PM105-101K-RC

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 1KHz 5.2MHz 1.7A 970mA 15@796kHz 100μH 350mΩ ±10% 标准安装,贴片安装 9.8mm*9.8mm*5.8mm
供应商型号: PM105-101K-RC
供应商: Master
标准整包数: 500

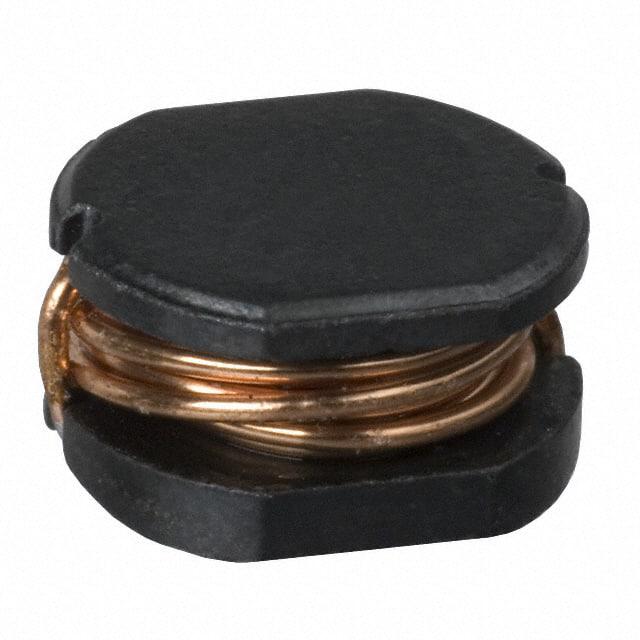

BOURNS 贴片电感 PM105-101K-RC

PM105-101K-RC概述

    PM105 Series - SMD Power Inductor 技术手册

    产品简介


    PM105 系列 SMD 功率电感是博朗斯公司推出的高性能电感器系列,适用于直流/交流转换器、便携通信设备、摄像机和液晶显示器等应用场景。该系列电感器具有体积小巧、符合环保标准(RoHS)等优点,能够在广泛的工作温度范围内提供稳定的电感性能。

    技术参数


    - 产品尺寸:直径最大 9.8mm
    - 测试频率:1 KHz
    - 测试电压:1 V
    - 工作温度范围:-40°C 到 +125°C(包含温升)
    - 存储温度范围:-40°C 到 +125°C
    - 焊接热电阻:260°C,持续 5 秒
    - 湿度敏感度等级:1
    - 静电放电分类(HBM):N/A
    - 终端材料:银镍锡涂层

    产品特点和优势


    - 小巧设计:PM105 系列电感器的直径仅 9.8mm,便于在小型化设备中使用。
    - 符合RoHS标准:无铅且环保,符合欧盟RoHS指令。
    - 高频性能:在多种电感值下保持优良的频率响应性能。
    - 高可靠性:在极端温度环境下仍能稳定运行。

    应用案例和使用建议


    - 便携式通信设备:适合集成于手机、平板电脑等移动设备的电源管理电路。
    - 摄像机和液晶显示器:适用于各类便携式电子设备的电源供应部分。
    - DC/DC 转换器:作为输入输出电感,提高能量转换效率。
    使用建议:
    - 在高温环境下使用时,确保电感周围有足够的散热措施。
    - 在复杂电路中使用时,注意其他组件可能对电感性能的影响。

    兼容性和支持


    PM105 系列电感器适用于多种电子设备和模块。制造商提供详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:如何判断电感器是否正确安装?
    - 解决方法:检查电路板上的焊接点是否有明显的焊点,使用万用表测量阻抗是否正常。
    - 问题2:在高温环境下电感器出现异常怎么办?
    - 解决方法:确保设备有良好的散热设计,避免长时间过载运行。

    总结和推荐


    PM105 系列 SMD 功率电感以其小巧的设计、可靠的性能和广泛的适用性,在多个领域表现出色。特别是对于需要紧凑、高效解决方案的应用,如便携通信设备和各种便携式电子产品,推荐使用此款电感器。通过详细阅读技术手册并遵循推荐的操作指南,用户可以充分利用其性能优势。
    希望以上内容对您有所帮助,如果您有任何进一步的需求或疑问,请随时联系。

PM105-101K-RC参数

参数
电感值 100μH
饱和电流(LSAT) 1.7A
自谐振频率(SRF) 5.2MHz
容差 ±10%
直流电阻(DCR) 350mΩ
额定电流 970mA
Q值 15@796kHz
测试频率 1KHz
长*宽*高 9.8mm*9.8mm*5.8mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PM105-101K-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PM105-101K-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS PM105-101K-RC PM105-101K-RC数据手册

PM105-101K-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.6322 ¥ 5.2565
1000+ $ 0.5766 ¥ 4.792
2500+ $ 0.5644 ¥ 4.6221
5000+ $ 0.556 ¥ 4.553
7500+ $ 0.5486 ¥ 4.4925
10000+ $ 0.5402 ¥ 4.4234
15000+ $ 0.5317 ¥ 4.3543
25000+ $ 0.5317 ¥ 4.3543
库存: 1000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 2628.25
