2200HT-101-V-RC

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 1KHz 5.3A 100μH 61mΩ ±15% 垂直安装,通孔安装 13.97mm(宽度)*13.97mm(高度)
供应商型号: 2200HT-101-V-RC-ND
供应商: Digi-Key
标准整包数: 1

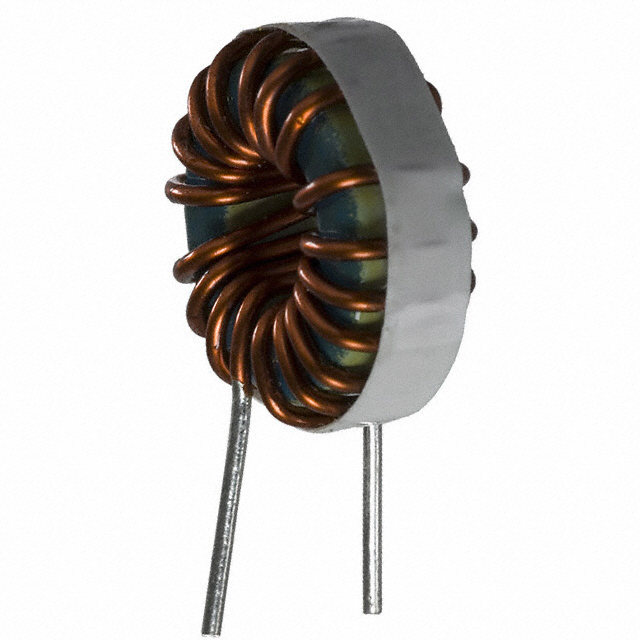

BOURNS 贴片电感 2200HT-101-V-RC

2200HT-101-V-RC概述

    # 高温高电流磁环电感:2200HT系列技术手册

    产品简介


    2200HT系列高温度、高电流磁环电感专为极端高温及大电流应用而设计,提供出色的性能和成本效益。该系列产品具有高电流容量、低磁辐射和宽泛的工作温度范围(-55°C至+200°C),适用于广泛的工业、通信及消费电子领域。其紧凑的外形和灵活的安装方式(水平或垂直)使其非常适合空间受限的应用场景。
    主要功能:
    - 高温耐受性:最高可达+200°C;
    - 高电流承载能力;
    - 水平或垂直安装;
    - 罗马尼亚符合RoHS标准。
    典型应用领域:
    - DC/DC转换器;
    - 输出电感;
    - EMI滤波器;
    - 高温恶劣环境下的电源系统。

    技术参数


    以下是2200HT系列的技术参数概览:
    | 参数 | 值 |

    | 电感值范围 | 1.2 μH 至 1000 μH |
    | 电感容差 | ±15% |
    | 直流电流额定值(Idc) | 根据不同型号(1.0 A 至 653.1 A) |
    | 交流电流额定值 | 依据不同电感值 |
    | 直流电阻(DCR) | 最小0.003 Ω 至 最大0.49 Ω |
    | 最大尺寸(A) | 0.45 英寸 |
    | 工作温度范围 | -55°C 至 +200°C |
    安装说明
    - 垂直或水平安装;
    - 引脚镀锡至离安装面1/16英寸处;
    - 引脚长度为0.5英寸。

    产品特点和优势


    1. 高可靠性:通过最高200°C的工作温度认证,确保在严苛环境中稳定运行。
    2. 成本优化:采用经济高效的设计,满足预算敏感型项目的需要。
    3. 多功能性:支持水平或垂直安装方式,适用于多样化应用场景。
    4. 环保合规:RoHS认证标志表明其环保性能。

    应用案例和使用建议


    应用案例
    - 在车载DC/DC转换器中,2200HT系列电感可用于抑制EMI噪声并提高系统效率。
    - 在工业设备中,可作为输出电感以改善电压调节和降低功率损耗。
    使用建议
    1. 选择合适的电感值,根据具体电路需求匹配Idc和DCR参数。
    2. 注意热管理,特别是在高温环境下,需合理布置散热措施。
    3. 若用于高频场景,建议结合其他EMI滤波元件协同工作以增强整体效果。

    兼容性和支持


    2200HT系列电感与其他标准SMD器件兼容,可直接替换同类产品。Bourns公司提供了详尽的技术文档和支持服务,包括设计指南和技术支持热线(877-426-8767)。客户可通过官方网站获取最新更新信息。

    常见问题与解决方案


    1. 问题:电感值随温度变化明显。
    - 解决办法:确认安装环境温度是否超出规格范围,若有必要调整散热方案或更换更高等级的产品。

    2. 问题:通电后发热异常。
    - 解决办法:检查PCB布局是否合理,必要时增加去耦电容或外部散热片。

    总结和推荐


    总体而言,2200HT系列电感凭借卓越的性能、低廉的价格以及广泛的适用性,在高功率和高可靠性需求的电子系统中表现优异。尤其适合对温度耐受性和电流承载能力要求较高的场合。强烈推荐给需要高性能磁性元件的工程师和技术人员。
    如需进一步定制化方案或技术支持,请联系Bourns官方客服团队。

2200HT-101-V-RC参数

参数
额定电流 5.3A
Q值 -
测试频率 1KHz
电感值 100μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 61mΩ
长*宽*高 13.97mm(宽度)*13.97mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

2200HT-101-V-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

2200HT-101-V-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS 2200HT-101-V-RC 2200HT-101-V-RC数据手册

2200HT-101-V-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.4992 ¥ 29.5682
10+ $ 2.8814 ¥ 24.3482
25+ $ 2.5663 ¥ 21.4768
77+ $ 2.3327 ¥ 19.5219
154+ $ 2.1996 ¥ 18.4079
308+ $ 2.0742 ¥ 17.3587
539+ $ 1.9783 ¥ 16.5561
1001+ $ 1.8775 ¥ 15.7125
2541+ $ 1.8034 ¥ 15.0919
库存: 154
起订量: 1 增量: 1
