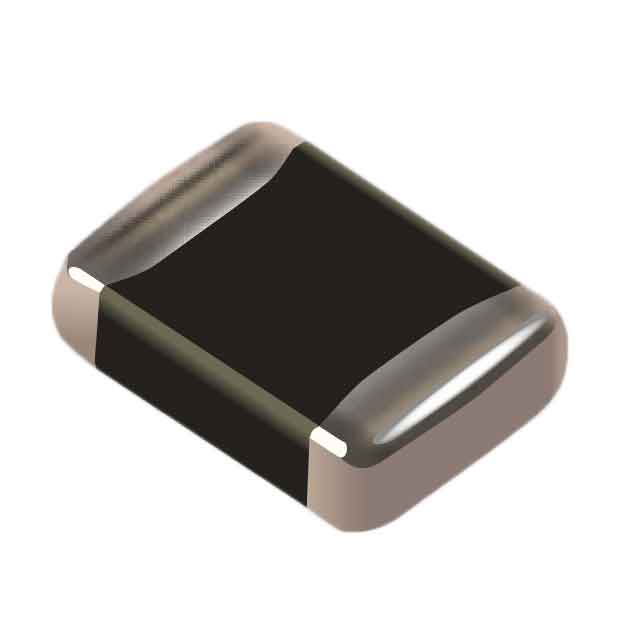

ZV30K1206201NIR1

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 47V 200A 1 42.3V 517V 38V 30V 1.2J 450pF@1kHz 1206 贴片安装
供应商型号: 3368034
供应商: 海外现货
标准整包数: 5
BOURNS 压敏电阻 ZV30K1206201NIR1

ZV30K1206201NIR1概述

    ZV SMD Series - Low Voltage Varistors 技术手册解析

    1. 产品简介


    ZV SMD 系列是伯恩斯公司(Bourns)设计的一种低电压多层压敏电阻,主要用于保护敏感电子设备免受低电压区域内的高压脉冲损害。该系列具备卓越的瞬态能量吸收能力,得益于改进的能量体积分布和功率耗散。它们覆盖了从 3 V 到 170 V 的广泛直流工作电压范围,并能在 -55°C 到 +125°C 的温度范围内提供稳定保护。

    2. 技术参数


    ZV SMD 系列的技术参数如下:
    - 封装尺寸:0603、0805、1206、1210、1812 和 2220 等多种型号。
    - 电流和能量处理能力:根据不同型号,电流处理范围为 30 A 至 1200 A,能量处理范围为 0.1 J 至 12.2 J。
    - 响应时间:小于 2 ns。
    - 最大工作温度:+125°C。
    - 电气特性:适用于从 3 V 至 170 V 的直流电压范围,和从 2 V 至 130 V 的交流电压范围。
    - 绝对最大额定值:连续直流电压范围为 3 V 至 170 V;交流电压范围为 2 V 至 130 V;单脉冲浪涌电流峰值为 30 A 至 1200 A。

    3. 产品特点和优势


    - 紧凑设计:多个标准封装尺寸可供选择,方便在有限空间内进行安装。
    - 卓越的瞬态保护性能:具备出色的瞬态能量吸收能力,能够迅速响应并抑制高电压脉冲。
    - 温度稳定性:较低的温度系数(< +0.05%/°C),能够在广泛的温度范围内保持稳定的性能。
    - 易于集成:适合表面贴装技术(SMT),可轻松集成到现有电路板设计中。

    4. 应用案例和使用建议


    ZV SMD 系列通常用于:
    - 电路板级别的感应开关抑制或其他瞬态事件保护。
    - 静电放电(ESD)保护,符合 IEC 1000-4-2 和 MIL-STD 883C Method 3015.7 等标准。
    - 电磁兼容性(EMC)认证,保障产品在严苛电磁环境下正常运行。
    - 芯片和晶体管的过压保护。
    使用建议:
    - 在电路设计时,确保选用合适型号以匹配所需的工作电压和电流范围。
    - 尽可能选择温度系数较低的型号,以确保在宽温范围内仍能保持优良的性能。
    - 考虑采用多重保护机制,如结合TVS二极管,提高整体保护水平。

    5. 兼容性和支持


    - 兼容性:ZV SMD 系列与多种表面贴装工艺兼容,适合大规模生产和自动化组装。
    - 支持和服务:Bourns 提供详尽的技术文档和客户支持服务,确保用户可以快速解决问题和获取帮助。全球各地设有技术支持中心,方便沟通和协作。

    6. 常见问题与解决方案


    - Q:产品在高温环境下能否保持稳定?
    - A:ZV SMD 系列能在 -55°C 至 +125°C 温度范围内工作,但建议在极端条件下进行验证测试,以确保可靠性和长期稳定性。

    - Q:如何确定正确的型号?
    - A:根据所需的工作电压、电流和能量吸收要求选择合适的型号。参考手册中的型号规格表,确保所选型号满足实际应用需求。

    7. 总结和推荐


    ZV SMD 系列低电压压敏电阻凭借其小巧紧凑的设计、卓越的瞬态保护能力和广泛的适用性,在多个应用领域展现出强大竞争力。其温度稳定性和易集成性使其成为电路板级保护的理想选择。强烈推荐此系列产品用于需要高效瞬态保护的应用场景。

ZV30K1206201NIR1参数

参数
压敏电压 47V
最大压敏电压 517V
最小压敏电压 42.3V
最大交流电压 30V
电路数 1
能量 1.2J
最大直流电压 38V
不同频率时的电容 450pF@1kHz
浪涌电流 200A
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZV30K1206201NIR1厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV30K1206201NIR1数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS ZV30K1206201NIR1 ZV30K1206201NIR1数据手册

ZV30K1206201NIR1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.1991
50+ ¥ 0.9084
250+ ¥ 0.9084
500+ ¥ 0.8721
1000+ ¥ 0.8139
2500+ ¥ 0.7994
12500+ ¥ 0.7849
25000+ ¥ 0.7849
库存: 693
起订量: 60 增量: 0
交货地:
最小起订量为:50
合计: ¥ 45.42
直接购买
