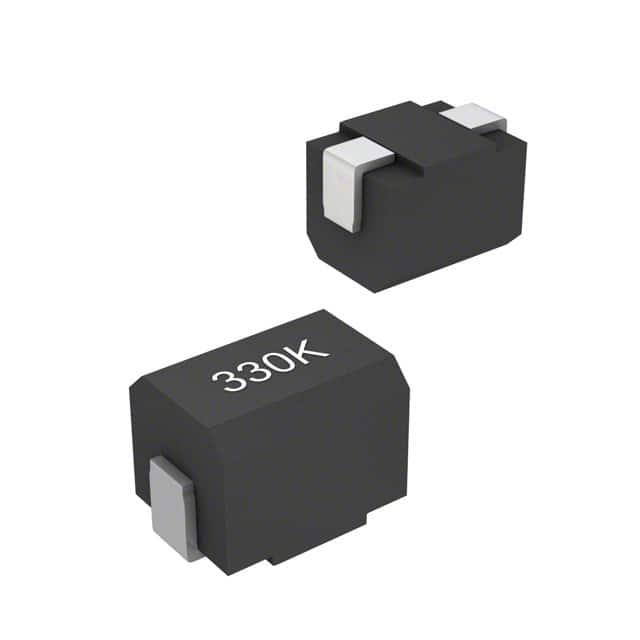

CM453232-2R2JL

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 7.96MHz 55MHz 380mA 50@7.96MHz 2.2μH 700mΩ ±5% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 652-CM453232-2R2JL
供应商: Mouser
标准整包数: 1
BOURNS 贴片电感 CM453232-2R2JL

CM453232-2R2JL概述

    CM45 系列 SMT 贴片电感器技术手册

    产品简介


    CM45 系列 SMT 贴片电感器是专为自动表面贴装工艺设计的高性能电感器。这种电感器具有高抗热和湿度的能力,能承受机械冲击和压力,适用于广泛的电路应用。电感器的主要功能是储存电能,并在电路中提供电磁干扰(EMI)滤波、电流限制和频率选择等功能。应用范围广泛,包括通信设备、汽车电子、消费电子和工业自动化等领域。

    技术参数


    - 核心材料: 铁氧体芯
    - 线圈类型: 铜线
    - 封装: 环氧树脂
    - 端子材料: 锡
    - 额定温度:
    - 温度上升: 最大 20°C
    - 环境温度: 最大 100°C
    - 工作温度: -40°C 到 +125°C
    - 储存温度: -40°C 到 +125°C
    - 焊接耐热性: 260°C, 5 秒
    - 电感范围: 1.0 nH 到 1000 µH
    - RoHS 合规: 符合 RoHS 指令 2002/95/EC 和 RoHS 重铸 2011/65/EU

    产品特点和优势


    1. 高抗热和湿度能力: 能够在恶劣环境中保持稳定的性能。
    2. 机械强度: 具备良好的抗机械冲击和压力的能力,确保在运输和使用过程中的可靠性。
    3. 精准尺寸: 设计适合自动表面贴装,提高生产效率。
    4. 宽广的电感范围: 可以满足不同应用需求,从微小到较大的电感值都有涵盖。
    5. 符合环保标准: 符合 RoHS 标准,环保无铅,适用于现代电子产品制造。

    应用案例和使用建议


    根据手册提供的应用场景,CM45 系列电感器特别适用于通信设备、汽车电子系统、消费电子产品和工业控制系统。例如,在通信设备中,可以用于滤波和稳压;在汽车电子系统中,可以用于电源管理和电磁干扰抑制。为了最大化其性能,建议在设计时考虑以下几点:
    - 确保焊接温度和时间符合规范,避免过热损坏。
    - 根据实际工作温度范围进行合理布局,避免过高或过低的温度导致性能下降。
    - 通过合适的PCB布局,减少寄生电容和电感的影响,确保电感器正常工作。

    兼容性和支持


    CM45 系列电感器与其他标准 SMD 组件兼容,易于集成到现有电路板设计中。厂商提供了详细的技术支持文档,并且保证长期供应,用户可以根据需要联系技术支持获取帮助。

    常见问题与解决方案


    1. 焊接时电感器损坏: 确保焊接温度和时间严格控制在手册推荐范围内。
    2. 性能不稳定: 检查工作环境温度是否超出推荐范围,调整散热设计或降低工作负载。
    3. 安装位置影响: 确保电感器正确安装并远离其他可能产生干扰的组件。

    总结和推荐


    总体而言,CM45 系列 SMT 贴片电感器具备高性能、高可靠性和易用性的优点,适用于各种复杂的应用环境。鉴于其出色的抗热、湿度能力和宽广的电感范围,我们强烈推荐此系列产品,特别是在需要高效电磁干扰抑制和电源管理的场合。希望本文档能帮助您更好地了解 CM45 系列电感器的特点和使用方法,为您的设计和应用提供有力的支持。

CM453232-2R2JL参数

参数
容差 ±5%
直流电阻(DCR) 700mΩ
额定电流 380mA
Q值 50@7.96MHz
测试频率 7.96MHz
电感值 2.2μH
饱和电流(LSAT) -
自谐振频率(SRF) 55MHz
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CM453232-2R2JL厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CM453232-2R2JL数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS CM453232-2R2JL CM453232-2R2JL数据手册

CM453232-2R2JL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.437 ¥ 3.6927
10+ $ 0.3439 ¥ 2.9055
100+ $ 0.2358 ¥ 1.9921
500+ $ 0.2214 ¥ 1.8708
1000+ $ 0.1685 ¥ 1.4237
2500+ $ 0.1642 ¥ 1.3872
10000+ $ 0.1554 ¥ 1.3131
25000+ $ 0.1523 ¥ 1.2865
50000+ $ 0.1491 ¥ 1.2599
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
