首页  >  产品百科  >  PQ2614BLA-150K

PQ2614BLA-150K

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 100KHz 15MHz 9.8A 30A 15μH 1.6mΩ ±10% 标准安装,贴片安装 27.9mm*19.8mm*16mm
供应商型号: PQ2614BLA-150K
供应商: 云汉优选
标准整包数: 10

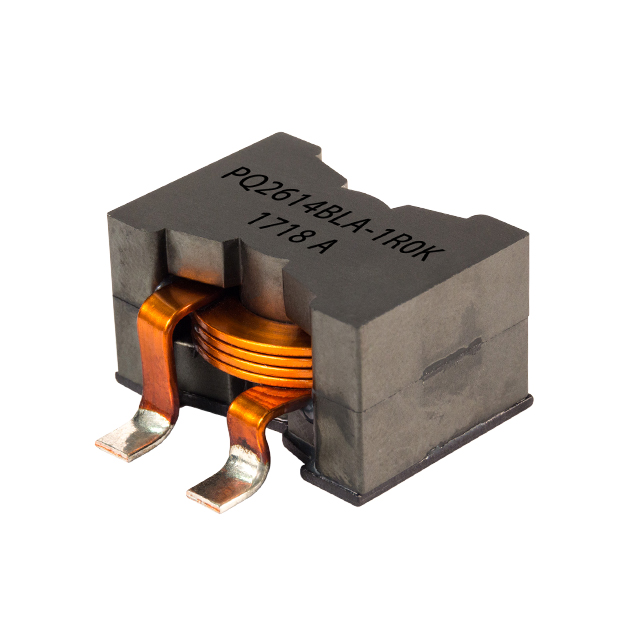

BOURNS 贴片电感 PQ2614BLA-150K

PQ2614BLA-150K概述

    PQ2614BLA/BHA 系列屏蔽功率电感器

    产品简介


    PQ2614BLA/BHA 系列是专为高可靠性和高性能需求设计的屏蔽功率电感器。这些电感器采用扁平线绕技术,具有磁屏蔽特性,适用于各种电源管理和滤波应用。它们广泛应用于通信设备、汽车电子、工业控制和消费电子产品中。

    技术参数


    | 参数 | 规格 |

    | 额定电流(Irms) | 100% 额定电流时温升40°C |
    | 饱和电流(Isat1, Isat2) | 感抗下降20% 和 30% 的电流 |
    | 阻抗(DCR) | 0.85 mΩ 至 1.90 mΩ |
    | 电感值(L Typ.) | 1.0 µH 至 33 µH |
    | 温度范围 | 工作温度:-40°C 至 +155°C;存储温度:-40°C 至 +155°C |
    | 起始电容耐压 | 终端至芯体:300 VDC,最大电流5 mA |

    产品特点和优势


    1. 磁屏蔽:有效降低电磁干扰,提高系统稳定性。
    2. 扁平线绕技术:增加有效磁通路径,减少损耗。
    3. 低阻抗(DCR):显著降低直流电阻,提升效率。
    4. 高饱和电流:能够承受高瞬态电流而不易饱和。
    5. 机械稳定增强:额外焊盘设计提高结构稳定性。
    6. 符合标准:AEC-Q200 和 RoHS 认证,环保且安全。

    应用案例和使用建议


    PQ2614BLA/BHA 系列屏蔽功率电感器广泛用于各种电子设备中。例如,在通信设备中作为电源管理模块的一部分,可以有效地过滤掉电源波动和噪声。在汽车电子系统中,这些电感器可用于稳定车载电源,确保系统的稳定运行。
    使用建议:
    1. 在高功率应用中,应注意温度上升并采取适当的散热措施。
    2. 使用过程中要确保良好的焊点连接以保持机械稳定性。
    3. 根据具体的应用要求选择合适的电感值和饱和电流等级。

    兼容性和支持


    PQ2614BLA/BHA 系列电感器可与其他 Bourns 产品及大多数常见的电子设备兼容。Bourns 提供全面的技术支持和售后服务,包括详细的用户指南和技术咨询。用户可以通过电话或电子邮件与 Bourns 取得联系,以获取更多技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高频应用下发热严重 | 选择更高额定电流的型号或加强散热设计 |
    | 无法正常焊接 | 确保焊接工艺符合推荐的温度曲线,检查是否有冷焊或虚焊 |
    | 电感值不匹配 | 确认所选型号符合应用要求,如电感值、饱和电流等 |

    总结和推荐


    PQ2614BLA/BHA 系列屏蔽功率电感器是一款集多种优点于一体的高性能产品,适合在严苛的工作环境中使用。其低阻抗、高饱和电流和优秀的磁屏蔽性能使其在电源管理和滤波应用中表现出色。强烈推荐该系列产品,特别是在需要高性能和高可靠性的应用场景中。

PQ2614BLA-150K参数

参数
饱和电流(LSAT) 9.8A
自谐振频率(SRF) 15MHz
容差 ±10%
直流电阻(DCR) 1.6mΩ
额定电流 30A
Q值 -
测试频率 100KHz
电感值 15μH
长*宽*高 27.9mm*19.8mm*16mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

PQ2614BLA-150K厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

PQ2614BLA-150K数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS PQ2614BLA-150K PQ2614BLA-150K数据手册

PQ2614BLA-150K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 25.0643
库存: 393
起订量: 20 增量: 10
交货地:
最小起订量为:10
合计: ¥ 250.64
直接购买
加入购物车
