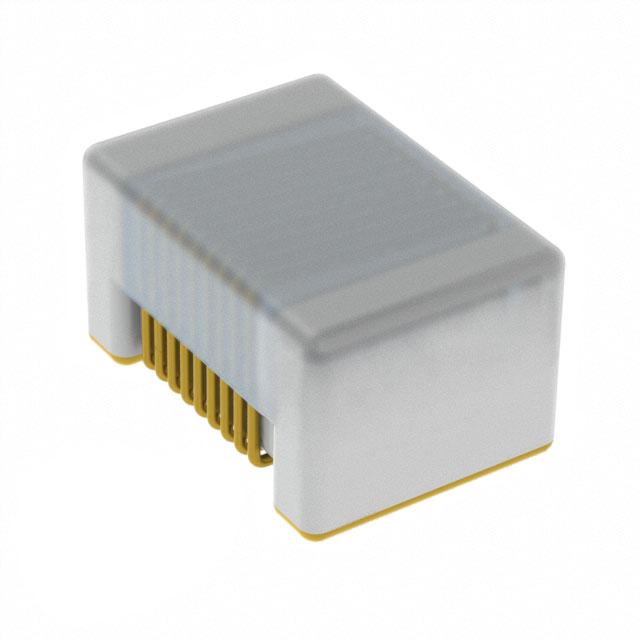

CW161009A-47NJ

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 200MHz 2GHz 600mA 35@200MHz 47nH 230mΩ ±5% 0603 贴片安装 1.65mm*1.15mm*1.1mm
供应商型号: CW161009A-47NJDKR-ND
供应商: Digi-Key
标准整包数: 1

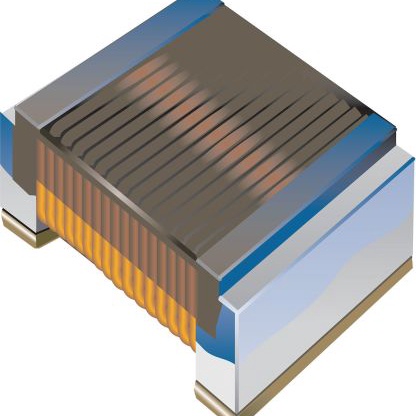

BOURNS 贴片电感 CW161009A-47NJ

CW161009A-47NJ概述


    产品简介


    本技术手册详细介绍了Bourns公司的CW161009A系列0603贴片电感器(Chip Inductors)。该系列电感器具有多种电感值,广泛应用于电子电路设计中,特别是在需要稳定电气特性和高频响应的应用场景下。本产品利用陶瓷芯材料,以确保电气特性的稳定性,适用于多种电子设备中。

    技术参数


    CW161009A系列电感器的主要技术参数如下:
    - 电感值范围:1.6 nH 至 100 nH,根据型号不同而变化
    - Q值:18至35(具体取决于型号)
    - 自谐振频率 (SRF):150 MHz 至 350 MHz
    - 直流电阻 (DCR):0.030 Ω 至 0.650 Ω
    - 额定电流 (Irms):1250 mA 至 1700 mA
    - 温度范围:-40°C 至 +125°C(包括温度升高)

    产品特点和优势


    - 陶瓷芯:提供稳定的电气特性。
    - 高自谐振频率:确保高频应用下的性能。
    - 符合AEC-Q200标准:适用于汽车电子等领域。
    - 无卤素且RoHS兼容:环保材料,符合RoHS指令要求。

    应用案例和使用建议


    - 应用案例:适用于电源管理、射频电路、通信设备等领域。
    - 使用建议:
    - 确保在指定的工作温度范围内使用,以保证最佳性能。
    - 遵循推荐的焊锡工艺曲线,以避免热应力对元件造成损害。

    兼容性和支持


    - 兼容性:适用于多种SMT组装工艺。
    - 支持和维护:Bourns公司提供全面的技术支持和产品文档,帮助客户解决任何使用过程中遇到的问题。

    常见问题与解决方案


    - 问题:焊接时温度过高导致电感损坏。
    - 解决方案:遵循推荐的焊接温度曲线,确保不超过最高温度限制。
    - 问题:电感器工作时发热严重。
    - 解决方案:检查负载电流是否超过最大允许值,必要时增加散热措施。

    总结和推荐


    CW161009A系列0603贴片电感器凭借其稳定的电气特性、高自谐振频率以及环保材料的使用,在多个应用领域中表现出色。对于需要高频响应和良好稳定性的电路设计,强烈推荐使用此系列电感器。在选购时,建议参考详细的电气参数表以满足特定的设计需求。

CW161009A-47NJ参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 2GHz
容差 ±5%
直流电阻(DCR) 230mΩ
额定电流 600mA
Q值 35@200MHz
测试频率 200MHz
电感值 47nH
长*宽*高 1.65mm*1.15mm*1.1mm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CW161009A-47NJ厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CW161009A-47NJ数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS CW161009A-47NJ CW161009A-47NJ数据手册

CW161009A-47NJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1955 ¥ 1.652
10+ $ 0.1576 ¥ 1.3313
100+ $ 0.1171 ¥ 0.98
1000+ $ 0.1 ¥ 0.8453
库存: 3239
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.65
