SRR7045-221M

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 100KHz 5MHz 400mA 640mA 44@796kHz 220μH 700mΩ ±20% SMD,7X7MM 标准安装,贴片安装 7mm*7mm*4.8mm
供应商型号: N-SRR7045-221M
供应商: 云汉优选
标准整包数: 1

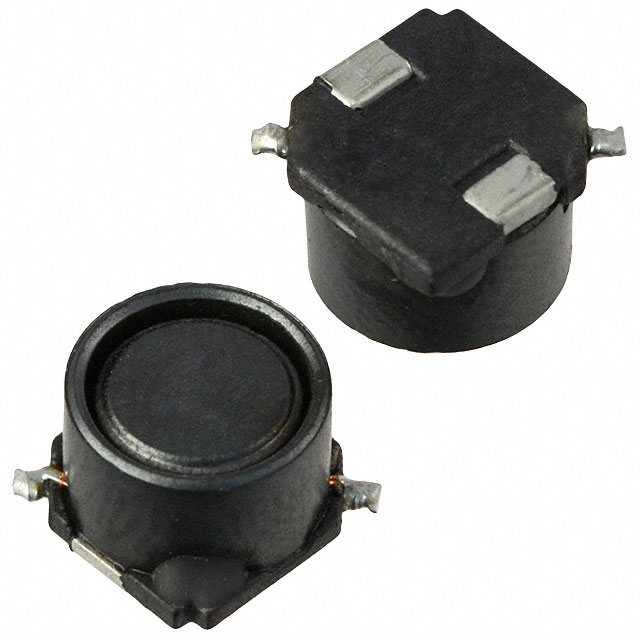

BOURNS 贴片电感 SRR7045-221M

SRR7045-221M概述

    SRR7045系列屏蔽式表面贴装功率电感器技术手册

    产品简介


    SRR7045系列是屏蔽式表面贴装功率电感器,广泛应用于直流/直流转换器的输入/输出以及便携式通信设备、摄像机、LCD显示器等电源供应系统。该系列产品提供多种电感值,适用于不同电路需求。

    技术参数


    以下是SRR7045系列的主要技术规格和性能参数:
    - 封装与尺寸:符合EMBOSSED CARRIER标准,最大厚度为0.10 mm(0.004英寸),每卷1000个元件。
    - 电感值范围:从1 μH到1000 μH。
    - 电流额定值:最大电流额定值为3.50安培。
    - 电阻值:最大直流电阻(RDC)为0.035欧姆。
    - 饱和电流:典型值从1.4安培到6.8安培不等。
    - 测试频率:1 MHz时,品质因数(Q)在7.96左右。
    - 存储温度:-40°C至+125°C。
    - 焊接耐热性:在260°C下可承受10秒的焊接热。
    - 引脚材料:铜镍锡合金(Cu/Ni/Sn)。

    产品特点和优势


    - E6电感值:确保产品覆盖广泛的电路设计需求。
    - 高电流额定值:满足大电流应用的需求。
    - 低直流电阻:提高效率并减少发热。
    - 高温适应性:能够在极端环境下正常工作。
    - 屏蔽结构:有效减少电磁干扰,提升电路稳定性。
    - 多种电感值选择:方便用户根据具体需求进行选型。

    应用案例和使用建议


    - 便携式通信设备:适合用于手机、平板电脑等需要高可靠性的移动设备。
    - 摄像机:作为便携式摄像设备电源的一部分,确保稳定的电压输出。
    - LCD显示器:为显示屏提供可靠的电源供给。
    使用建议:
    - 在设计时,根据实际应用的电流需求选择合适的电感值。
    - 确保在设计布局中考虑到散热因素,以防止因过热导致的功能失效。

    兼容性和支持


    - 兼容性:适用于大多数现代电路板制造工艺,能够与其他常见的表面贴装元件良好配合。
    - 支持:制造商提供详尽的技术文档和测试数据,确保用户能够快速上手。

    常见问题与解决方案


    - Q: 电感器的温度范围是多少?
    A: 工作温度范围为-40°C至+125°C,存储温度范围相同。
    - Q: 如何确定最佳的电流额定值?
    A: 根据具体电路需求和预期的工作条件来选择,通常可以在技术手册中找到参考建议。
    - Q: 电感器在高频应用中的表现如何?
    A: 电感器在1 MHz时的品质因数(Q)约为7.96,可以很好地满足高频应用的要求。

    总结和推荐


    SRR7045系列屏蔽式表面贴装功率电感器具有广泛的电感值选择、高电流额定值和良好的温度适应性。其独特的屏蔽设计和低直流电阻使其在许多电源供应应用中表现出色。针对便携式通信设备、摄像机和LCD显示器等应用提供了可靠的解决方案。总体而言,这是一款非常值得推荐的产品,适用于对性能要求较高的应用场合。

SRR7045-221M参数

参数
直流电阻(DCR) 700mΩ
额定电流 640mA
Q值 44@796kHz
测试频率 100KHz
电感值 220μH
饱和电流(LSAT) 400mA
自谐振频率(SRF) 5MHz
容差 ±20%
长*宽*高 7mm*7mm*4.8mm
通用封装 SMD,7X7MM
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

SRR7045-221M厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

SRR7045-221M数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS SRR7045-221M SRR7045-221M数据手册

SRR7045-221M封装设计

查看详情并下载
Symbol
Footprint
3D Model
