CS160808-R15K

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 25MHz 180MHz 200mA 30@25MHz 150nH 350mΩ ±10% 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 4568464
供应商: 海外现货
标准整包数: 10

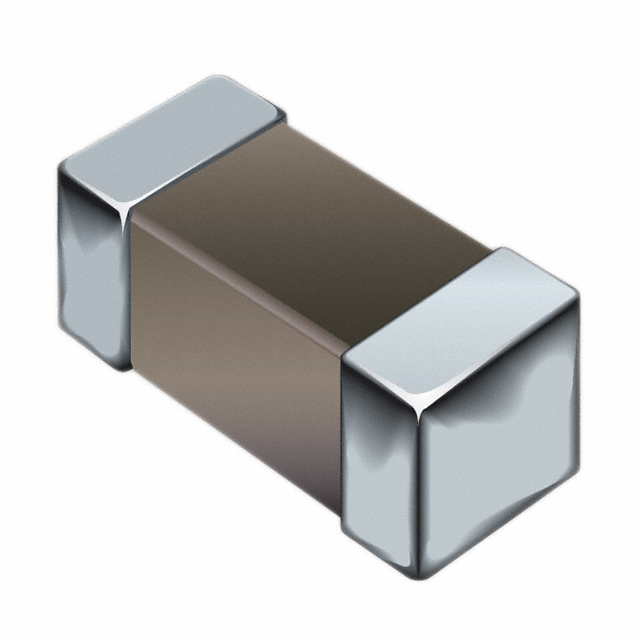

BOURNS 贴片电感 CS160808-R15K

CS160808-R15K概述

    # CS160808 系列:多层片式铁氧体电感器

    产品简介


    基本信息
    CS160808 系列是 Bourns 公司生产的多层片式铁氧体电感器。这类电感器具有体积小巧、高 Q 值等特点,适用于各种电磁干扰抑制场合。产品主要应用于防止二次侧电子设备信号受到电磁干扰。
    应用领域
    - 防止二次侧电子设备信号受到电磁干扰
    - 电磁兼容(EMC)设计
    - 汽车电子设备

    技术参数


    基本规格
    | 产品型号 | 电感值 (μH) | 容差 (%) | Q 值测试频率 (MHz) | 最小串联谐振频率 (MHz) | 直流电阻 (mΩ) | 最大直流电流 (mA) |
    ||
    | CS160808-47NK | 0.047 | ±10 | 45 | 50 | 260 | 320 |
    | CS160808-68NK | 0.068 | ±10 | 45 | 50 | 250 | 290 |
    | CS160808-82NK | 0.082 | ±10 | 45 | 50 | 245 | 280 |
    | CS160808-R10K | 0.10 | ±10 | 30 | 25 | 240 | 270 |
    | CS160808-R12K | 0.12 | ±10 | 30 | 25 | 205 | 260 |
    | CS160808-R15K | 0.15 | ±10 | 30 | 25 | 180 | 250 |
    | CS160808-R18K | 0.18 | ±10 | 30 | 25 | 165 | 220 |
    | CS160808-R22K | 0.22 | ±10 | 30 | 25 | 150 | 200 |
    | CS160808-R27K | 0.27 | ±10 | 30 | 25 | 136 | 190 |
    | CS160808-R33K | 0.33 | ±10 | 30 | 25 | 125 | 180 |
    | CS160808-R39K | 0.39 | ±10 | 30 | 25 | 110 | 170 |
    | CS160808-R47K | 0.47 | ±10 | 30 | 25 | 105 | 160 |
    | CS160808-R56K | 0.56 | ±10 | 30 | 25 | 95 | 150 |
    | CS160808-R68K | 0.68 | ±10 | 30 | 25 | 80 | 140 |
    | CS160808-R82K | 0.82 | ±10 | 30 | 25 | 75 | 130 |
    | CS160808-1R0K | 1.0 | ±10 | 50 | 10 | 70 | 95 |
    | CS160808-1R2K | 1.2 | ±10 | 50 | 10 | 60 | 80 |
    | CS160808-1R5K | 1.5 | ±10 | 50 | 10 | 55 | 70 |
    | CS160808-1R8K | 1.8 | ±10 | 50 | 10 | 50 | 70 |
    | CS160808-2R2K | 2.2 | ±10 | 50 | 10 | 45 | 60 |
    | CS160808-2R7K | 2.7 | ±10 | 50 | 10 | 40 | 55 |
    工作环境
    - 温度范围:-55°C 到 +125°C
    - 最大温度升高:20°C(在额定电流下)
    - 回流焊接:最高温度 230°C,持续时间不超过 50 秒
    - 焊接热抗力:最高温度 260°C,持续时间 10 秒

    产品特点和优势


    特点
    - 尺寸为 0603
    - 磁屏蔽
    - 高 Q 值特性
    - 镍屏障
    - 符合 RoHS 标准
    优势
    - 高温升:最大温度升高 20°C(在额定电流下),适合恶劣环境
    - 广泛的工作温度范围:-55°C 到 +125°C
    - 良好的焊接耐热性:最高温度 260°C,持续时间 10 秒
    - 通过回流焊接工艺制造,适合大批量生产
    - 高 Q 值特性使其适合高频应用
    - 磁屏蔽功能有助于降低磁干扰

    应用案例和使用建议


    应用案例
    这些电感器广泛应用于汽车电子设备中,特别是在需要防止电磁干扰的场合,如信号传输系统。
    使用建议
    - 在高频电路设计中,选择高 Q 值的产品以提高效率。
    - 注意温度范围内的特性变化,确保电感器在实际应用中表现稳定。
    - 为防止电流过大导致过热,应注意控制直流电流。

    兼容性和支持


    兼容性
    - 该系列电感器可以与多种电子设备兼容,特别是用于信号处理和电源管理电路。
    支持
    - Bourns 公司提供技术支持和售后保障,确保用户能够获得必要的帮助。

    常见问题与解决方案


    问题与解决方案
    - Q 值不足:检查焊接工艺和环境温度,确认焊接质量。
    - 电流过大导致温度升高:增加散热措施,例如加大 PCB 板的散热面积。
    - 信号干扰:选择合适的电感值,优化电路布局以减少干扰。

    总结和推荐


    综合评估
    CS160808 系列电感器以其高 Q 值、磁屏蔽和宽工作温度范围在高频电路设计中表现出色。适用于汽车电子设备及需要防止电磁干扰的场合。
    推荐
    对于需要在恶劣环境下工作的高频应用,推荐使用 CS160808 系列电感器。同时,建议用户在设计时充分考虑环境条件和电路需求,以确保最佳性能。

CS160808-R15K参数

参数
容差 ±10%
直流电阻(DCR) 350mΩ
额定电流 200mA
Q值 30@25MHz
测试频率 25MHz
电感值 150nH
饱和电流(LSAT) -
自谐振频率(SRF) 180MHz
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CS160808-R15K厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

CS160808-R15K数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS CS160808-R15K CS160808-R15K数据手册

CS160808-R15K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4702
100+ ¥ 0.3705
500+ ¥ 0.3562
1000+ ¥ 0.342
2000+ ¥ 0.3192
4000+ ¥ 0.3135
20000+ ¥ 0.3078
40000+ ¥ 0.3078
库存: 7840
起订量: 140 增量: 0
交货地:
最小起订量为:100
合计: ¥ 37.05
