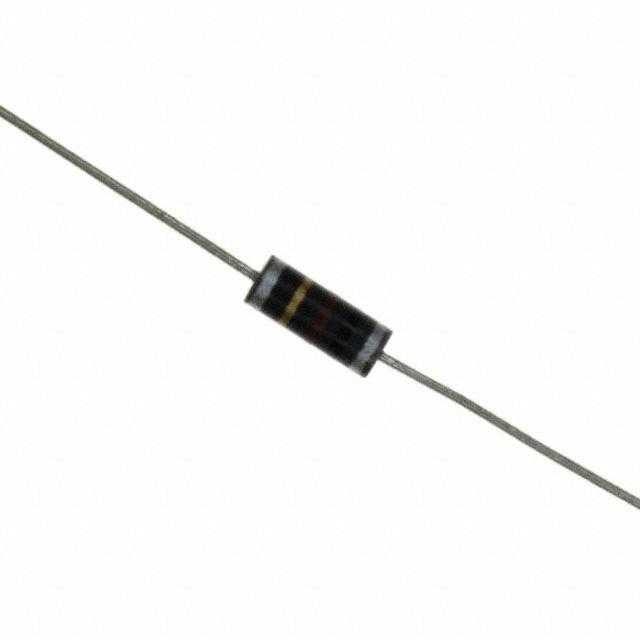

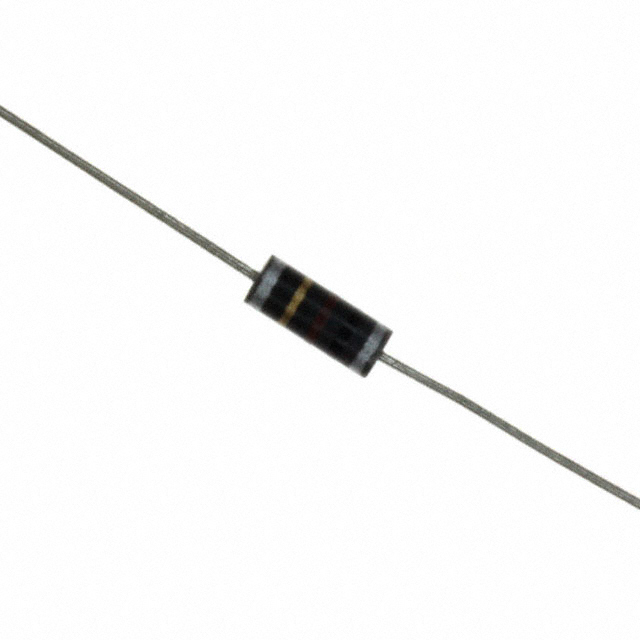

9230-06-RC

产品分类: 贴片电感
厂牌: BOURNS
产品描述: 25MHz 430MHz 875mA 33@25MHz 270nH 160mΩ ±10% 通孔安装 6.35mm(长度)
供应商型号: 9230-06-RC
供应商: Master
标准整包数: 25
BOURNS 贴片电感 9230-06-RC

9230-06-RC概述

    9230 Series Molded Axial Inductor 技术手册解析

    产品简介


    产品类型:9230系列片式电感器(Molded Axial Inductor)
    主要功能:用于电路滤波和输出扼流圈,具备高Q值,适用于广泛的电子应用场合。
    应用领域:
    - 滤波器:减少电源噪声,改善电源纹波,增强信号纯净度。
    - 输出扼流圈:用于高频转换电源,确保稳定的电流输出。

    技术参数


    | 参数 | 值 |

    | 电感范围 | 0.1 μH 至 1000 μH |
    | Q值 | 高于1000(不同型号略有差异) |
    | 测试频率 | 最低40 MHz |
    | 自谐振频率 | 25 MHz |
    | 直流电阻 | 最大1.2 Ω(不同型号略有差异) |
    | 工作温度范围 | 铁氧体 -55°C至+125°C;酚醛 -55°C至+105°C |
    | 存储温度范围 | 铁氧体 -55°C至+125°C;酚醛 -55°C至+105°C |
    | 击穿电压 | 1000 VRMS |
    | 包装规格 | 1000个/袋,可选5000个/14英寸卷带 |
    | 环境合规性 | RoHS符合 |

    产品特点和优势


    1. 高Q值:电感器具有较高的品质因数Q,能够显著提高滤波效果和效率。
    2. 宽范围电感选择:提供从0.1 μH到1000 μH的广泛选择,适应多种应用需求。
    3. 环境适应性强:能适应-55°C到+125°C的工作温度范围,适用于各种恶劣环境。
    4. 可靠的封装:酚醛和铁氧体两种材料芯,保证产品在不同环境下的长期稳定性和可靠性。
    5. 易于使用:包装规格灵活多样,适合批量生产和自动化装配线。

    应用案例和使用建议


    典型应用场景:
    - 电源模块滤波:在高频开关电源中使用,可以显著降低输出电压纹波,提升电源质量。
    - 数据通信系统:用于高速数据传输系统,有效减少干扰和噪声。
    使用建议:
    - 在电源设计时,合理选择合适的电感值和型号以达到最佳滤波效果。
    - 在极端环境条件下,应考虑使用铁氧体材料芯以获得更好的温度稳定性。
    - 注意散热管理,特别是在大电流环境下使用时,需要适当的散热措施来避免过热。

    兼容性和支持


    9230系列电感器可与现有的大多数电子元器件和系统兼容。Bourns公司提供了详尽的技术支持和客户服务体系,确保用户在产品使用过程中能够获得及时有效的帮助。此外,厂商还提供标准和定制化的产品服务,满足不同的应用需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值误差较大 | 检查安装和测试环境,确保符合制造商的测试条件。 |
    | 温度变化导致性能下降 | 选用铁氧体材料芯的电感器,提高温度适应性。 |
    | 封装破损 | 确保运输和存储过程中保护好产品,避免物理损伤。 |
    | 工作频率超出范围 | 根据具体应用要求,选择合适频率范围的电感器。 |

    总结和推荐


    9230系列电感器以其高性能、宽电感范围和良好的环境适应性,在电子滤波和电源管理领域有着广泛的应用前景。特别是其高Q值和可靠的封装设计使其成为众多高端应用的理想选择。建议在电源管理和信号处理等领域优先考虑采用这款产品,以提升系统的整体性能和可靠性。
    综上所述,9230系列电感器是一款技术先进、性能优良的高品质产品,强烈推荐在相关应用中使用。

9230-06-RC参数

参数
直流电阻(DCR) 160mΩ
额定电流 875mA
Q值 33@25MHz
测试频率 25MHz
电感值 270nH
饱和电流(LSAT) -
自谐振频率(SRF) 430MHz
容差 ±10%
长*宽*高 6.35mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

9230-06-RC厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

9230-06-RC数据手册

厂牌 PDF简要描述 下载
BOURNS 贴片电感 BOURNS 9230-06-RC 9230-06-RC数据手册

9230-06-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.6958 ¥ 5.893
250+ $ 0.6496 ¥ 5.4015
500+ $ 0.606 ¥ 5.039
1000+ $ 0.5586 ¥ 4.6422
3000+ $ 0.5454 ¥ 4.4666
5000+ $ 0.537 ¥ 4.3975
8000+ $ 0.5296 ¥ 4.337
15000+ $ 0.5296 ¥ 4.337
库存: 1336
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 147.32
直接购买
加入购物车
