4609X-AP1-102LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 1KΩ ±2% ±100ppm/℃ 200mW SIP-9 通孔安装 22.81mm*2.49mm*5.08mm
供应商型号: 118-4609X-AP1-102LFTB-ND
供应商: Digi-Key
标准整包数: 1

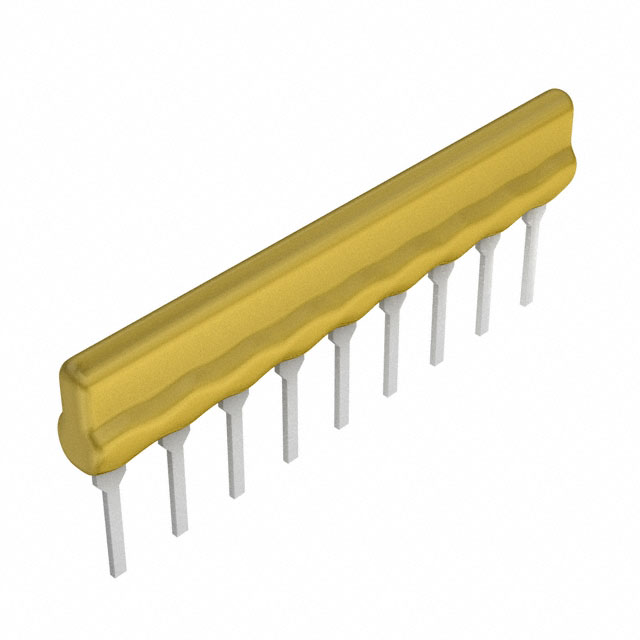

BOURNS 网络阵列电阻 4609X-AP1-102LF

4609X-AP1-102LF概述

    4600X系列厚膜密封SIPs电阻器技术手册

    1. 产品简介


    4600X系列厚膜密封单列直插式(SIP)电阻器是专为高性能和多功能设计的产品。这些电阻器主要应用于广泛的电子设备中,如DRAM应用、双终端电阻网络、R/2R梯形网络和SCSI应用等。它们的特点在于其紧凑的尺寸和多样化的引脚配置,从而增强设计灵活性,适用于各种电路布局。

    2. 技术参数


    - 电阻范围: 10欧姆至10兆欧姆
    - 最大工作电压: 100伏特
    - 温度系数:
    - 50Ω至2.2兆欧姆: ±100 ppm/℃
    - 低于50Ω: ±250 ppm/℃
    - 高于2.2兆欧姆: ±250 ppm/℃
    - 阻值公差:
    - 10欧姆至49欧姆: ±1欧姆
    - 50欧姆至5兆欧姆: ±2%
    - 5兆欧姆以上: ±5%
    - 功率等级:
    - 在70°C时: 0.20瓦特至1.50瓦特
    - 温度范围: -55°C至+125°C
    - 绝缘电阻: 最小10,000兆欧姆
    - 耐压能力: 200VRMS
    - 引脚材料: 所有电气配置除104和AP4外: 锡/银/铜电镀 (符合RoHS)
    - 仅电气配置104和AP4: 锡/银/铜电镀 (符合RoHS)

    3. 产品特点和优势


    - RoHS合规: 符合欧盟环保标准,确保产品绿色环保。
    - 低轮廓设计: 与DIP兼容,便于安装在各种板上。
    - 宽引脚包: 增强设计灵活性,适用于多种应用场景。
    - 标准包装: 提供散装和子弹包装(Ammo-pak),便于存储和运输。
    - 可识别标记: 色彩对比背景上的标记确保永久识别。
    - 推荐清洗工艺: 支持松香焊剂和溶剂清洗或免清洗工艺。

    4. 应用案例和使用建议


    - DRAM应用: 可用于内存条中的电阻器网络。
    - R/2R梯形网络: 适用于模拟数字转换器和数模转换器。
    - SCSI应用: 用于高速数据传输和接口连接。
    使用建议:
    - 根据具体应用选择合适的引脚配置和电阻值。
    - 使用符合RoHS规定的焊剂进行焊接,确保无铅化生产。
    - 确保环境温度不超过-55°C至+125°C的工作范围,以防止热损坏。

    5. 兼容性和支持


    - 兼容性: 本产品与各种其他电子元器件和设备兼容。
    - 支持服务: 厂商提供技术支持和维护服务,帮助用户解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1: 如何确认电阻器的实际性能?
    - 解决方案: 用户应验证其在特定应用中的实际性能,确保符合预期的电气特性。

    - 问题2: 如何处理电阻器的焊接问题?
    - 解决方案: 使用符合RoHS规定的焊剂,进行适当的焊接温度控制。

    7. 总结和推荐


    综合评估:
    - 优点: RoHS合规,广泛的应用场景,良好的设计灵活性和稳定性。
    - 推荐使用: 强烈推荐在需要高性能、高可靠性的电路中使用该产品。
    综上所述,4600X系列厚膜密封SIPs电阻器是一款非常出色的产品,具有广泛的适用性和高度的可靠性,非常适合于现代电子设备的设计和制造。

4609X-AP1-102LF参数

参数
电阻值 1KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
长*宽*高 22.81mm*2.49mm*5.08mm
通用封装 SIP-9
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

4609X-AP1-102LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4609X-AP1-102LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4609X-AP1-102LF 4609X-AP1-102LF数据手册

4609X-AP1-102LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2575 ¥ 2.1756
2000+ $ 0.2371 ¥ 2.0037
5000+ $ 0.2148 ¥ 1.8154
7000+ $ 0.2078 ¥ 1.7559
10000+ $ 0.2009 ¥ 1.6978
25000+ $ 0.1857 ¥ 1.569
50000+ $ 0.1783 ¥ 1.5066
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 2175.6
