首页  >  产品百科  >  ZV17K0603300NIR1HT

ZV17K0603300NIR1HT

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 27V 30A 1 21.6V 297V 22V 17V 300mJ 185pF@1kHz 0603 贴片安装
供应商型号: 3364743
供应商: 海外现货
标准整包数: 5

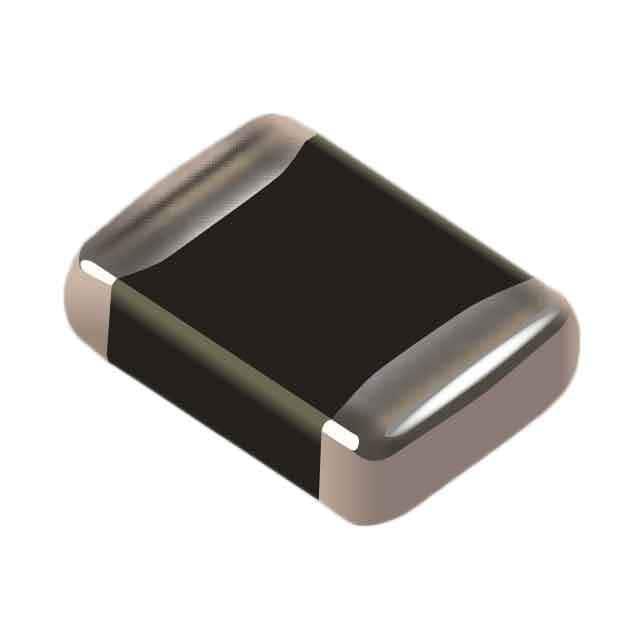

BOURNS 压敏电阻 ZV17K0603300NIR1HT

ZV17K0603300NIR1HT概述

    ZVHT SMD Series - 低电压高温度压敏电阻

    产品简介


    ZVHT SMD 系列是专为保护敏感电子设备而设计的低电压、高温度压敏电阻。它们广泛应用于电路板级的浪涌电压抑制及静电放电(ESD)保护等领域。此系列具有出色的瞬态能量吸收能力和较低的钳位电压,能够稳定地提供从3V到170V的直流工作电压范围,并能够在极端环境下保持稳定的性能,适用于宽广的温度范围(-55°C至+150°C)。此外,这些压敏电阻被广泛应用于集成电路和其他组件的瞬态电压保护。

    技术参数


    - 工作温度范围:-55°C 至 +150°C
    - 阈值电压温度系数:< +0.05%/°C
    - 响应时间:< 2ns
    - 稳态DC电压范围:3V至170V
    - 最大单脉冲浪涌电流(8/20μs波形):30A至1200A
    - 单脉冲浪涌能量(10/1000μs波形):0.1J至12.2J
    - 型号尺寸:0603, 0805, 1206, 1210, 1812, 2220
    - 电容:3pF至360pF
    - 额定功率:1W至19.5W
    - 典型电流:30mA至1200mA
    - 最大连续工作温度:+150°C

    产品特点和优势


    1. 广泛的电流和能量处理能力:提供从3V到170V的宽泛DC电压范围,适用于多种应用场景。
    2. 短响应时间:响应速度小于2ns,确保快速反应以保护敏感组件。
    3. 低钳位电压:具备低钳位电压,减少峰值电压对设备的损害。
    4. 高温稳定性:可在高达+150°C的环境中稳定运行。
    5. 低敏感度:对轻度激活的助焊剂敏感度低,提高了焊接过程的可靠性。

    应用案例和使用建议


    ZVHT系列适用于多个应用场景,如:
    - 电路板级的浪涌电压抑制:用于防护电感开关或其他瞬态事件引起的浪涌电压。
    - 静电放电(ESD)保护:符合IEC 1000-4-2、MIL-STD 883C方法3015.7以及其他行业标准。
    - 替代较大表面贴装TVS二极管:在许多应用中可以替换较大的TVS二极管,提高系统紧凑性。
    - 电磁兼容性:提升终端产品的电磁兼容性,确保更稳定的运行。
    - 电路板级的瞬态电压保护:适用于保护集成电路和晶体管免受瞬态电压的冲击。
    使用建议:
    - 选择合适的型号:根据具体的应用需求选择不同尺寸和额定值的型号。
    - 布局规划:合理布置这些压敏电阻,以最大程度地降低寄生电感,提高响应速度。
    - 焊接工艺:采用适当的焊接工艺,如回流焊,确保焊接质量并避免助焊剂污染。

    兼容性和支持


    ZVHT系列压敏电阻与市面上常见的其他电子元器件和设备高度兼容,且Bourns公司提供了详尽的技术支持和维护服务。用户可以通过其网站获取更多信息和支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备过热 | 检查散热是否良好,确认是否正确安装 |
    | 压敏电阻失效 | 确认设备接线无误,检测是否有短路 |
    | 额定功率不足 | 更换为额定功率更大的型号 |

    总结和推荐


    总体而言,ZVHT SMD系列低电压高温度压敏电阻凭借其卓越的性能和广泛的适用性,在众多电子设备的保护方面展现出色表现。其在恶劣环境下的稳定性和高效率使它们成为电子工程师的理想选择。因此,我们强烈推荐此系列产品在需要高性能瞬态电压保护的应用中使用。

ZV17K0603300NIR1HT参数

参数
压敏电压 27V
最大交流电压 17V
最大直流电压 22V
能量 300mJ
最小压敏电压 21.6V
电路数 1
不同频率时的电容 185pF@1kHz
最大压敏电压 297V
浪涌电流 30A
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZV17K0603300NIR1HT厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV17K0603300NIR1HT数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS ZV17K0603300NIR1HT ZV17K0603300NIR1HT数据手册

ZV17K0603300NIR1HT封装设计

查看详情并下载
Symbol
Footprint
3D Model
