首页  >  产品百科  >  ZV50K1812401NIR1HT

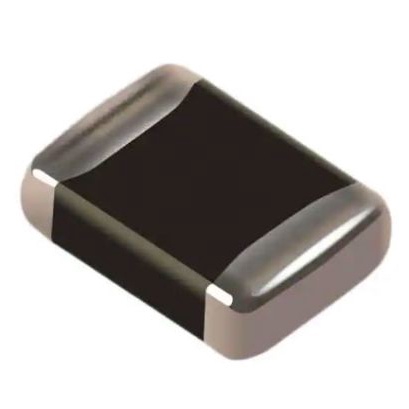

ZV50K1812401NIR1HT

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 82V 400A 65V 50V 4.8J 1812
供应商型号: 3364776
供应商: 海外现货
标准整包数: 1
BOURNS 压敏电阻 ZV50K1812401NIR1HT

ZV50K1812401NIR1HT概述

    ZVHT SMD Series – 低电压、高温压敏电阻

    产品简介


    ZVHT SMD系列是专为保护敏感电子设备而设计的低电压、高温压敏电阻。这些压敏电阻特别适用于需要承受高电压瞬变的应用场合,尤其在低电压区域中。它们广泛应用于各种电子设备中,能够有效吸收瞬态能量,保障电路的安全运行。主要功能包括抑制电感性开关或其它瞬态事件,提供静电放电(ESD)保护,以及符合IEC 1000-4-2、MIL-STD 883C Method 3015.7等标准要求的电磁兼容性(EMC)。

    技术参数


    - 型号尺寸: 包括0603、0805、1206、1210、1812、2220六种型号。
    - 电压范围: 直流电压范围为3V至170V,交流电压范围为2V至130V。
    - 峰值单脉冲浪涌电流 (Imax): 8/20 μs波形下最大30A至1200A。
    - 单脉冲浪涌能量 (Wmax): 10/1000 μs波形下最大0.1J至12.2J。
    - 响应时间: 小于2ns。
    - 操作温度范围: -55°C至+150°C。
    - 存储温度范围: -55°C至+150°C。
    - 温度系数: < +0.05%/°C。
    - RoHS合规: 符合欧盟RoHS指令2015/863。

    产品特点和优势


    ZVHT SMD系列具有多个显著特点,使其在市场上具备很强的竞争优势。首先,其广泛的电压和能量处理能力使得它们能够适用于多种应用场合。其次,其快速响应时间保证了对瞬态事件的有效控制。再者,其低温敏感性和高工作温度使这些压敏电阻能够在极端环境下保持稳定性能。最后,它们符合多项行业标准,进一步提升了其可靠性和适用性。

    应用案例和使用建议


    ZVHT SMD系列广泛应用于PCB板级的电感性开关抑制和其他瞬态事件保护。它们也被用于ESD保护,满足IEC 1000-4-2和MIL-STD 883C Method 3015.7等标准。对于需要替换大表面贴装TVS Zener二极管的应用场合,ZVHT系列提供了优秀的替代选择。此外,这些压敏电阻还提高了终端产品的电磁兼容性,以及IC和晶体管的板载瞬态电压保护。建议在选择具体型号时,根据实际工作电压和瞬态能量需求进行细致考虑。

    兼容性和支持


    这些压敏电阻与市场上大多数SMD封装的电子元器件兼容,且适用于标准的回流焊接工艺。制造商提供了详细的技术文档和焊接推荐说明,以确保正确安装和使用。用户应查阅官方文档,了解更详细的兼容性和支持信息。

    常见问题与解决方案


    - 问题1: 设备在高温环境下表现不佳。
    - 解决方法: 确保在规定的温度范围内使用,并遵循正确的安装指南。

    - 问题2: 设备对瞬态电压的响应时间过长。
    - 解决方法: 检查安装是否正确,确认所选型号满足响应时间的要求。
    - 问题3: 设备无法达到预期的防护效果。
    - 解决方法: 核对型号的电压和能量参数,确保匹配实际工作条件。

    总结和推荐


    综上所述,ZVHT SMD系列的低电压、高温压敏电阻凭借其广泛的工作电压范围、高效的瞬态能量吸收能力和良好的温度稳定性,在众多应用场景中表现出色。其卓越的性能和广泛的兼容性使其成为设计师的首选。强烈推荐此系列产品用于需要高性能瞬态电压保护的应用场合。

ZV50K1812401NIR1HT参数

参数
压敏电压 82V
最大交流电压 50V
最小压敏电压 -
最大直流电压 65V
不同频率时的电容 -
电路数 -
能量 4.8J
最大压敏电压 -
浪涌电流 400A
通用封装 1812
包装方式 卷带包装

ZV50K1812401NIR1HT厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV50K1812401NIR1HT数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS ZV50K1812401NIR1HT ZV50K1812401NIR1HT数据手册

ZV50K1812401NIR1HT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.0011
50+ ¥ 2.5347
100+ ¥ 2.4333
250+ ¥ 2.2711
500+ ¥ 2.2711
1000+ ¥ 2.19
5000+ ¥ 2.19
10000+ ¥ 2.19
库存: 213
起订量: 17 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3
