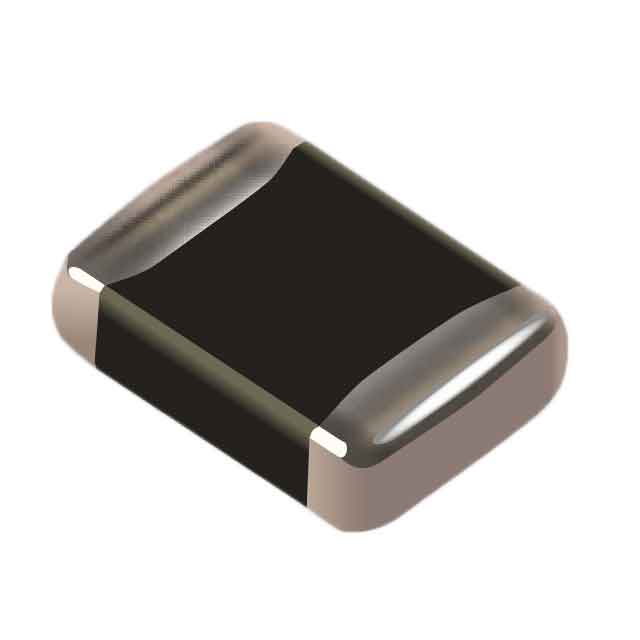

ZV20K2220122NIR1

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 33V 1.2KA 1 29.7V 363V 26V 20V 8J 6.5nF@1kHz 2220 贴片安装
供应商型号: 118-ZV20K2220122NIR1TR-ND
供应商: Digi-Key
标准整包数: 1000
BOURNS 压敏电阻 ZV20K2220122NIR1

ZV20K2220122NIR1概述

    ZV SMD Series - Low Voltage Varistors: Comprehensive Guide

    1. 产品简介


    ZV SMD系列低电压压敏电阻是一种专为保护敏感电子设备免受低压区域高压脉冲而设计的元件。它们具有优异的瞬态能量吸收能力,通过改善能量体积分布和功率耗散来实现。这些低电压压敏电阻的工作直流电压范围非常广,从3伏到170伏。此外,ZV系列还表现出独立的抑制特性,能够在宽温度范围内(-55°C到+125°C)提供稳定的保护。通常应用于印刷电路板上的集成电路和其他组件的瞬态电压保护。

    2. 技术参数


    - 型号:共六个尺寸可供选择:0603、0805、1206、1210、1812、2220。
    - 额定电流:根据不同的型号,可处理30安培至1200安培之间的峰值单脉冲浪涌电流。
    - 工作温度:操作环境温度范围为-55°C到+125°C,储存温度范围为-55°C到+150°C。
    - 响应时间:<2纳秒。
    - 电压钳位比:不同型号的电压钳位比有所不同,具体值可在数据表中找到。
    - 浪涌能量吸收能力:根据型号的不同,最大能吸收的能量范围在0.1焦耳到12.2焦耳之间。
    - 电容:在1千赫频率下的电容值范围为0.003皮法到19500皮法。

    3. 产品特点和优势


    - 广泛的应用范围:适用于多种类型的瞬态电压保护,如雷击浪涌、静电放电(ESD)保护等。
    - 快速响应时间:响应时间小于2纳秒,确保及时有效地应对瞬态事件。
    - 温度稳定性:工作温度范围宽,且温度系数小于+0.05%/°C,确保在各种环境条件下都能保持稳定性能。
    - 卓越的可靠性:使用寿命长,经过多项可靠性测试,如湿热循环测试、热冲击测试、振动测试等。

    4. 应用案例和使用建议


    - 应用实例:可以用于抑制电感开关或其他瞬态事件,例如电路板级的浪涌电压抑制。也可用于ESD保护,满足IEC 1000-4-2、MIL-STD 883C Method 3015.7等标准。
    - 使用建议:在安装时确保使用适当的焊料和焊接工艺,如波峰焊接或红外回流焊接。此外,在焊接前彻底干燥助焊剂,避免氧化。

    5. 兼容性和支持


    - 兼容性:ZV SMD系列低电压压敏电阻与多种表面贴装技术和设备兼容,适合广泛的应用场景。
    - 技术支持:Bourns公司提供了详细的技术文档和支持服务,包括详细的焊接指南、包装规范和技术规格书。

    6. 常见问题与解决方案


    - Q1:如何防止氧化终端导致的焊接问题?
    - A1:确保在购买后的1年内使用该产品,储存条件控制在相对湿度小于40%,温度介于-25°C到+45°C之间。
    - Q2:如何避免在高温焊接过程中产生的热冲击?
    - A2:预热阶段应在峰值焊接过程温度的100°C以内进行,并且峰值温度应严格控制,焊接过程中的温度梯度不应超过4°C/秒。

    7. 总结和推荐


    ZV SMD系列低电压压敏电阻是一款设计精良、性能卓越的产品,适用于广泛的瞬态电压保护应用。其具备宽泛的操作电压范围、快速响应时间和高可靠性等特点,使其在市场上具有很强的竞争优势。强烈推荐在各种需要瞬态电压保护的应用中使用此产品。

ZV20K2220122NIR1参数

参数
压敏电压 33V
最大压敏电压 363V
不同频率时的电容 6.5nF@1kHz
能量 8J
电路数 1
最小压敏电压 29.7V
最大交流电压 20V
最大直流电压 26V
浪涌电流 1.2KA
通用封装 2220
安装方式 贴片安装
包装方式 卷带包装
