TBU-CA040-200-WH

产品分类: 浪涌抑制器
厂牌: BOURNS
产品描述: 200V 200mA DFN 贴片安装 6.5mm*4mm*850μm
供应商型号: 1833381
供应商: 海外现货
标准整包数: 5

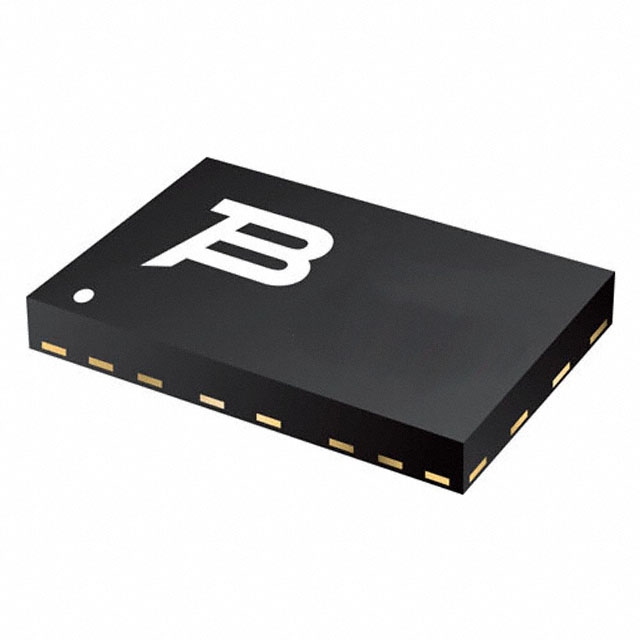

BOURNS 浪涌抑制器 TBU-CA040-200-WH

TBU-CA040-200-WH概述

    TBU-CA 系列 - 高速保护器

    产品简介


    TBU-CA 系列是 Bourns 公司生产的低电容单向高速保护组件,采用 MOSFET 半导体技术制造,设计用于保护电路免受短路、交流电源交叉、感应及雷击浪涌的影响。此系列器件广泛应用于语音/VDSL 卡、保护模块和适配器、过程控制设备、测试和测量设备及通用电子设备等领域。

    技术参数


    - 峰值脉冲电压耐受(持续时间小于10毫秒):
    - TBU-CA025-xxx-WH: 250V
    - TBU-CA040-xxx-WH: 400V
    - TBU-CA050-xxx-WH: 500V
    - TBU-CA065-xxx-WH: 650V
    - TBU-CA085-xxx-WH: 850V
    - 连续 A.C. RMS 电压:
    - TBU-CA025-xxx-WH: 100V
    - TBU-CA040-xxx-WH: 200V
    - TBU-CA050-xxx-WH: 250V
    - TBU-CA065-xxx-WH: 300V
    - TBU-CA085-xxx-WH: 425V
    - 工作温度范围: -55°C 至 +125°C
    - 存储温度范围: -65°C 至 +150°C
    - 最高结温: +125°C
    - ESD 保护(HBM): ±2 kV

    产品特点和优势


    - 卓越的电路保护: 为短路、AC 电源交叉、感应及雷击浪涌提供可靠的保护。
    - 过流和过压保护: 可以在短时间内阻断高达额定值的浪涌。
    - 快速响应: 能在微秒级时间内进入保护状态。
    - 小尺寸 SMT 封装: 易于安装,节省空间。
    - 符合行业标准: 如 RoHS 和无铅焊接。

    应用案例和使用建议


    - 语音/VDSL 卡: 在这种高频应用中,TBU-CA 可有效保护电路不受瞬态电压影响。
    - 保护模块和适配器: 由于其出色的过流保护能力,适用于需要高可靠性保护的应用。
    - 过程控制设备: 可确保系统在恶劣环境下仍能正常运行。
    - 测试和测量设备: 防止外部瞬态电压对精密测量仪器造成损害。

    兼容性和支持


    TBU-CA 系列产品与其他 Bourns MOVs 或 GDT 配合使用,可以构建成本效益高的保护方案。厂商提供了详细的焊接和组装指南,以及针对不同需求的支持和维护服务。

    常见问题与解决方案


    1. 问题: 设备在浪涌后未能自动复位。
    - 解决方法: 检查是否有直流偏置超过 Vreset,必要时使用软件监控辅助复位。
    2. 问题: 保护器在正常工作条件下触发。
    - 解决方法: 确保系统最大电压不超过 TBU-CA 的最大额定值,并考虑添加过压保护装置。

    总结和推荐


    TBU-CA 系列保护器凭借其卓越的电路保护能力和快速响应速度,在多种应用场合中表现出色。其紧凑的设计和高度的可靠性使其成为众多电子设备的理想选择。强烈推荐用于需要严格保护措施的环境中,特别是在工业控制和精密测试仪器中。

TBU-CA040-200-WH参数

参数
冷电阻 -
最大稳态电流 -
不同电流时R值 -
额定电流 200mA
额定电压 200V
长*宽*高 6.5mm*4mm*850μm
通用封装 DFN
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

TBU-CA040-200-WH厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

TBU-CA040-200-WH数据手册

厂牌 PDF简要描述 下载
BOURNS 浪涌抑制器 BOURNS TBU-CA040-200-WH TBU-CA040-200-WH数据手册

TBU-CA040-200-WH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 8.9058
50+ ¥ 7.9796
250+ ¥ 7.8371
500+ ¥ 7.6946
1500+ ¥ 7.6946
3000+ ¥ 7.6946
15000+ ¥ 7.6946
30000+ ¥ 7.6946
库存: 2772
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 44.52
