2908196

产品分类: 浪涌抑制器
厂牌: PHOENIX CONTACT
产品描述: 浪涌保护器, TTC 系列
供应商型号: 2072789
供应商: 海外现货
标准整包数: 1

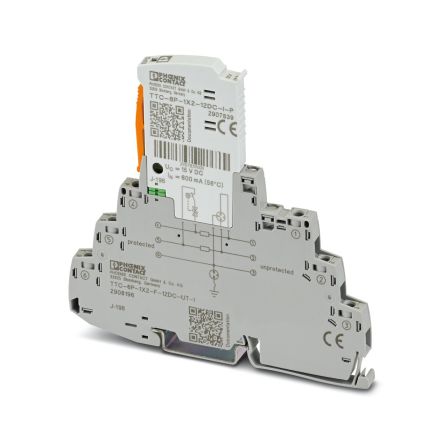

PHOENIX CONTACT 浪涌抑制器 2908196

2908196概述


    产品简介


    产品类型
    TTC-6P-1X2-F-12DC-UT-I型电涌保护装置 是一款专为最小化电路损坏而设计的产品,适用于工业自动化领域的各类控制回路。
    主要功能
    该装置集成了保护插头和底座元件,具备集成状态指示器,用于二芯浮动信号回路的间接接地。通过气体放电管实现间接接地,可用于高达安全完整性等级(SIL)3的安全相关电路。
    应用领域
    适用于需要高可靠性和稳定性的工业自动化系统,包括但不限于过程控制、制造自动化等领域。

    技术参数


    - 过电压类别: III类
    - 污染程度: 2级
    - 额定电压: 12 V DC
    - 连接方式: 螺钉连接
    - 螺纹规格: M3
    - 允许导线截面积: 灵活导线 0.2 mm² 至 2.5 mm²;硬导线 0.2 mm² 至 4 mm²;AWG 24至12
    - 外形尺寸: 宽度 6.2 mm,高度 105.8 mm,深度 100 mm
    - 材料规格: 基座颜色(灰色),连接器颜色(浅灰色)
    - 阻燃等级: UL 94 V-0
    - 绝缘材料: 聚对苯二甲酸丁二醇酯(PBT)
    - 壳体材料: 聚对苯二甲酸丁二醇酯(PBT)

    产品特点和优势


    - 节省空间: 整体宽度仅为6 mm,占用空间极小,适合紧凑安装。
    - 连续监测: 具备连续监测保护设备的功能,加上机械状态指示器,并支持远程信号。
    - 无影响测试: 由于阻抗中性插入和拔出保护插头,维护过程中信号不受影响。
    - 测试简便: 可通过CHECKMASTER 2进行简易测试和文档记录。
    - 适用于MCR应用: 产品范围广泛,可满足所有可能的需求。

    应用案例和使用建议


    - 安全相关电路: 可用于安全完整性等级高达SIL 3的安全相关电路,确保系统的可靠性。
    - 过程控制系统: 在过程控制系统中,保护二芯浮动信号回路免受瞬时电涌损害。
    - 工业自动化: 适配于制造自动化生产线,提高生产系统的稳定性。
    使用建议:
    - 确保正确安装气体放电管以达到最佳的间接接地效果。
    - 定期检查机械状态指示器和远程信号,以确认装置的工作状态。
    - 在维护过程中注意信号的连续性,避免意外中断。

    兼容性和支持


    - 兼容性: 该装置可与各种DIN导轨模块配合使用,兼容性强。
    - 技术支持: 出厂前提供标准测试,附带详细的技术资料和安装指导。制造商还提供在线帮助和支持服务。

    常见问题与解决方案


    - 问题: 维护过程中如何避免信号中断?
    - 解决方案: 使用带有阻抗中性插入和拔出特性的保护插头,在维护期间无需断开信号。

    - 问题: 如何监控保护装置的状态?
    - 解决方案: 利用机械状态指示器和远程信号系统,及时了解装置运行状态。

    总结和推荐


    优点

    总结


    - 高效的电涌防护
    - 占用空间小
    - 连续状态监测
    - 适用于多种工业应用场景
    推荐使用
    综上所述,TTC-6P-1X2-F-12DC-UT-I型电涌保护装置凭借其高效的电涌防护能力、紧凑的设计和全面的监测功能,特别适用于需要高可靠性和稳定性的工业自动化系统。对于追求高品质、高效能的产品采购者而言,这是一款值得推荐的产品。

2908196参数

参数
额定电压 12V(DC)
冷电阻 -
最大稳态电流 -
不同电流时R值 -
额定电流 600mA
长*宽*高 100mm*6.2mm*105.8mm
安装方式 DIN导轨安装
包装方式 散装

2908196厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2908196数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 浪涌抑制器 PHOENIX CONTACT 2908196 2908196数据手册

2908196封装设计

查看详情并下载
Symbol
Footprint
3D Model
