2906824

产品分类: 浪涌抑制器
厂牌: PHOENIX CONTACT
产品描述: 浪涌保护器, TTC 系列
供应商型号: 277-2906824-ND
供应商: Digi-Key
标准整包数: 1

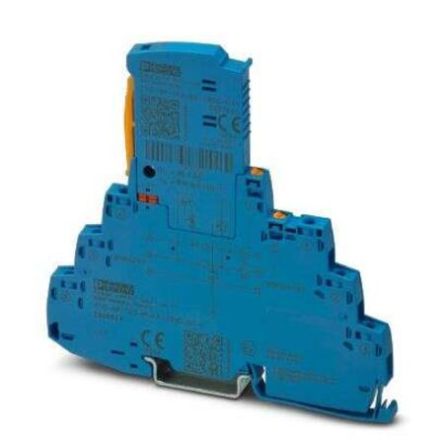

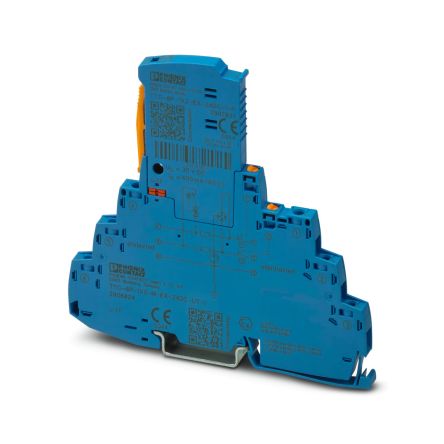

PHOENIX CONTACT 浪涌抑制器 2906824

2906824概述


    产品简介




    TTC-6P-1X2-M-EX-24DC-UT-I - 浪涌保护装置


    该浪涌保护装置是一种用于多回路控制(MCR)技术的保护设备,能够保护2线浮空Ex-i信号电路,如0(4) ... 20 mA电流环和HART兼容信号电路。它可以用于安全相关电路,达到SIL 3等级。

    主要功能与应用领域


    - 保护2线浮空Ex-i信号电路。
    - 具备断开刀和状态指示灯,方便实时监测。
    - 可用于安全相关电路,确保系统的可靠性。


    技术参数




    - 过电压类别:III
    - 污染程度:2
    - 额定电压:24 V DC
    - 连接方式:螺钉连接
    - 螺纹规格:M3
    - 紧固扭矩:0.5 Nm ... 0.6 Nm
    - 导体横截面:柔性0.2 mm² ... 2.5 mm²;刚性0.2 mm² ... 4 mm²;AWG 24 ... 12
    - 最大输入电流:400 mA(T4/-40 °C ... +50 °C),250 mA(T4/-40 °C ... +70 °C),350 mA(T6/-40 °C ... +35 °C),100 mA(T6/-40 °C ... +70 °C)
    - 最大输入电压:30 V DC
    - 绝缘电压至地面:> 180 V DC
    - 工作温度范围:-40 °C ... 70 °C(带电流降额)


    产品特点和优势




    - 节省空间和成本:整体宽度仅为6 mm,安装方便且成本效益高。
    - 持续监控:内置保护设备的持续监测功能,同时具有机械状态指示器和远程信号可选。
    - 易测试和文档管理:与CHECKMASTER 2配合使用时,可以轻松进行测试和文档记录。
    - 维护不影响信号:通过阻抗中性的插入和移除保护插头,确保维护期间信号不受影响。


    应用案例和使用建议




    应用场景

    - 在工业自动化控制系统中,保护传感器和执行器免受瞬态浪涌的影响。
    - 在石化、化工等行业中,适用于防爆区域内的信号线路保护。

    使用建议

    - 确保正确选择导体横截面,以适应不同类型的导线。
    - 在维护期间,遵循操作指南,确保安全并避免信号干扰。
    - 结合CHECKMASTER 2进行定期检查,确保系统正常运行。


    兼容性和支持




    - 与TERMITRAB complete或CLIXTRAB产品家族兼容,适配直接接地的DIN导轨。
    - 厂商提供全面的技术支持和维护服务,确保客户使用无忧。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |------|--------|
    | 状态指示灯不亮 | 检查电源连接,确认没有电流过载。 |
    | 额定电流超出限制 | 减少负载或更换更高额定电流的保护装置。 |
    | 无法正确安装 | 请参考产品安装手册,确保正确安装在DIN导轨上。 |


    总结和推荐




    综合评估

    TTC-6P-1X2-M-EX-24DC-UT-I是一款高效、可靠的浪涌保护装置,适用于各种工业应用场合。它具备优异的防护能力和灵活的安装选项,且易于维护。特别是其紧凑的设计和节省空间的特点,使其成为多种应用场景的理想选择。

    推荐

    鉴于其卓越的功能、可靠性和市场竞争力,强烈推荐使用这款浪涌保护装置。无论是在自动化控制还是危险环境中,该产品都能够提供出色的表现,保障系统的稳定运行。

2906824参数

参数
不同电流时R值 -
额定电流 600mA
额定电压 24V(DC)
冷电阻 -
最大稳态电流 -
长*宽*高 100mm*6.2mm*105.8mm
安装方式 DIN导轨安装,螺纹安装

2906824厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2906824数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 浪涌抑制器 PHOENIX CONTACT 2906824 2906824数据手册

2906824封装设计

查看详情并下载
Symbol
Footprint
3D Model
