B57237S0220M051

产品分类: 浪涌抑制器
厂牌: TDK
产品描述: 7Ω~50Ω 2.8A 通孔安装
供应商型号: B57237S0220M051
供应商: 国内现货
标准整包数: 1000

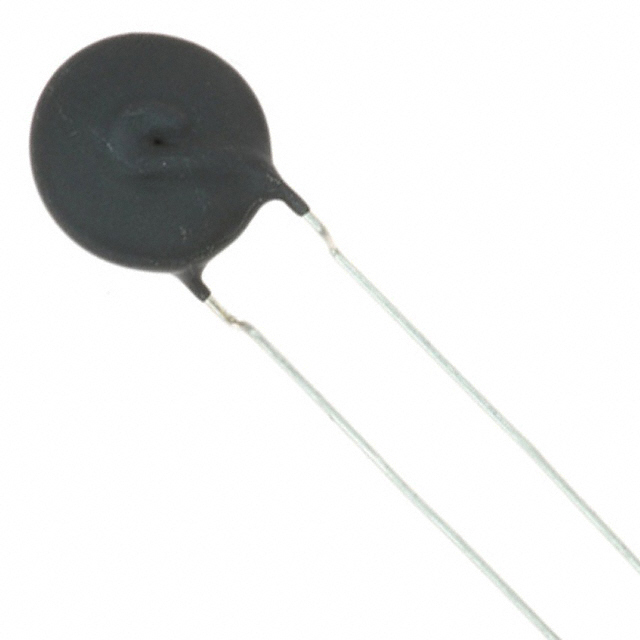

TDK 浪涌抑制器 B57237S0220M051

B57237S0220M051概述

    NTC Thermistors for Inrush Current Limiting

    产品简介


    NTC(负温度系数)热敏电阻是一种常见的用于限制启动电流的电子元件。它们被广泛应用于开关电源和软启动电机等领域。这种热敏电阻通常具有较高的电阻值,当电路刚启动时,它们起到限流的作用,随后随着温度上升,电阻下降,使得电流正常流动。NTC热敏电阻提供了一种高效且经济的方法来保护电子设备免受启动瞬间的大电流冲击。

    技术参数


    - 型号系列:B57237S0M0
    - 日期:2019年7月
    - 主要电气特性:
    - 最大功率 (25°C): Pmax = 3.1 W
    - 阻值误差:∆RR/RR ±20%
    - 额定温度: TR = 25°C
    - 散热因子 (空气): δth ≈ 17 mW/K
    - 热冷却时间常数 (空气): τc ≈ 90 s
    - 热容量: Cth ≈ 1530 mJ/K
    - 最大允许电容测试:根据不同型号而异,可在数据表中查询

    产品特点和优势


    - 涂层和焊锡铜线:NTC热敏电阻采用涂覆材料,具有阻燃性能,符合UL 94 V-0标准。引线为镀锡铜线,抗弯曲。
    - 高稳定性:电气特性非常稳定,适用于严苛的工作环境。
    - 认证:已通过多项认证,如UL 1434、IEC、VDE和CQC,确保产品质量和可靠性。
    - 选项:可根据客户需求调整电阻公差和引线配置。

    应用案例和使用建议


    - 应用场景:主要应用于开关电源和软启动电机。这些场合要求能够承受瞬时大电流并能迅速恢复正常运行状态。
    - 使用建议:
    - 在安装过程中确保热敏电阻与其他敏感或易燃部件保持适当距离,以避免因过热而损坏。
    - 遵循正确的焊接工艺,避免因过度加热而导致电阻变化。
    - 确保操作温度范围符合产品规范,避免在极端环境下使用,以延长使用寿命。

    兼容性和支持


    - 兼容性:与各类标准焊接工艺兼容,可与多种包装形式(散装、带盘、弹夹式)搭配使用。
    - 支持:供应商提供详尽的技术文档和支持服务,帮助用户正确安装和使用产品。

    常见问题与解决方案


    - 问题1:热敏电阻表面受污染
    - 解决办法:使用温和的清洁剂进行清洁,避免水基清洁剂和超声波清洗。
    - 问题2:焊接时出现陶瓷裂纹
    - 解决办法:确保预热充分,避免快速冷却。

    总结和推荐


    这款由TDK生产的NTC热敏电阻(型号B57237S0M0)在多个方面表现出色,具备良好的电气特性和高度的稳定性,适用于需要严格控制启动电流的应用场合。其通过多项认证,证明了其优异的质量和可靠性。尽管价格稍高,但其出色的性能使其成为值得投资的选择。建议在选择合适的热敏电阻时,综合考虑产品特性、应用场景和预算需求,以确保最佳效果。

B57237S0220M051参数

参数
最大稳态电流 2.8A
不同电流时R值 -
额定电流 -
额定电压 -
冷电阻 7Ω~50Ω
7mm(Max)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装
