TBU-CA050-050-WH

产品分类: 浪涌抑制器
厂牌: BOURNS
产品描述: Bourns 双向TVS二极管, 最大钳位电压 500V, 贴片安装, DFN封装
供应商型号: TU-TBU-CA050-050-WH
供应商: 海外现货
标准整包数: 3000

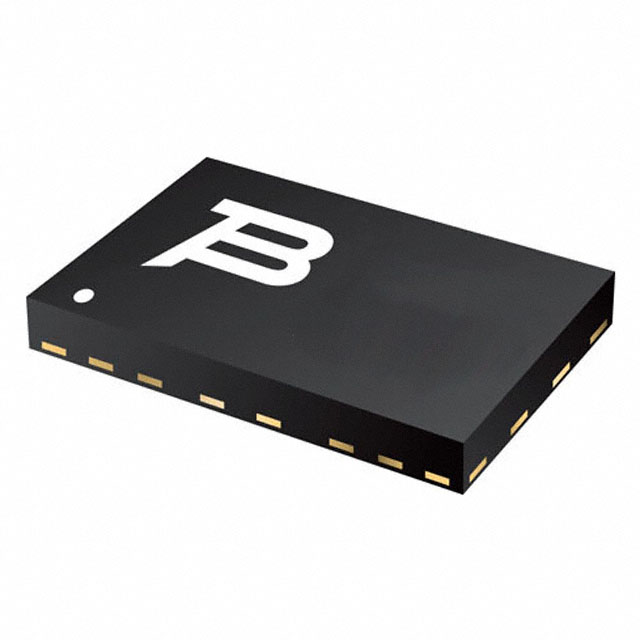

BOURNS 浪涌抑制器 TBU-CA050-050-WH

TBU-CA050-050-WH概述

    TBU-CA 系列 — 高速保护器

    产品简介


    TBU-CA系列是Bourns公司生产的低电容双向高速保护组件,采用MOSFET半导体技术制造。这些组件主要用于防止电路因短路、交流电源交叉、感应和雷击浪涌引起的故障。适用于语音/VDSL卡、保护模块和适配器、过程控制设备、测试和测量设备及通用电子设备等多个领域。

    技术参数


    - 峰值冲击电压耐受性 (Vimp):250V至850V(持续时间小于10ms)
    - 连续交流电压 (Vrms):100V至425V
    - 工作温度范围:-55°C 至 +125°C
    - 存储温度范围:-65°C 至 +150°C
    - 最大结温 (Tjmax):+125°C
    - 静电放电保护 (ESD HBM):±2kV
    - 响应时间 (tblock):1微秒
    - 触发电流 (Itrigger):50mA至1000mA
    - 端到端电阻 (Rdevice):2.6Ω至24.5Ω
    - 热阻 (Rth(j-l)):无散热片时为98°C/W,有散热片时为40°C/W
    - 触发电压 (Vreset):12V至20V
    - 触发电流特性:响应速度快,在1μs内进入保护状态

    产品特点和优势


    1. 优越的电路保护能力:提供过流和过压保护。
    2. 防浪涌能力:能够承受高达额定极限的浪涌电压。
    3. 高速响应:响应时间为1μs,能在极短时间内进入保护状态。
    4. 小巧的SMT封装:适用于紧凑的设计。
    5. 认证与合规:符合RoHS和无铅标准。
    6. 广泛的应用领域:涵盖语音/VDSL卡、保护模块、过程控制设备等多种场合。

    应用案例和使用建议


    - 语音/VDSL卡:这类组件可以有效保护通信设备免受突发电压损害。
    - 过程控制设备:在工业环境中,这些组件可以保护控制系统免受浪涌的影响。
    - 测试和测量设备:保护昂贵的测量仪器免受静电和瞬态浪涌的损坏。
    使用建议:
    - 确保在电路设计中留有足够的裕量,避免超过组件的峰值冲击电压。
    - 对于高带宽敏感应用,可以结合使用Bourns的MOV(金属氧化物压敏电阻)来增强保护效果。
    - 使用适当的焊接工艺(如回流焊),遵循制造商提供的焊接温度曲线,确保组件安装可靠。

    兼容性和支持


    - 兼容性:TBU-CA系列产品与其他标准电子元器件兼容,可方便地集成到现有系统中。
    - 技术支持:Bourns公司提供专业工程师的技术支持,协助解决应用中的问题。

    常见问题与解决方案


    1. 问题:如何确保组件在高电压下不会损坏?
    - 解决方案:应根据实际工作条件选择合适电压等级的TBU-CA组件,并确保峰值电压不超过其额定值。

    2. 问题:在高湿环境下,如何提高组件的可靠性?
    - 解决方案:使用适当尺寸的散热片以降低热应力,同时保持良好的通风。

    总结和推荐


    TBU-CA系列高速保护器凭借其卓越的电路保护能力、快速响应时间和小尺寸,成为多种应用领域的理想选择。无论是通信设备还是工业控制设备,都能提供可靠的保护。强烈推荐使用TBU-CA系列组件以提升系统的稳定性和安全性。

TBU-CA050-050-WH参数

参数
不同电流时R值 -
额定电流 50mA
额定电压 250V
冷电阻 -
最大稳态电流 -
长*宽*高 6.5mm*4mm*4mm
通用封装 DFN
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

TBU-CA050-050-WH厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

TBU-CA050-050-WH数据手册

厂牌 PDF简要描述 下载
BOURNS 浪涌抑制器 BOURNS TBU-CA050-050-WH TBU-CA050-050-WH数据手册

TBU-CA050-050-WH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 1.1505 ¥ 9.8368
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 29510.4
