首页  >  产品百科  >  4611X-101-102LF

4611X-101-102LF

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 1KΩ ±2% ±100ppm/℃ 200mW SIP-11 通孔安装 27.89mm*2.49mm*5.08mm
供应商型号: N-4611X-101-102LF
供应商: 云汉优选
标准整包数: 1

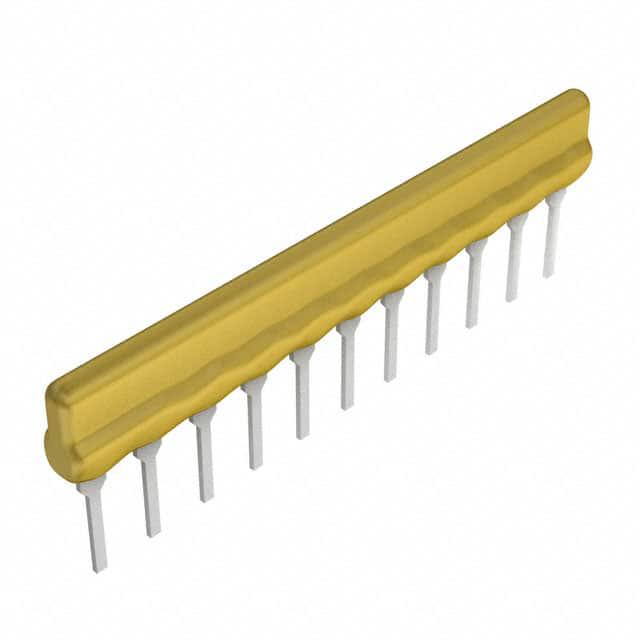

BOURNS 网络阵列电阻 4611X-101-102LF

4611X-101-102LF概述


    产品简介


    4600X系列 - 厚膜密封SIP电阻
    4600X系列厚膜密封单列直插式(SIP)电阻是一种适用于多种应用场合的高性能电阻器。该系列电阻采用厚膜技术,提供了广泛的阻值范围和多样的引脚配置,能够满足各种设计需求。该系列产品不仅符合RoHS标准,还具备低轮廓设计,使其兼容DIP封装,为设计师提供了极大的灵活性。

    技术参数


    - 电阻范围: 10欧姆至10兆欧姆
    - 最大工作电压: 100伏特
    - 温度系数:
    - 50欧姆至2.2兆欧姆: ±100 ppm/℃
    - 低于50欧姆: ±250 ppm/℃
    - 高于2.2兆欧姆: ±250 ppm/℃
    - 电阻容差: 见电路图
    - 绝缘电阻: 最小10,000兆欧姆
    - 介电耐压: 200 VRMS
    - 工作温度范围: -55°C至+125°C

    产品特点和优势


    - 环保合规: 符合RoHS标准,适用于无铅焊料工艺。
    - 低轮廓设计: 与DIP封装兼容,提供更大的设计灵活性。
    - 广泛引脚配置: 丰富的引脚选项使设计更加灵活多样。
    - 弹匣包装: 采用Ammo-pak包装,便于自动化生产和运输。
    - 永久标识: 在对比背景上标记,确保持久识别。
    - 高可靠性: 通过短时间过载测试、负载寿命测试等多项测试,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    - DRAM应用: 4600X系列适用于动态随机存取存储器(DRAM)的电阻网络设计。
    - R/2R梯形网络: 用于模拟数字转换器(ADC)中的梯形网络,提供高精度电阻匹配。
    - SCSI应用: 适用于小型计算机系统接口(SCSI)系统中的精密电阻网络。
    使用建议:
    - 正确选用电阻: 根据实际应用选择合适的电阻值和容差,以确保良好的电气性能。
    - 适当散热: 注意在高电流条件下工作的电阻可能需要额外的散热措施,以避免过热损坏。
    - 注意工作环境: 特别是在极端温度环境下使用时,应考虑温度系数对电阻值的影响。

    兼容性和支持


    - 兼容性: 该产品支持各种电气配置,如101(布线)、102(隔离)、104(双终端)电路,适用于不同类型的电路设计。
    - 支持: 该产品得到了Bourns公司的全面支持,包括应用笔记和技术文档,以帮助用户进行设计和应用开发。

    常见问题与解决方案


    1. 问题: 设备在高温下运行时,电阻值出现漂移。
    - 解决方案: 检查温度系数(TCR)并确保其在预期范围内。如果需要,可以选用具有更低温度系数的电阻器型号。
    2. 问题: 产品无法承受预期的工作电压。
    - 解决方案: 确认所选电阻器的最大工作电压是否满足应用要求。如果需要更高的工作电压,应选择更高额定值的产品。
    3. 问题: 焊接过程中电阻器出现问题。
    - 解决方案: 使用推荐的焊料和清洗过程,如溶剂清洁或免清洗工艺。确保焊接质量,避免虚焊和短路。

    总结和推荐


    4600X系列厚膜密封SIP电阻是一款高可靠性的电阻产品,其独特的功能和广泛的适用性使其在市场上具有很强的竞争力。适合应用于多种电子设备和系统中,如DRAM、R/2R梯形网络、SCSI系统等。如果您正在寻找高性能、环保且具有良好设计灵活性的电阻器,这款产品是一个非常值得推荐的选择。

4611X-101-102LF参数

参数
电阻值 1KΩ
电阻个数 -
精度 ±2%
温度系数 ±100ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 200mW
电阻器匹配率漂移 -
长*宽*高 27.89mm*2.49mm*5.08mm
通用封装 SIP-11
安装方式 通孔安装
零件状态 在售
包装方式 散装

4611X-101-102LF厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4611X-101-102LF数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4611X-101-102LF 4611X-101-102LF数据手册

4611X-101-102LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1100+ $ 0.0986 ¥ 0.8379
2000+ $ 0.0886 ¥ 0.7529
库存: 2000
起订量: 1100 增量: 1
交货地:
最小起订量为:1100
合计: ¥ 921.69
