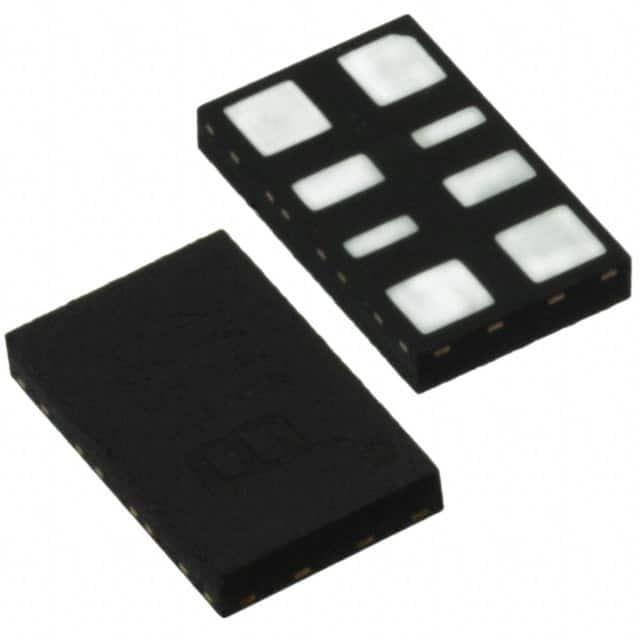

TBU-PL060-200-WH

产品分类: 浪涌抑制器
厂牌: BOURNS
产品描述: 350V 200mA DFN 贴片安装 6.5mm(长度)*4mm(高度)
供应商型号: 118-TBU-PL060-200-WHTR-ND
供应商: Digi-Key
标准整包数: 1
BOURNS 浪涌抑制器 TBU-PL060-200-WH

TBU-PL060-200-WH概述

    TBU-PL Series - TBU® High-Speed Protectors

    1. 产品简介


    产品类型:
    TBU-PL系列是博恩斯公司的高可靠性双向高速保护组件,采用MOSFET半导体技术制造,设计用于应对电路短路、交流电源交叉、感应和雷击浪涌故障。
    主要功能:
    - 高速过电流及过电压保护
    - 块化承受额定极限内的浪涌
    - 罗氏兼容(RoHS)
    - 适用于各种通信设备如SLIC保护、电缆和DSL、MDU/MTU调制解调器等
    应用领域:
    电信线路保护、DSL线路卡、多单元居住建筑中的宽带设备等。

    2. 技术参数


    | 参数 | 描述 | 典型值 |
    |
    | 绝对最大额定值 | 峰值脉冲耐压(持续时间小于10ms) | 500 - 850 V |
    | 连续AC RMS电压 300 - 425 V |
    | 工作温度范围 | -55°C 到 +125°C |
    | 存储温度范围 | -65°C 到 +150°C |
    | 最大接合温度 | +125°C |
    | HBM ESD保护 | ±2 kV |
    | 触发电流 100 - 400 mA |
    | 系列电阻 40 - 55 Ω |
    | 时间阻断 1 μs |
    | 通过触发TBU设备的电流 0.25 - 1.50 mA|
    | 运行电流 100 μA |
    | 重置电压 | 正向模式 | 12 - 22 V |
    反向模式 | 10 - 20 V |
    | 节点至封装热阻 | 一侧面 | 70 - 110°C/W |
    双侧面 | 40 - 65°C/W |

    3. 产品特点和优势


    - 优越的电路保护: 提供双双向高速保护,可有效防止短路、感应和雷击引起的损坏。
    - 快速响应: 在1微秒内进入电流限制状态,提供可靠的过电流和过电压保护。
    - 小尺寸封装: 采用小型表面贴装DFN封装,适合紧凑设计。
    - 合规环保: 符合RoHS标准,绿色安全。
    - 多种认证: 拥有多项行业认证,如UL认证,确保产品质量和可靠性。

    4. 应用案例和使用建议


    参考应用:
    TBU-PL系列广泛应用于语音/IP电话SLIC应用中。通过使用并联的金属氧化物避雷器(MOV)和TVS二极管(GDT),形成有效的防护解决方案。在高带宽敏感应用中,GDT可以替代MOV。
    使用建议:
    - 确保安装时TBU®设备的最大电压不被超过。
    - 配备过电压保护(OVP)装置以限制最高电压。
    - 小心处理TBU®设备复位,特别是在存在正常DC偏置的应用中。
    - 监控软件可以帮助确保TBU®设备正确复位。

    5. 兼容性和支持


    TBU-PL系列与其他电子元件和设备的兼容性良好,可与标准的SLIC、DSL和MDU/MTU设备配合使用。博恩斯公司提供了专业的技术支持和维护服务,用户可以通过邮件或电话联系获得帮助。

    6. 常见问题与解决方案


    常见问题:
    1. 触发后无法复位:
    - 解决方法:确保没有连续的高电压。如果需要,增加外部电路监测和软件控制。
    2. 运行电流过高:
    - 解决方法:检查电路连接是否正确,是否有过载现象。

    7. 总结和推荐


    综合评估:
    TBU-PL系列在多个关键参数上表现出色,如峰值脉冲耐压、连续AC RMS电压、快速响应时间和小巧封装,使其在电信设备和保护应用中非常有用。其优越的电路保护能力和环保特性使其在市场上具有很强的竞争力。
    推荐:
    强烈推荐使用TBU-PL系列,特别是对于需要高度可靠保护的电信和网络设备。此外,其广泛的适用性和优良的兼容性使其成为系统设计师的理想选择。

TBU-PL060-200-WH参数

参数
额定电流 200mA
额定电压 350V
冷电阻 -
最大稳态电流 -
不同电流时R值 -
长*宽*高 6.5mm(长度)*4mm(高度)
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TBU-PL060-200-WH厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

TBU-PL060-200-WH数据手册

厂牌 PDF简要描述 下载
BOURNS 浪涌抑制器 BOURNS TBU-PL060-200-WH TBU-PL060-200-WH数据手册

TBU-PL060-200-WH封装设计

查看详情并下载
Symbol
Footprint
3D Model
