首页  >  产品百科  >  4116R-1-100

4116R-1-100

产品分类: 网络阵列电阻
厂牌: BOURNS
产品描述: 10Ω ±50ppm/℃ 50ppm/℃ 250mW DIP-16 通孔安装 21.97mm*7.62mm*4.69mm
供应商型号: 652-4116R-1-10
供应商: Mouser
标准整包数: 1

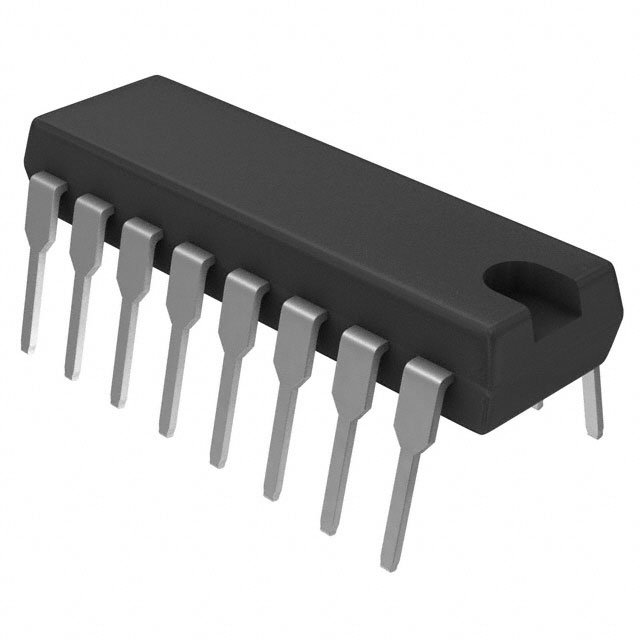

BOURNS 网络阵列电阻 4116R-1-100

4116R-1-100概述


    产品简介


    4100R系列厚膜模压双列直插式电阻是一款高精度、高性能的电子元器件。这类电阻广泛应用于电路设计中,尤其在需要高稳定性和精度的场合,如DRAM、SCSI接口和模拟信号处理等领域。4100R系列的特点包括ROHS合规版本、自动插入设备兼容性、卓越的封装完整性和改进的容差至±0.5%。

    技术参数


    - 电阻范围:10欧姆至10兆欧姆
    - 最大工作电压:100伏特
    - 温度系数:
    - 50Ω至2.2MΩ ±100 ppm/°C
    - <50Ω ±250 ppm/°C
    - >2.2MΩ ±250 ppm/°C
    - TCR跟踪:50 ppm/°C 最大;等值电阻
    - 电阻容差:参见电路
    - 工作温度:-55°C至+125°C
    - 绝缘电阻:≥10,000兆欧姆
    - 耐电压试验:200 VRMS
    - 焊接强度:符合MIL-STD-202方法208的要求

    产品特点和优势


    1. ROHS合规版本:确保产品符合环保标准,适用于对环保要求较高的应用场合。
    2. 自动插入设备兼容性:简化生产线,提高生产效率。
    3. 卓越的封装完整性:提高了产品的可靠性,减少了故障率。
    4. 改进的容差至±0.5%:提供更高的精确度和稳定性,适用于需要高精度的应用场景。

    应用案例和使用建议


    4100R系列电阻在各种工业和消费电子产品中有着广泛应用。例如,在DRAM内存模块中,它可以提供稳定的阻值,以保证内存的正常工作。在SCSI接口中,它的高稳定性有助于数据传输的准确性。对于模拟信号处理,它的小型化和高精度可以提升信号质量。
    使用建议:
    - 在高温环境下使用时,应注意监测工作温度,以防止过热。
    - 在高精度应用中,应选择容差较低的产品(如±0.5%)。
    - 在设计电路时,考虑到环境湿度的影响,选择具有良好湿气抵抗力的产品。

    兼容性和支持


    4100R系列电阻兼容于大多数自动插入设备,方便生产和集成到现有的生产线中。制造商提供详尽的技术文档和支持服务,用户可以联系技术支持以获取更多帮助。此外,制造商还提供相关应用笔记,以帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    - 问题1:如何判断电阻是否符合ROHS标准?
    解决方案:查看电阻型号后缀,含有“LF”字样的为ROHS合规版本。

    - 问题2:在焊接过程中发现电阻的引脚易氧化。
    解决方案:使用抗氧化焊料,并在焊接后及时清洁引脚表面。
    - 问题3:如何确定电阻的具体值?
    解决方案:根据电阻型号和后缀代码进行查找。例如,“4116R-1-120”的后缀“120”代表电阻值为120000欧姆(120千欧姆)。

    总结和推荐


    综上所述,4100R系列厚膜模压双列直插式电阻凭借其出色的性能和高可靠性,非常适合需要高精度和稳定性的应用场景。无论是DRAM内存模块、SCSI接口还是模拟信号处理,这些电阻都能表现出色。鉴于其多样化的规格选择和广泛的兼容性,强烈推荐此产品用于各种高要求的电路设计中。

4116R-1-100参数

参数
电阻值 10Ω
电阻个数 -
精度 -
温度系数 ±50ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 250mW
电阻器匹配率漂移 50ppm/℃
长*宽*高 21.97mm*7.62mm*4.69mm
通用封装 DIP-16
安装方式 通孔安装
零件状态 在售
包装方式 管装

4116R-1-100厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

4116R-1-100数据手册

厂牌 PDF简要描述 下载
BOURNS 网络阵列电阻 BOURNS 4116R-1-100 4116R-1-100数据手册

4116R-1-100封装设计

查看详情并下载
Symbol
Footprint
3D Model
