ZV25K0603300NIR1HT

产品分类: 压敏电阻
厂牌: BOURNS
产品描述: 39V 30A 1 31.2V 429V 31V 25V 100mJ 165pF@1kHz 0603 贴片安装
供应商型号: 2048787
供应商: 海外现货
标准整包数: 50

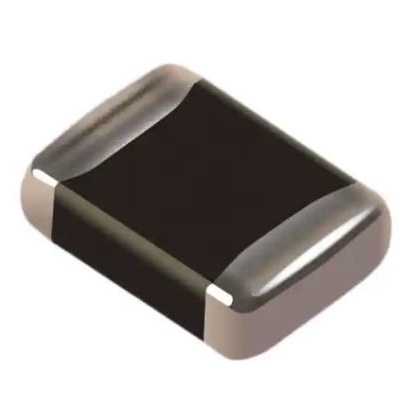

BOURNS 压敏电阻 ZV25K0603300NIR1HT

ZV25K0603300NIR1HT概述

    ZVHT SMD Series - Low Voltage, High Temperature Varistors

    产品简介


    ZVHT SMD 系列是专为保护低电压电子设备而设计的超低压高温度压敏电阻。该系列适用于从 3 V 至 170 V 的直流工作电压范围,能够在广泛的温度范围内(-55°C 至 +150°C)提供稳定的保护。ZVHT 系列特别适用于电路板上的集成电路及其他组件保护。

    技术参数


    - 型号:ZV2M0603HT, ZV2M0805HT, ZV2M1206HT 等多种型号可供选择。
    - 额定电压:交流电压范围为 3 V 至 170 V,直流电压范围为 2 V 至 130 V。
    - 峰值瞬态电流:高达 1200 A。
    - 峰值瞬态能量:可达 12.2 J。
    - 响应时间:< 2 ns。
    - 最大连续工作温度:+150°C。

    产品特点和优势


    1. 低克林电压:低克林电压(Vc)有助于减少电路干扰。
    2. 快速响应:响应时间短,能够快速吸收瞬态能量。
    3. 高温稳定性:能在高达 150°C 的环境下保持稳定性能。
    4. 宽温范围:能够在极端低温至高温的环境中工作,适用于恶劣条件下的应用。
    5. 环保材料:无铅锡镍(NiSn)端子,符合 RoHS 规范。

    应用案例和使用建议


    ZVHT 系列广泛应用于抑制电路板上的电感开关瞬变事件,以及静电放电(ESD)保护(如 IEC 1000-4-2 和 MIL-STD 883C 方法 3015.7 标准)。此外,它还可以替换许多场合下更大的表面贴装瞬变电压抑制二极管(TVS)。
    使用建议:
    - 在设计电路时,需考虑瞬态电压的影响,以确保足够的能量吸收能力。
    - 考虑到不同型号有不同的电压等级,根据具体需求选择合适的型号。
    - 需要结合实际环境测试,以确保实际性能符合预期。

    兼容性和支持


    ZVHT 系列与市场上大多数标准电路板兼容,适用范围广泛。制造商提供全面的技术支持,包括详细的焊锡指南和可靠性测试程序,以确保最佳性能。

    常见问题与解决方案


    - Q: 如何处理焊接过程中的热冲击?
    - A: 推荐使用预热到接近峰值焊接温度 100°C 以避免热冲击。

    - Q: 使用焊料和助焊剂时需要注意什么?
    - A: 建议使用非活性(R)或温和活性(RMA)助焊剂,避免使用酸性较强的助焊剂,以免造成泄漏电流路径。

    总结和推荐


    ZVHT SMD 系列具有优秀的瞬态能量吸收能力和宽泛的工作温度范围,适合需要在恶劣条件下工作的各种电子设备。综合来看,这款产品无论是在性能还是可靠性方面都表现出色,强烈推荐在各类高要求应用中使用。
    通过上述详细介绍,我们对 ZVHT SMD 系列的特点、性能及应用有了深入理解,进一步验证了其作为高质量保护装置的价值和实用性。

ZV25K0603300NIR1HT参数

参数
压敏电压 39V
最大直流电压 31V
最大交流电压 25V
最大压敏电压 429V
最小压敏电压 31.2V
浪涌电流 30A
不同频率时的电容 165pF@1kHz
能量 100mJ
电路数 1
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZV25K0603300NIR1HT厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

ZV25K0603300NIR1HT数据手册

厂牌 PDF简要描述 下载
BOURNS 压敏电阻 BOURNS ZV25K0603300NIR1HT ZV25K0603300NIR1HT数据手册

ZV25K0603300NIR1HT封装设计

查看详情并下载
Symbol
Footprint
3D Model
