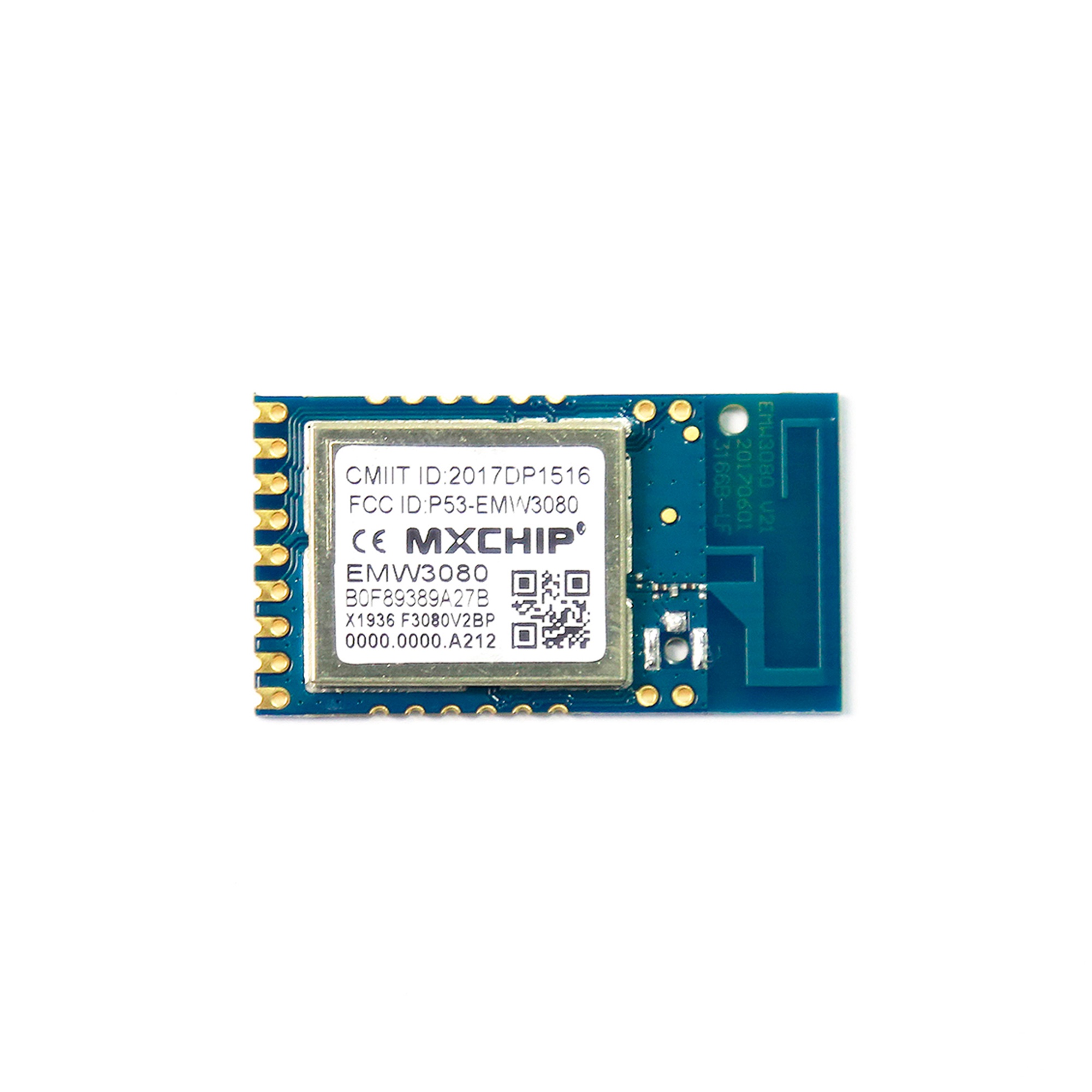

EMW3080(BP)

产品分类:
产品描述: 庆科MXCHIP Wi-Fi 模组经典家电推荐款板载天线
供应商型号: 14M-EMW3080(BP)
供应商: 云汉优选
标准整包数: 1
MXCHIP/上海庆科信息  EMW3080(BP)

EMW3080(BP)概述

    EMW3080 Wi-Fi 物联网模组技术手册

    一、产品简介


    产品概述
    EMW3080是一款专为物联网应用设计的Wi-Fi模组,由上海庆科信息技术有限公司生产。该模组集成了ARM Cortex-M4F内核的Wi-Fi微控制器MX1290,提供了超高的集成度和丰富的外设接口。EMW3080支持2.4GHz IEEE 802.11 b/g/n标准,能够广泛应用于智能家电、智能电工产品及工业自动化等领域。

    二、技术参数


    电气参数
    - 电压输入:3.0V ~ 3.6V
    - 工作环境温度:-20°C ~ +85°C
    - 处理器:
    - MX1290:主频高达125MHz
    - MX1290V2:主频高达62.5MHz
    - 存储器:
    - 256K字节SRAM
    - 512K字节ROM
    - 512字节OTP存储区域
    - 2M字节XIP闪存
    - Wi-Fi参数:
    - 支持IEEE 802.11 b/g/n标准,单频2.4GHz
    - 内置自校准功能的功率放大器(PA)
    - 支持802.11e QoS Enhancement (WMM)
    - 支持WPA/WPA2 PSK、Open/WEP/TKIP/CCMP
    - 支持WPS,Wi-Fi Direct
    - 支持IEEE Power Save节能模式
    - MX1290:支持HT20/HT40,150Mbps max.
    - MX1290V2:支持HT20,72.2Mbps max.
    外设接口
    - GPIO:13个
    - SPI:1个
    - I2C:2个,支持400K高速模式
    - PWM:6个,频率高达2MHz
    - UART:2个,支持硬件流控制
    - ADC:1个通道
    - 低功耗RTC

    三、产品特点和优势


    EMW3080具有以下显著特点和优势:
    - 高性能处理器:集成了Cortex-M4F内核的MX1290处理器,具备高速运算能力,确保数据处理和通信效率。
    - 丰富外设接口:提供多种外设接口,包括13个GPIO、2个UART等,满足各种复杂应用场景的需求。
    - 稳定Wi-Fi连接:内置功率放大器和自校准功能,确保在多种环境下稳定的Wi-Fi连接性能。
    - 灵活部署:提供邮票孔SMT或插针安装方式,易于集成到不同设备中。
    - 强大软件支持:提供MXOS和AliOS操作系统支持,以及各大云平台接入SDK和AT指令,方便快速开发。

    四、应用案例和使用建议


    应用案例
    - 智能家电:如智能冰箱、洗衣机等,通过EMW3080实现远程控制和数据传输。
    - 智能电工产品:如智能插座、照明系统等,通过Wi-Fi连接实现智能化管理。
    - 工业自动化:适用于工厂自动化系统,实现远程监控和数据采集。
    使用建议
    - 在设计产品时,根据具体需求选择合适的处理器版本(MX1290或MX1290V2),以获得最佳性能和成本效益。
    - 注意合理布局和布线,特别是天线部分,以避免信号干扰和提升通信质量。
    - 使用外部参考电路和开发工具,有助于简化开发流程并加速产品上市时间。

    五、兼容性和支持


    EMW3080模组保持与同类封装模组的引脚兼容性,易于替换和升级。上海庆科信息技术有限公司提供了丰富的配套软件支持,包括MXOS和AliOS操作系统,各大云平台接入SDK和AT指令。此外,公司还提供了完善的开发板、生产治具及技术支持服务,确保用户可以高效完成开发和生产任务。

    六、常见问题与解决方案


    问题1:如何进入ISP烧录模式?
    解决方案:将PA30引脚设置为低电平,启动模组即可进入ISP烧录模式。
    问题2:如何配置启动模式?
    解决方案:通过检测PA0、PA30、PA11和PA8引脚的状态,模组可以进入不同的启动模式。详见《引脚定义》表3。

    七、总结和推荐


    总体评价
    EMW3080 Wi-Fi模组凭借其高性能处理器、丰富的外设接口、稳定可靠的Wi-Fi连接能力和强大的软件支持,成为物联网应用的理想选择。它不仅适合智能家电、智能电工产品和工业自动化等领域,还因其灵活的部署方式和全面的技术支持而备受青睐。
    推荐结论
    强烈推荐EMW3080 Wi-Fi模组应用于各类物联网项目中。其卓越的性能和广泛的兼容性,使得开发人员能够轻松构建高效稳定的物联网解决方案。

EMW3080(BP)参数

参数
零件状态 在售

EMW3080(BP)厂商介绍

MXCHIP(迈智电子)是一家全球领先的物联网解决方案提供商,专注于无线通信模块、智能硬件和云平台服务的开发与创新。公司主营产品包括:

1. 无线通信模块:涵盖Wi-Fi、蓝牙、Zigbee等多种无线通信技术,广泛应用于智能家居、智能穿戴、智能城市等领域。

2. 智能硬件:包括智能插座、智能灯泡、智能门锁等,为用户带来便捷的智能生活体验。

3. 云平台服务:提供设备管理、数据分析、远程控制等功能,助力企业实现智能化升级。

MXCHIP的优势在于:

1. 技术创新:拥有强大的研发团队,持续推出具有竞争力的新产品。

2. 品质保证:严格遵循国际质量标准,确保产品的可靠性和稳定性。

3. 定制服务:根据客户需求提供个性化解决方案,满足多样化的应用场景。

4. 完善的售后服务:提供技术支持和售后保障,确保客户利益。

EMW3080(BP)数据手册

厂牌 PDF简要描述 下载
MXCHIP/上海庆科信息 MXCHIP/上海庆科信息 EMW3080(BP) EMW3080(BP)数据手册

EMW3080(BP)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.25
10+ ¥ 15.625
50+ ¥ 15
库存: 100
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 16.25
