2610011025000

产品分类:
厂牌: WURTH
产品描述: 伍尔特 WiFi模块, UART(通用异步收发器)总线接口, 支持802.11b/g/n协议, 3.3V
供应商型号: 2059976
供应商: 海外现货
标准整包数: 1

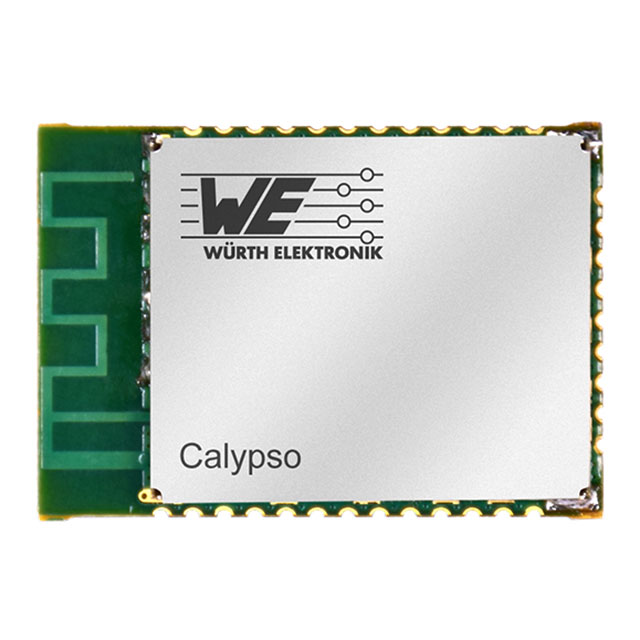

WURTH  2610011025000

2610011025000概述

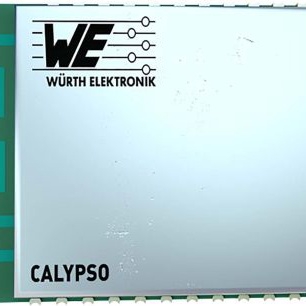

    WIRL-WIFS Calypso Wi-Fi Module Technical Overview

    1. 产品简介


    WIRL-WIFS Calypso Wi-Fi模块是一款高性能、高集成度的无线通信模块,专为各类通用电子设备设计。其主要功能是通过Wi-Fi技术实现设备之间的无线通信。该模块广泛应用于物联网(IoT)、智能家居、工业自动化等领域,能够提供稳定的网络连接和高效的数据传输。

    2. 技术参数


    - 尺寸:[mm]
    6.1 x 18.0, 1.5, 12.0, 0.8, 7.6 x 16.5, 27.5 ±0.4, 1.0, 19.0 ±0.4, 1, 1.5, 13, 14, 22, 34, 23, 3.0 ±0.2
    - 推荐焊盘图案:[mm]
    1.5, 12.0, 18.0, 16.5, 0.8, 1.5, 20.0, 3.9, 12.5, 5.2, 12.5, 6.1, 1.5, 无金属
    - 电气特性:
    - 操作供电电压范围:2.1 V 至 3.6 V
    - 推荐供电电压:3.3 V
    - 睡眠模式电流:10 μA
    - 发射电流:230 mA
    - 接收电流:76 mA
    - 频率范围:2412 MHz 至 2472 MHz
    - 最大输出功率:18 dBm(e.r.p),16 dBm(50 Ω)
    - 最大比特率:72200 kbps
    - 射频接口:ANT, RF, GND, VCC
    - 状态指示:STATUSIND0, STATUSIND1
    - 复位输入:/RESET
    - 应用模式控制:APPMODE0, APPMODE1
    - 其他控制信号:/CTS, /RTS, WAKEUP, UTXD, URXD

    3. 产品特点和优势


    WIRL-WIFS Calypso Wi-Fi模块具有如下特点和优势:
    - 集成度高:集成了微控制器、射频芯片组、存储器等多种功能于一体。
    - 高性能Wi-Fi通信:支持IEEE802.11bgn标准,确保高速稳定的数据传输。
    - 低功耗:在睡眠模式下仅需10μA电流,有效延长设备续航时间。
    - 多协议支持:除了基本的Wi-Fi通信,还支持多种I/O端口和控制信号,适用于不同应用场景。
    - 可靠性高:符合RoHS和REACH标准,确保环保和安全。

    4. 应用案例和使用建议


    WIRL-WIFS Calypso Wi-Fi模块常用于智能家电、安防系统、工业自动化等场合。例如,在一个智能家居项目中,该模块可以用来连接Wi-Fi网络并实现远程控制。使用时应注意以下几点:
    - 正确配置Wi-Fi参数:确保模块正确连接到目标网络。
    - 散热措施:在高温环境下使用时应采取适当的散热措施。
    - 电源管理:合理规划供电线路以保证电流稳定,避免模块损坏。

    5. 兼容性和支持


    - 兼容性:模块具有多种接口,可与各种传感器、显示器和其他设备无缝对接。
    - 技术支持:制造商提供详细的文档和技术支持服务,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题一:模块无法正常启动
    解决方案:检查供电电压是否在规定范围内,确保所有连接线接触良好。
    - 问题二:数据传输不稳定
    解决方案:确认Wi-Fi信号强度和质量,适当调整天线位置或增强信号。

    7. 总结和推荐


    WIRL-WIFS Calypso Wi-Fi模块以其出色的性能、高度集成和易用性,成为物联网和智能家居项目的理想选择。其强大的兼容性和全面的技术支持也使其在市场上具备极强的竞争力。强烈推荐在需要稳定可靠的无线通信解决方案的项目中使用这款模块。

2610011025000参数

参数
通用封装 SMD-34P
包装方式 卷带包装

2610011025000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

2610011025000数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 2610011025000 2610011025000数据手册

2610011025000封装设计

查看详情并下载
Symbol
Footprint
3D Model
