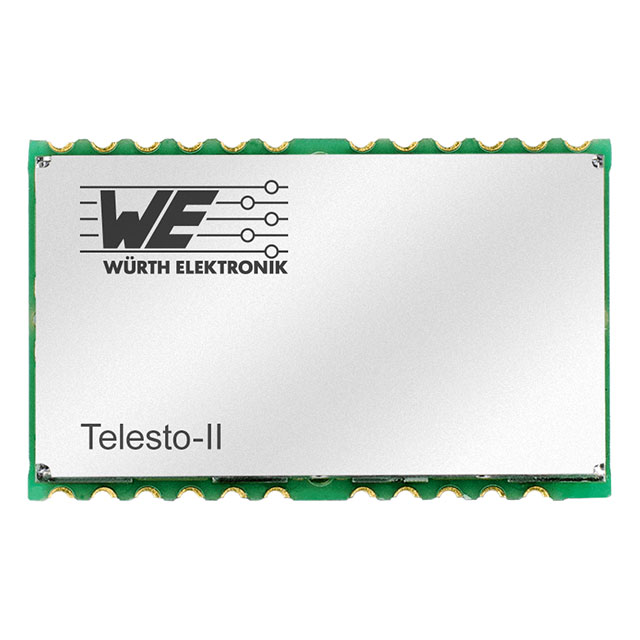

WURTH  2607021191010

2607021191010概述

    # Telesto-II Reference Manual

    1. 产品简介


    1.1. 基本介绍
    Telesto-II 是一款无线通信模块,适用于控制系统、远程控制、传感器等设备之间的无线数据交换。它支持多种寻址模式,可以处理诸如校验和计算、地址解析、重复未确认报文等无线电特定任务,从而减轻主机系统的负担。Telesto-II 非常适合用于需要小数据包之间不频繁交换的场合,其使用异步跳频(FHSS)技术需要特别注意配置参数以确保网络的正常运行。
    1.2. 订购信息
    | 订单代码 | 描述 |

    | 2607021191010 | 915MHz FHSS 射频模块 |
    | 2607021191019 | 包含三个模块的开发样本套件 |
    | 2607029291011 | 评估套件,包括评估板和USB适配器 |

    2. 技术参数


    2.1. 推荐操作条件
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 环境温度 | -40 | 25 | 85 | °C |
    | 供电电压 | 2.0 | 3.0 | 3.6 | V |
    2.2. 绝对最大额定值
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCC | -0.3 | - | 3.9 | V |
    | 模块任何IO引脚上的电平 | -0.3 | VCC+0.3 | 3.9 | V |
    | 输出RF电平 | 14 | - | dBm |
    | 输入RF电平 | 10 | - | dBm |
    2.3. 功耗
    | 条件 | 电流消耗(mA) |

    | 发送状态(最大输出功率) | 53 |
    | 接收状态 | 30 |
    | 低功耗模式(LPM3),射频关闭,通过ACLK使能UART | 3 |
    2.4. 射频特性
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 最大输出功率 | 14 | 14 | dBm |
    | 最佳输入灵敏度 | -99 | - | dBm |
    | 频率范围 | 902.5 | - | 927.5 | MHz |
    2.5. 引脚特性
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | GPIO最大电流/引脚 | - | 2 | mA |
    | GPIO最大电流/总和 | - | 48 | mA |
    | 内部上拉电阻 | 20 | 35 | 50 | kΩ |
    | 内部下拉电阻 | 20 | 35 | 50 | kΩ |
    2.6. 集成闪存特性
    集成闪存具有有限的循环次数,保证最小值为10000次,典型值为100000次。为了防止应用过度使用闪存循环,应实现方法以避免不必要的闪存写入操作,例如在任何CMDSETREQ命令之前进行CMDGETREQ查询。
    3. 引脚排列
    | 引脚编号 | 名称 | 方向 | 描述 |
    ||
    | 1 | ANT | I/O | 天线连接,50Ω |
    | 2 | GND | 电源 | 供电地 |
    | 3 | VCC | 电源 | 供电电压 |
    | 4 | UTXD | 输出 | UART TX(模块传输) |
    | 5 | URXD | 输入 | UART RX(模块接收) |
    | 6 | /RTS | 输出 | 当UART缓冲区满时为高电平信号。当为高电平时,所有接收到的UART字节将被丢弃。|
    4. 快速启动
    4.1. 最小引脚配置
    出厂状态下,模块立即可操作。所需最少引脚配置为VCC、GND、UTXD和URXD。若模块需连接至PC,则需使用适配器(TTL到RS-232或TTL到USB)。
    4.2. 上电
    条件:Δt > 2ms。
    图3:上电
    4.3. 快速启动示例
    发送并接收:“Hello World”字符串。
    5. 功能描述
    5.1. 操作模式
    Telesto-II 支持两种操作模式:透明模式(透明数据传输)和命令模式(模块配置及数据传输)。默认情况下,模块在透明模式下运行。
    5.2. 参数调整
    非易失性参数只能在命令模式下使用CMDSETREQ命令修改。而易失性设置可以通过显式命令访问每个参数。
    5.3. 设备寻址和无线监控
    模块支持所谓的地址模式。相应用户设置参数MACAddrMode决定了所有模块范围内、网络内或单个模块接收特定消息的情况。可以禁用地址解析,模块将作为“数据嗅探器”,接收所有数据包并通过串行接口转发,无论地址模式如何。这种模式下,模块不会发送任何确认。
    6. 主机连接
    在出厂状态下,UART的配置为9600波特率,数据格式为8数据位,无校验,1停止位。数据速率是通过配置结构来调整的,可以配置UARTBaudrate、UARTDatabits、UARTParity 和UARTStoppbits等参数。
    7. 命令接口
    命令模式下,通信通过预定义的命令进行。这些命令必须按照描述的格式以数据包的形式发送。
    8. 用户设置-模块配置值
    用户设置存储在模块内部闪存中,启动时加载到易失性设置中。易失性设置可以根据特殊命令修改,但重启后会恢复为用户设置的内容。非易失性用户设置可以通过特定命令进行修改。
    9. 定时参数
    定时参数涵盖了复位行为、进入/离开低功耗模式的延迟,以及数据传输/数据包生成过程中的延迟等信息。
    10. 射频参数
    Telesto-II 工作在915 MHz频段,使用50个活动信道,其中信道200和252不用于任何射频活动。这些信道采用500kHz的间隔,可以在默认RF数据速率(38400 baud)下正常工作。
    11. 电池供电操作
    Telesto-II 在TRXDIS引脚控制下的两种操作模式分别是:激活模式(TRXDIS低电平)和待机模式(TRXDIS高电平)。
    12. 定制固件
    定制固件包括标准固件的自定义配置、客户特定固件以及客户固件,这三种方式均可创建独一无二的订购编号。每次修改都需要客户请求和发布流程。
    13. 固件更新
    所有产品都可能定期经历维护、安全性和功能更新。对于标准产品,这些更新通过PCN过程进行管理。客户可以请求创建定制产品,以确保接收到验证后的固件。
    14. 固件历史
    版本1.0.0:“生产”
    - 首次产品发布。
    版本1.1.0:“生产”
    - 改进了频率跳跃的频道检测方法。
    15. 设计指南
    提供了一些建议,包括电路原理图和布局设计建议,旨在降低潜在问题的风险,提高无线电性能和一致性。
    16. 参考设计
    Telesto-II在相应的评估板上进行了测试和认证。为了满足欧盟指令2014/53/EU附件I的要求,评估板作为参考设计。
    17. 制造信息
    Telesto-II属于JEDEC湿度敏感度等级3 (MSL3),需特别处理。详细的湿度处理、拾取、运输和使用方法可以在IPC/JEDEC J-STD-033标准中找到。
    18. 物理尺寸
    | 尺寸 | 长 x 宽 x 高(mm) |

    | 17x27x22mm
    | 重量 | 3g |
    19. 标记
    Lot号结构包括五个区块,区块内容分为产品标识、硬件版本、日期代码、固件版本等。
    20. Ex保护信息
    如果最终产品需要在Ex保护区域使用,相关信息如下:
    - 模块本身未配备保险丝。
    - 模块的最大输出功率为14dBm。
    - 所有电容器的总电容为335.9nF。
    - 所有电感器的总电感为62.5nH。
    21. 参考文献
    - 等
    22. 监管合规信息
    - 重要声明:FCC
