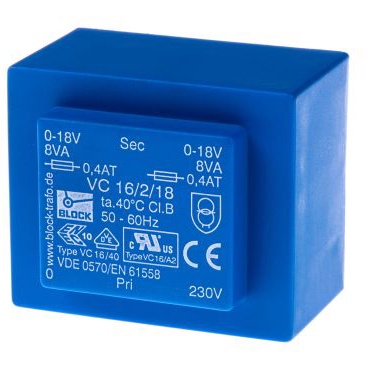

VC 16/2/18

产品分类: 电源变压器
产品描述: 18V,36V 880mA,440mA Dual 16VA 230V Single 通孔安装 57mm*39mm*48mm
供应商型号: VC 16/2/18
供应商: 国内现货
标准整包数: 1
BLOCK TRANSFORMATOREN-ELEKTRONIK 电源变压器 VC 16/2/18

VC 16/2/18概述

    安全隔离变压器VC型产品技术手册

    1. 产品简介


    安全隔离变压器VC型是一种专为印刷电路板(PCB)安装设计的安全隔离变压器。这类变压器符合VDE 0570/EN 61 558、UL 506和CSA 22.2标准,适用于多种电子设备和系统。其主要功能是提供电气隔离,保护电子设备免受电压波动和短路影响,确保系统的稳定运行和安全操作。

    2. 技术参数


    - 测试电压:初级-次级5000 V,50 Hz;次级-次级250 V,50 Hz
    - 额定输入电压:230 V
    - 频率范围:50 - 60 Hz
    - 绝缘等级:VDE(B=130°C);UL+CSA Class 105(A=105°C)
    - 最大环境温度:具体型号有所不同,参见下表
    - 外壳防护等级:连接IP 00;外壳IP 65
    - 输出功率:3.2 VA 至 16 VA
    - 接线方式:焊接引脚用于印刷电路板安装
    输出电压及电流参数表:
    | 型号 | 额定输出电压(V) | 输出电流(A) | 认证 |
    ||
    | VC 3.2/2/6 | 2x6 | 2x0.266 | 1.2 |
    | VC 3.2/2/8 | 2x8 | 2x0.20 | 1.2 |
    | VC 3.2/2/9 | 2x9 | 2x0.177 | 1.2 |
    | VC 3.2/2/12| 2x12 | 2x0.133 | 1.2 |
    | VC 3.2/2/15| 2x15 | 2x0.106 | 1.2 |
    | VC 3.2/2/18| 2x18 | 2x0.088 | 1.2 |
    | VC 3.2/2/24| 2x24 | 2x0.066 | 1.2 |
    | 型号 | 额定输出电压(V) | 输出电流(A) | 认证 |
    ||
    | VC 5.0/2/6 | 2x6 | 2x0.416 | 1.2 |
    | VC 5.0/2/8 | 2x8 | 2x0.321 | 1.2 |
    | VC 5.0/2/9 | 2x9 | 2x0.277 | 1.2 |
    | VC 5.0/2/12| 2x12 | 2x0.208 | 1.2 |
    | VC 5.0/2/15| 2x15 | 2x0.166 | 1.2 |
    | VC 5.0/2/18| 2x18 | 2x0.138 | 1.2 |
    | VC 5.0/2/24| 2x24 | 2x0.104 | 2 |
    | 型号 | 额定输出电压(V) | 输出电流(A) | 认证 |
    ||
    | VC 10/2/6 | 2x6 | 2x0.833 | 1.2 |
    | VC 10/2/8 | 2x8 | 2x0.625 | 1.2 |
    | VC 10/2/9 | 2x9 | 2x0.555 | 1.2 |
    | VC 10/2/12 | 2x12 | 2x0.416 | 1.2 |
    | VC 10/2/15 | 2x15 | 2x0.333 | 1.2 |
    | VC 10/2/18 | 2x18 | 2x0.277 | 1.2 |
    | VC 10/2/24 | 2x24 | 2x0.208 | 2 |
    | 型号 | 额定输出电压(V) | 输出电流(A) | 认证 |
    ||
    | VC 16/2/6 | 2x6 | 2x1.33 | 1.2 |
    | VC 16/2/8 | 2x8 | 2x1.00 | 1.2 |
    | VC 16/2/9 | 2x9 | 2x0.88 | 1.2 |
    | VC 16/2/12 | 2x12 | 2x0.66 | 1.2 |
    | VC 16/2/15 | 2x15 | 2x0.53 | 1.2 |
    | VC 16/2/18 | 2x18 | 2x0.44 | 1.2 |
    | VC 16/2/24 | 2x24 | 2x0.33 | 2 |

    3. 产品特点和优势


    - 双重输出绕组:支持串联或并联连接,灵活应用于不同应用场景。
    - 非短路证明:能够有效避免因短路引起的故障。
    - 耐高温性能:最高可达60°C的环境温度。
    - 高效率:典型效率高达80%,适用于各种高效率要求的应用。
    - UL 94 V0等级材料:采用真空环氧树脂浇注,具有自熄灭特性。
    - 严格测试:所有产品均经过100%测试,确保可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 医疗设备:保证病人安全的同时提供稳定的电源。
    - 工业自动化设备:为控制器、传感器等提供稳定的隔离电源。
    - 消费电子产品:例如家用电器中的电源模块。
    使用建议:
    - 确保正确连接输出端口,以实现串联或并联配置。
    - 在安装过程中注意散热,避免长时间高温工作。
    - 在特定环境中可能需要额外的冷却措施,如风冷或液冷系统。

    5. 兼容性和支持


    该产品与常见的PCB安装兼容,易于集成到现有系统中。供应商提供详细的技术支持和售后服务,以帮助客户解决问题和优化应用方案。

    6. 常见问题与解决方案


    - 问题1:安装后无法正常工作
    - 解决方法:检查接线是否正确,确保无虚焊和短路现象。必要时请参照手册重新测试。

    - 问题2:输出电压不稳定
    - 解决方法:检查输入电压是否在允许范围内。如有异常波动,请安装稳压器进行处理。

    - 问题3:温升过高
    - 解决方法:确保良好的通风环境,考虑增加散热片或风扇辅助散热。

    7. 总结和推荐


    该安全隔离变压器VC型产品凭借其优异的电气性能和坚固的结构设计,在医疗、工业自动化、消费电子等多个领域表现出色。它不仅具备高度的可靠性和安全性,还能满足各种复杂应用场景的需求。综合以上因素,我们强烈推荐使用此款产品,以确保您的电子设备运行稳定且安全。

VC 16/2/18参数

参数
次级电压 18V,36V
初级绕组 Single
次级绕组 Dual
中心抽头 -
额定功率 16VA
输出电压 -
初级电压 230V
次级电流 880mA,440mA
长*宽*高 57mm*39mm*48mm
安装方式 通孔安装

VC 16/2/18厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VC 16/2/18数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 电源变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VC 16/2/18 VC 16/2/18数据手册
