FL 4/8

产品分类: 电源变压器
产品描述: 8V,16V 500mA,250mA Dual 4VA 115V,230V Dual 通孔安装 53mm*19.6mm*44mm
供应商型号: 2016934
供应商: 海外现货
标准整包数: 1

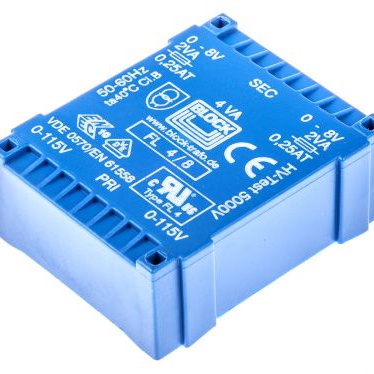

BLOCK TRANSFORMATOREN-ELEKTRONIK 电源变压器 FL 4/8

FL 4/8概述


    产品简介


    FL系列低轮廓变压器
    FL系列低轮廓变压器(Flat Profile Transformer)是一款专为各种应用设计的高效电源转换装置。该系列产品具备多种输出电压和功率等级,可以满足不同需求。其核心特点是具有双二次绕组,支持串联或并联连接,可以灵活应用于各种电路设计中。这些变压器广泛应用于工业控制、通信设备、医疗设备及家用电器等领域。

    技术参数


    | 参数 | 型号 |

    | 输入电压 | 2x115V|
    | 频率范围 | 50-60Hz|
    | 空载损耗(典型值)| 0.6-4.0W |
    | 输出电压/型号 | 见表 |
    | 空载电压(约x因子)| 1.12-1.35 |
    | 功率 | 2.0-52.0VA|
    | 认证标志 | C-UL-US, ENEC 10 (VDE)|
    | 短路强度 | 不短路保护|
    | 防护等级 | IP00 |
    | 安全等级 | II级 |
    | 最大环境温度 | 40°C |
    | 绝缘系统等级 | VDE=E, UL=105 |
    | 测试电压 | 5000V, 50Hz |
    | 效率 | 66%-81% |
    | 封装方式 | 注塑封装 |
    | 重量 | 0.12-0.98kg |
    | 订单编号 | 见表 |

    产品特点和优势


    1. 双二次绕组设计:
    FL系列变压器具有双二次绕组,可以在不同模式下(串联或并联)灵活运行,适应多样的电路需求。
    2. 低轮廓设计:
    由于采用了低轮廓设计,FL系列能够在紧凑的空间内工作,非常适合于空间受限的应用场合。
    3. 优良的防护和认证:
    符合IEC 61558-2-6和DIN EN 61558-2-6标准,具备C-UL-US和ENEC 10 (VDE)认证,确保了安全性和可靠性。
    4. 高效率:
    FL系列变压器具备高达81%的效率,能显著降低能耗,延长设备寿命。

    应用案例和使用建议


    应用案例:
    FL系列变压器已被广泛应用于工业控制设备中,如可编程逻辑控制器(PLC)、变频器等。此外,在通信基站和家用电器中也得到了广泛应用。
    使用建议:
    1. 散热管理: 在高功率应用中,需要合理安排散热措施,以确保长期稳定运行。
    2. 匹配负载: 在使用过程中,应选择与输出电压相匹配的负载,避免过载导致损坏。
    3. 正确接线: 双二次绕组可根据需要进行串联或并联连接,需按照手册要求正确接线,以达到最佳效果。

    兼容性和支持


    兼容性:
    FL系列变压器与大多数工业标准接口兼容,能够无缝集成到现有系统中。
    支持和服务:
    厂商提供详尽的技术文档和在线技术支持,对于复杂问题,可通过邮件或电话直接联系厂家工程师获取帮助。

    常见问题与解决方案


    问题1:空载电压过高
    - 解决方案:检查输入电压是否在正常范围内,确保电源连接无误。
    问题2:效率低于预期
    - 解决方案:确认所有连接点接触良好,必要时清洁或重新焊接。
    问题3:无法通过认证测试
    - 解决方案:确保使用原厂配件,并严格按照手册指示操作。

    总结和推荐


    总体评价:
    FL系列低轮廓变压器凭借其出色的性能、可靠的设计和全面的支持服务,在市场上具有极高的性价比和竞争力。其多样化的产品规格可以满足不同用户的需求,适用于广泛的工业和消费电子产品。
    推荐理由:
    FL系列是理想的电源转换解决方案,特别是在空间有限且对效率要求较高的应用场景中表现出色。我们强烈推荐给正在寻找高效、紧凑型电源解决方案的客户。

FL 4/8参数

参数
次级绕组 Dual
中心抽头 -
额定功率 4VA
输出电压 -
初级电压 115V,230V
次级电流 500mA,250mA
次级电压 8V,16V
初级绕组 Dual
长*宽*高 53mm*19.6mm*44mm
安装方式 通孔安装

FL 4/8厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

FL 4/8数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 电源变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK FL 4/8 FL 4/8数据手册

FL 4/8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 232.9391
9+ ¥ 224.5809
18+ ¥ 219.7586
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 232.93
