VC 10/1/12

产品分类: 电源变压器
产品描述: 12V(AC) 10VA 230V(AC) 通孔安装 51mm*43mm*34.6mm
供应商型号: ET-4209756
供应商: 海外现货
标准整包数: 1

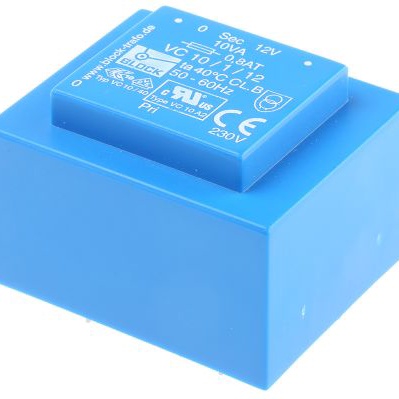

BLOCK TRANSFORMATOREN-ELEKTRONIK 电源变压器 VC 10/1/12

VC 10/1/12概述

    高品质PCB变压器技术手册

    产品简介


    本手册详细介绍了BLOCK Transformatoren-Elektronik GmbH生产的VC 10/1/12 PCB变压器。这是一种安全隔离变压器,旨在提供最高效率并保证最小尺寸。该变压器适用于需要高效率转换和安全性能的应用场合,如家电设备、工业控制和通信系统等领域。

    技术参数


    - 输入数据
    - 输入电压:230 V
    - 频率范围:50 - 60 Hz
    - 空载损耗(典型值):1.5 W

    - 输出数据
    - 输出电压:12 V
    - 空载电压(约x倍):1.25
    - 效率:74 %
    - 功率:10.0 VA

    - 标准与安全
    - 认证:C-UL-US, ENEC 10 (VDE)
    - 短路强度:非短路保护型
    - 防护等级:IP 00
    - 安全等级(预备):II
    - 最大环境温度:40 °C
    - 绝缘系统等级:VDE=B, UL=105
    - 测试电压:5000 V, 50 Hz

    - 机械数据
    - 类型:封装式
    - 芯片类型:EI 48/16,8
    - 接线端子:印刷电路板用引脚
    - 引脚直径:0.8 mm
    - 重量:0.28 kg

    产品特点和优势


    1. 高效率:VC 10/1/12提供了74%的高效率,保证了更低的能耗。
    2. 安全隔离:符合IEC 61558-2-6、DIN EN 61558-2-6及VDE 0570部分2-6的标准,确保了高安全性。
    3. 紧凑设计:最小化的设计使其能够适配于空间受限的环境。
    4. UL认证:通过了C-UL-US和ENEC 10 (VDE)认证,进一步增强了产品的可靠性。

    应用案例和使用建议


    - 应用案例:该变压器广泛应用于家用电器、工业自动化控制和电信设备中。特别是在需要高效且紧凑电源转换的场合。
    - 使用建议:建议在高温环境下使用时,应注意散热以避免过热,从而提高变压器的使用寿命。对于复杂的系统应用,可能需要额外的保护措施。

    兼容性和支持


    - 兼容性:VC 10/1/12可以与多种类型的印刷电路板兼容。同时,BLOCK Transformatoren-Elektronik GmbH为客户提供全面的技术支持和售后服务,包括但不限于安装指导和技术咨询。


    常见问题与解决方案


    - 问题1:空载时输出电压不稳定
    - 解决方案:检查负载连接情况,确保所有接线正确无误。如果问题仍然存在,请联系技术支持。

    - 问题2:工作时过热
    - 解决方案:在高负载或高温环境下工作时,考虑增加散热装置或改善通风条件。

    总结和推荐


    总体来说,VC 10/1/12是一款性能优越、适用性强的PCB变压器。其高效率、紧凑设计和严格的安全标准使得它在市场上具有很高的竞争力。因此,我们强烈推荐此产品用于各种需要高效电源转换的应用场合。如果您有任何疑问或需求,请随时联系BLOCK Transformatoren-Elektronik GmbH的专业团队。

VC 10/1/12参数

参数
额定功率 10VA
输出电压 -
初级电压 230V(AC)
次级电流 -
次级电压 12V(AC)
初级绕组 -
次级绕组 -
中心抽头 -
长*宽*高 51mm*43mm*34.6mm
安装方式 通孔安装

VC 10/1/12厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

VC 10/1/12数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 电源变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK VC 10/1/12 VC 10/1/12数据手册

VC 10/1/12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.1703 ¥ 128.1887
10+ $ 14.7696 ¥ 124.8032
25+ $ 14.4608 ¥ 122.1935
50+ $ 13.5983 ¥ 114.9057
150+ $ 11.8565 ¥ 100.1871
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 128.18
直接购买
