首页  >  产品百科  >  FL 18/9

FL 18/9

产品分类: 电源变压器
产品描述: 9V,18V 2A,1A Dual 18VA 115V,230V Dual 通孔安装 68mm*27.6mm*57mm
供应商型号: 2017252
供应商: 海外现货
标准整包数: 1

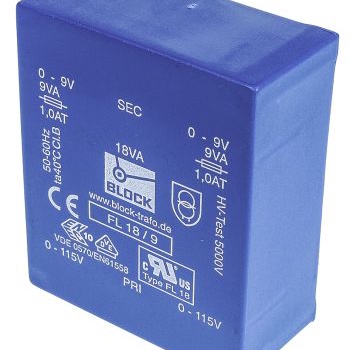

BLOCK TRANSFORMATOREN-ELEKTRONIK 电源变压器 FL 18/9

FL 18/9概述


    产品简介


    Flat Transformer FL 系列
    Flat Transformer FL 系列是一种低轮廓变压器,适用于各种电源转换需求。其主要功能是提供双电压输出,可用于串联或并联连接,满足不同负载要求。该系列适用于工业控制、通信设备、家电以及一般电子设备等领域。

    技术参数


    - 输入电压: 2x115V
    - 频率范围: 50 - 60 Hz
    - 空载损耗:
    - 0.6 W (2.0 VA)
    - 0.9 W (4.0 VA)
    - 1.2 W (6.0 VA)
    - 1.3 W (8.0 VA)
    - 1.1 W (10.0 VA)
    - 1.2 W (14.0 VA)
    - 1.5 W (18.0 VA)
    - 1.6 W (24.0 VA)
    - 输出电压/订货号:
    - 多种输出电压选项(例如:2x5V, 2x6V, 2x8V, 2x9V, 2x12V, 2x15V, 2x18V, 2x24V)
    - 空载电压 (典型值): 变化范围在 1.12 到 1.35 倍之间
    - 功率等级:
    - 2.0 VA 至 24.0 VA
    - 认证: C-UL-US, ENEC 10 (VDE)
    - 短路耐受能力: 不短路保护
    - 防护等级: IP 00
    - 防护类别: II 类
    - 最大环境温度: 40°C
    - 绝缘系统等级: VDE=E, UL=105
    - 测试电压: 5000 V, 50 Hz
    - 效率:
    - 66% (2.0 VA)
    - 66% (4.0 VA)
    - 69% (6.0 VA)
    - 76% (8.0 VA)
    - 72% (10.0 VA)
    - 74% (14.0 VA)
    - 77% (18.0 VA)
    - 77% (24.0 VA)

    产品特点和优势


    Flat Transformer FL 系列具有以下显著特点和优势:
    - 双电压输出: 可以选择串联或并联方式连接,为不同负载需求提供灵活性。
    - 低轮廓设计: 由于采用真空环氧树脂灌注技术,产品具备低轮廓和紧凑的体积,适合空间受限的应用场合。
    - 安全认证: 通过多种安全标准认证,如 IEC 61558-2-6 和 IEC 61558-2-1,确保产品的安全可靠。
    - 高效率: 高达 77% 的效率,减少能源浪费,提高整体系统的能效。
    - 宽泛的输入电压和频率范围: 支持 50-60 Hz 的输入频率,以及 2x115V 的输入电压,适应全球大部分电力标准。

    应用案例和使用建议


    应用案例:
    Flat Transformer FL 系列广泛应用于多个领域,如工业控制、通信设备、家用电器和一般的电子产品制造。这些变压器因其高效、可靠和易于集成的特点而备受青睐。
    使用建议:
    1. 并联或串联连接: 根据具体应用需求选择合适的串联或并联连接方式,确保系统稳定运行。
    2. 安装环境: 由于 IP 00 级防护,建议在相对干燥和清洁的环境中安装,避免水分或其他污染物对变压器造成损害。
    3. 接线方式: 使用符合标准的焊接引脚连接到印刷电路板上,确保连接稳固且可靠。
    4. 环境温度: 在不超过 40°C 的环境中使用,确保产品在其额定条件下运行。

    兼容性和支持


    Flat Transformer FL 系列适用于广泛的电子设备和系统,具有较好的兼容性。制造商提供了详尽的技术支持和售后服务,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    常见问题:
    1. 变压器发热异常:
    - 原因: 可能是因为过载或散热不良。
    - 解决方法: 检查负载是否超出额定值,确保周围有足够的空气流通。
    2. 输出电压不稳定:
    - 原因: 输入电压波动较大或内部接线松动。
    - 解决方法: 检查输入电压是否稳定,并确保内部接线紧固。
    3. 噪音大:
    - 原因: 可能是磁芯振动引起的。
    - 解决方法: 检查是否安装平稳,必要时调整固定装置。

    总结和推荐


    Flat Transformer FL 系列凭借其紧凑的设计、高效率、多功能性和广泛的应用场景,成为电子设备中不可或缺的组件。其高效的能量转换能力和多样的输出电压选项使其成为众多应用场景的理想选择。总体而言,该产品不仅表现出色,而且具有较高的性价比,值得强烈推荐。

FL 18/9参数

参数
中心抽头 -
额定功率 18VA
输出电压 -
初级电压 115V,230V
次级电流 2A,1A
次级电压 9V,18V
初级绕组 Dual
次级绕组 Dual
长*宽*高 68mm*27.6mm*57mm
安装方式 通孔安装

FL 18/9厂商介绍

BLOCK Transformatoren-Elektronik是一家德国公司,专注于研发和生产变压器和电子组件。公司主营产品分为以下几类:

1. 变压器:包括电源变压器、音频变压器、脉冲变压器等,广泛应用于工业、医疗、通信等领域。

2. 电子组件:包括滤波器、电感器、扼流圈等,应用于电源、信号处理、电磁兼容等领域。

3. 定制产品:根据客户需求,提供定制化的变压器和电子组件解决方案。

BLOCK Transformatoren-Elektronik的优势:

1. 德国制造:公司产品全部在德国本土生产,品质有保障。

2. 技术领先:公司拥有强大的研发团队,不断推出创新产品。

3. 定制服务:根据客户需求,提供个性化的定制服务。

4. 快速响应:公司对客户需求快速响应,提供及时的技术支持和售后服务。

FL 18/9数据手册

厂牌 PDF简要描述 下载
BLOCK TRANSFORMATOREN-ELEKTRONIK 电源变压器 BLOCK TRANSFORMATOREN-ELEKTRONIK FL 18/9 FL 18/9数据手册

FL 18/9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 242.1165
5+ ¥ 236.7793
10+ ¥ 231.6916
库存: 11
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 242.11
直接购买
加入购物车
