UHF3-6.000-Y-67

产品分类: 发光二极管
厂牌: BIVAR
产品描述: 圆形,带圆顶 透明 压入式,板安装,面板安装
供应商型号: ET-4409901
供应商: 海外现货
标准整包数: 1
BIVAR 发光二极管 UHF3-6.000-Y-67

UHF3-6.000-Y-67概述

    硅胶光导管 UHF3-X.XXX-X-67 技术手册

    1. 产品简介

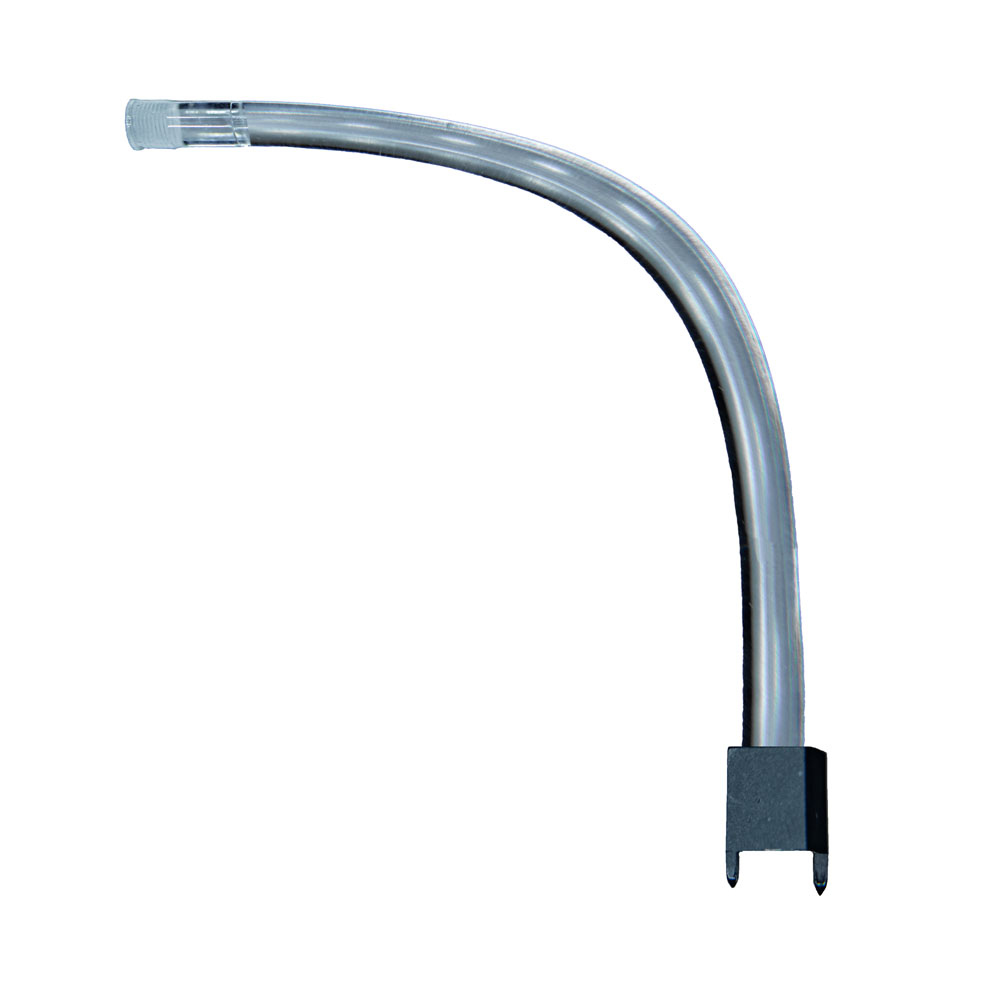

    硅胶光导管(Silicone Light Pipe)是一种用于光学信号传输的电子元器件。这类产品主要用于将LED发出的光线有效地导向指定区域,适用于多种应用场合,如工业控制面板、医疗设备、消费电子产品等。本手册介绍的是型号为UHF3-X.XXX-X-67的产品。

    2. 技术参数


    | 参数 | 描述 |

    | 长度 (L) | 见表1 |
    | 直径 | 1.12英寸(28.4毫米)至6.000英寸(152.4毫米) |
    | 安装孔尺寸 | 0.140英寸(3.6毫米) |
    | 材料 | 光导管 - 硅胶 |
    适配器 - 尼龙 6/6, 94V-0, 黑色 |
    | 防护等级 | IP67 |
    | 焊接工艺 | 手工安装 |
    表1:长度 (L)
    | 长度 (L) | 尺寸 (mm) | 容差 (mm) |
    |
    | 0.250 | 6.4 | ± 0.005 |
    | 0.500 | 12.7 | ± 0.010 |
    | 0.750 | 19.1 | ± 0.010 |
    | 1.000 | 25.4 | ± 0.010 |
    | 1.250 | 31.8 | ± 0.010 |
    | 1.500 | 38.1 | ± 0.010 |
    | ... | ... | ... |
    | 6.000 | 152.4 | ± 0.100 |

    3. 产品特点和优势


    - 材质耐久:采用高品质硅胶材料,具有出色的柔韧性和耐候性,适用于各种恶劣环境。
    - 高防护等级:达到IP67防护标准,能够有效防止灰尘和水进入。
    - 定制长度:提供从0.250英寸到6.000英寸的多种长度选择,满足不同应用场景需求。
    - 方便安装:光导管和适配器分开供应,易于组装和安装。

    4. 应用案例和使用建议


    - 工业控制面板:适合用于需要指示灯清晰显示的工业控制面板,如PLC、DCS等系统。
    - 医疗设备:适用于各种医疗设备的指示灯模块,确保光线能够准确传输。
    - 消费电子产品:可用于笔记本电脑、智能手机等消费电子产品的背光或指示灯。
    使用建议:
    - 在安装时要确保光导管和适配器对齐,避免偏移影响光线传输效果。
    - 安装过程中要注意保持光导管和适配器的清洁,避免尘埃影响透光率。
    - 对于弯曲部分,最小弯曲半径为光导管直径的10倍,以保证长期使用不会损坏。

    5. 兼容性和支持


    - 兼容性:硅胶光导管可与市面上多数类型的LED指示灯配合使用,同时提供不同尺寸的适配器供客户选择。
    - 技术支持:制造商提供详细的安装指南和技术支持服务,如有疑问可以联系客服获取帮助。

    6. 常见问题与解决方案


    - Q:如何确定正确的长度?
    - A:根据实际应用场合测量所需长度,并参考表1中的数据进行选择。

    - Q:如何判断硅胶光导管是否受损?
    - A:检查表面是否有划痕或裂纹,如有异常应及时更换。

    - Q:硅胶光导管是否可以弯曲?
    - A:可以,但需注意最小弯曲半径要求。

    7. 总结和推荐


    硅胶光导管 UHF3-X.XXX-X-67 是一款高性能的光学传输组件,具备优异的耐用性和可靠性。在工业控制面板、医疗设备和消费电子产品等多个领域有着广泛的应用前景。综合考虑其技术参数、功能特点及应用场景,我们强烈推荐此产品作为光学信号传输的理想选择。

UHF3-6.000-Y-67参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 透明
视角 -
透镜类型 -
Vf-正向电压 -
安装方式 压入式,板安装,面板安装
包装方式 袋装
