UHF3-2.000-Y-67

产品分类: 发光二极管
厂牌: BIVAR
产品描述: 圆形,带圆顶 透明 压入式,板安装,面板安装
供应商型号: ET-4409892
供应商: 海外现货
标准整包数: 1

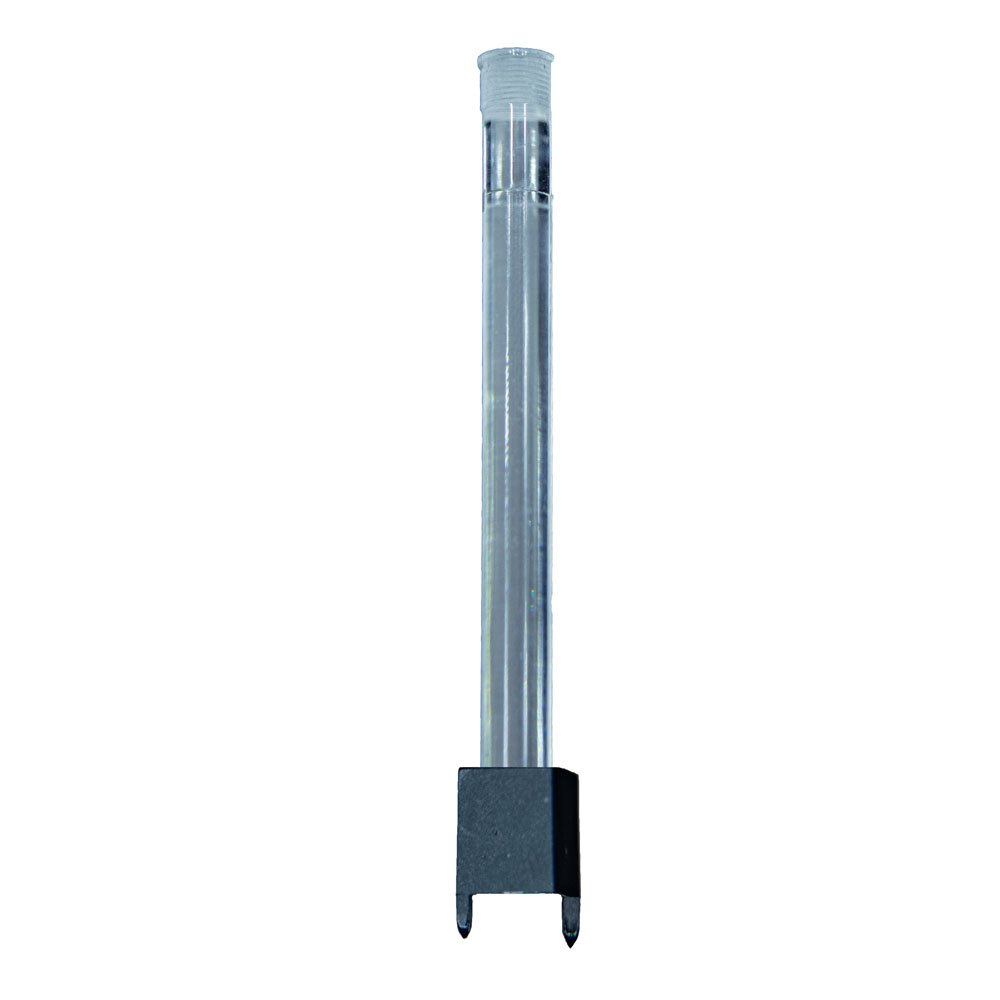

BIVAR 发光二极管 UHF3-2.000-Y-67

UHF3-2.000-Y-67概述


    产品简介


    本技术手册介绍的是UHF3系列硅胶光导管(Silicone Light Pipe),这是一种用于将LED光源的光线传输到面板上的组件。UHF3系列光导管广泛应用于各种需要指示灯显示的电子设备中,如家电、工业控制面板、仪器仪表等。这些设备通常需要一个高效且可靠的指示系统,以确保操作员能够快速识别设备状态。

    技术参数


    - 长度 (L):
    - 标准长度包括:0.250英寸(6.4mm)、0.500英寸(12.7mm)、0.750英寸(19.1mm)、1.000英寸(25.4mm)、1.250英寸(31.8mm)、1.500英寸(38.1mm)、1.750英寸(44.5mm)、2.000英寸(50.8mm)、2.500英寸(63.5mm)、3.000英寸(76.2mm)、3.500英寸(88.9mm)、4.000英寸(101.6mm)、4.500英寸(114.3mm)、5.000英寸(127.0mm)和6.000英寸(152.4mm)。
    - 定制长度也可提供,范围在0.100英寸(2.5mm)至6.000英寸(152.4mm)之间。
    - 直径:
    - 光导管采用圆形设计,直径为2.8mm至5.0mm不等,具体尺寸见表1。
    - 材料:
    - 光导管: 硅胶。
    - 适配器: 尼龙6/6,94V-0级,黑色。
    - 防护等级:
    - IP67防尘防水等级。
    - 安装孔:
    - 推荐的光导管安装孔直径为3.6mm(0.140英寸)。
    - 弯曲半径:
    - 最小弯曲半径为光导管直径的10倍。

    产品特点和优势


    UHF3系列硅胶光导管具有以下特点和优势:
    1. 高强度和耐用性: 采用高弹性硅胶材质,能够在多种环境中保持稳定性能。
    2. IP67防护等级: 防水防尘能力强,适用于户外和潮湿环境。
    3. 高透明度和光学性能: 硅胶材料具有优异的透光性,确保光线传播效率。
    4. 可定制长度: 按需提供不同长度的产品,满足多种应用场景需求。
    5. 安装方便: 设计了推荐的安装孔尺寸,简化了安装过程。

    应用案例和使用建议


    UHF3系列硅胶光导管广泛应用于各种设备中,例如:
    - 家电: 冰箱、微波炉等家用电器中的指示灯。
    - 工业控制面板: 机器设备的操作面板,用于显示设备运行状态。
    - 仪器仪表: 各种检测设备中的状态指示。
    使用建议:
    1. 选择合适长度: 根据设备的实际安装位置和空间要求,选择合适的光导管长度。
    2. 正确安装: 使用推荐的安装孔尺寸,确保光导管固定稳固,避免松动或脱落。
    3. 避免过度弯曲: 在布线时避免光导管受到过大的弯曲应力,以免损坏。

    兼容性和支持


    UHF3系列硅胶光导管可与大多数标准LED光源和面板配合使用。供应商提供了详细的安装指南和技术支持服务,确保客户能够顺利安装并正常使用。

    常见问题与解决方案


    1. 问题: 光导管安装后出现光线传输不均匀。
    - 解决方案: 检查光导管的弯曲半径是否符合最小弯曲半径要求,避免过度弯曲。

    2. 问题: 光导管无法完全插入面板安装孔。
    - 解决方案: 确认安装孔直径是否符合推荐尺寸(3.6mm),必要时重新钻孔。
    3. 问题: 光导管出现裂纹或损坏。
    - 解决方案: 检查安装过程中是否有不当操作导致挤压或拉伸。建议重新安装,并确保安装过程中操作轻柔。

    总结和推荐


    UHF3系列硅胶光导管以其出色的光学性能、高强度和IP67防护等级,在各类电子设备中表现出色。该系列产品通过多种长度选项和定制化服务,能够满足不同应用场景的需求。综合以上因素,我们强烈推荐使用UHF3系列硅胶光导管。

UHF3-2.000-Y-67参数

参数
透镜类型 -
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 透明
视角 -
安装方式 压入式,板安装,面板安装
包装方式 袋装

UHF3-2.000-Y-67厂商介绍

BIVAR是一家专注于LED照明解决方案的公司,其产品广泛应用于商业、工业和基础设施领域。BIVAR的产品线涵盖了室内照明、景观照明、交通照明等多个分类,包括但不限于:

1. 室内照明:如筒灯、面板灯、洗墙灯等,适用于办公室、商场、学校等场所。
2. 景观照明:包括地埋灯、水下灯、景观柱等,用于公园、广场、建筑外观等环境的美化。
3. 交通照明:如路灯、隧道灯等,为道路、隧道等交通设施提供照明。

BIVAR的优势在于其产品的高质量、创新设计和能效。公司注重研发,不断推出符合市场需求的新产品,同时保证产品的耐用性和可靠性。BIVAR的LED照明产品以其长寿命、高光效和节能特性而受到市场的青睐。此外,BIVAR还提供定制化服务,以满足特定项目和客户的特殊需求。通过这些优势,BIVAR在全球照明市场中占据了一席之地,并持续为客户提供优质的照明解决方案。

UHF3-2.000-Y-67数据手册

厂牌 PDF简要描述 下载
BIVAR 发光二极管 BIVAR UHF3-2.000-Y-67 UHF3-2.000-Y-67数据手册

UHF3-2.000-Y-67封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.4808 ¥ 46.0385
10+ $ 3.6431 ¥ 30.6018
25+ $ 3.3184 ¥ 27.8742
50+ $ 3.2351 ¥ 27.1746
100+ $ 2.5272 ¥ 21.2283
500+ $ 2.2155 ¥ 18.6103
库存: 97
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 46.03
