首页  >  产品百科  >  H-131C-1-120

H-131C-1-120

产品分类: 发光二极管
厂牌: BIVAR
产品描述: 黑色 底座安装 6.35mm*3mm*3mm
供应商型号: 749-H-131C-1-120
供应商: Mouser
标准整包数: 1
BIVAR 发光二极管 H-131C-1-120

H-131C-1-120概述


    产品简介

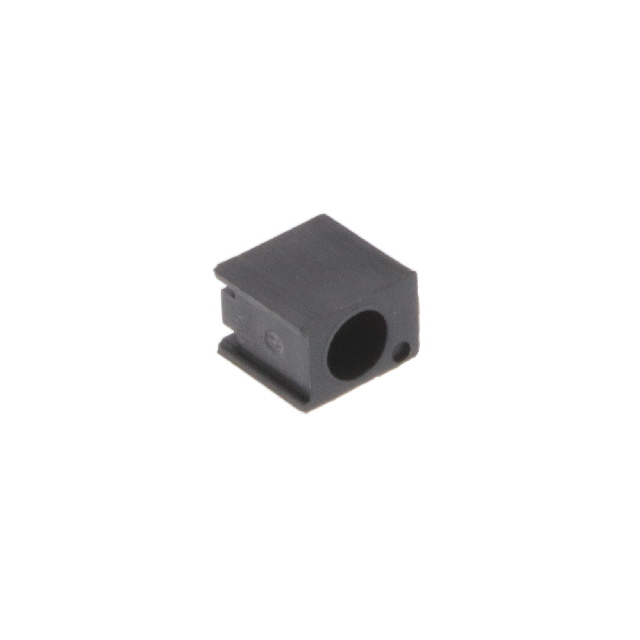

    本技术手册描述的是Bivar公司的T-1(3mm)LED支架(型号为H-13XC-X-XXX),用于固定和定位标准的T-1(3mm)LED灯。该系列产品主要包括H-130C、H-131C、H-132C和H-133C四种类型。这些支架具有可变中心线设计,能够提供灵活的安装方式。它们被广泛应用于各种LED照明系统、指示灯和其他需要稳定LED安装的应用场合。

    技术参数


    以下为T-1(3mm)LED支架的主要技术参数和性能规格:
    - 安装孔径:0.100英寸 [2.5mm]
    - 支架直径:0.210英寸 [5.3mm]
    - 支架间距:0.170英寸 [4.3mm]
    - 支架长度:0.172英寸 [4.4mm] 至 0.200英寸 [5.1mm]
    - LED引脚尺寸:0.240英寸 [6.1mm] (长) 和 0.085英寸 [2.2mm] (短)
    - 角度公差:±1°
    - 材料:尼龙6/6,94V-0阻燃等级,黑色

    产品特点和优势


    1. 可变中心线设计:这使得支架可以适应不同尺寸的LED灯,增加了其通用性和灵活性。
    2. 高强度材料:尼龙6/6,94V-0阻燃等级确保了产品的耐用性和安全性。
    3. 精确安装孔和直径:确保LED灯安装的精准度和稳定性,提高产品的整体性能。
    4. 多种型号选择:提供了多个系列和型号,以满足不同的应用需求。

    应用案例和使用建议


    - LED照明系统:广泛应用于工业照明、户外照明及室内装饰等。
    - 指示灯:在仪表盘、家电设备中作为状态指示。
    - 车辆灯具:适用于汽车尾灯、刹车灯等。
    使用建议:
    1. 在安装前,确保LED引脚与支架孔径匹配。
    2. 调整支架的位置,使其与电路板上的孔位对齐。
    3. 确认LED灯的角度符合设计要求,以保证最佳的光效表现。

    兼容性和支持


    T-1(3mm)LED支架兼容于大多数标准的T-1(3mm)LED灯,同时也可定制化安装其他非标准尺寸的LED灯。Bivar公司提供全面的技术支持和服务,确保客户能够在应用过程中获得最佳体验。

    常见问题与解决方案


    1. Q: LED灯无法稳固安装
    - A: 检查LED引脚与支架孔径是否匹配,必要时调整引脚长度。
    2. Q: LED灯角度不符合预期
    - A: 重新检查并调整支架的角度设置,确保其符合设计要求。
    3. Q: 支架出现断裂现象
    - A: 检查安装过程中是否有过度用力导致支架受损,必要时更换新的支架。

    总结和推荐


    T-1(3mm)LED支架凭借其灵活的设计、高质量的材料和良好的兼容性,成为LED照明系统中不可或缺的组成部分。它不仅能满足不同应用场景的需求,还能显著提升LED灯的整体性能和稳定性。因此,我们强烈推荐使用这款支架来增强您的LED应用系统的可靠性和美观性。

H-131C-1-120参数

参数
波长 -
测试电流 -
显示颜色 黑色
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 -
长*宽*高 6.35mm*3mm*3mm
安装方式 底座安装
零件状态 在售
包装方式 袋装

H-131C-1-120厂商介绍

BIVAR是一家专注于LED照明解决方案的公司,其产品广泛应用于商业、工业和基础设施领域。BIVAR的产品线涵盖了室内照明、景观照明、交通照明等多个分类,包括但不限于:

1. 室内照明:如筒灯、面板灯、洗墙灯等,适用于办公室、商场、学校等场所。
2. 景观照明:包括地埋灯、水下灯、景观柱等,用于公园、广场、建筑外观等环境的美化。
3. 交通照明:如路灯、隧道灯等,为道路、隧道等交通设施提供照明。

BIVAR的优势在于其产品的高质量、创新设计和能效。公司注重研发,不断推出符合市场需求的新产品,同时保证产品的耐用性和可靠性。BIVAR的LED照明产品以其长寿命、高光效和节能特性而受到市场的青睐。此外,BIVAR还提供定制化服务,以满足特定项目和客户的特殊需求。通过这些优势,BIVAR在全球照明市场中占据了一席之地,并持续为客户提供优质的照明解决方案。

H-131C-1-120数据手册

厂牌 PDF简要描述 下载
BIVAR 发光二极管 BIVAR H-131C-1-120 H-131C-1-120数据手册

H-131C-1-120封装设计

查看详情并下载
Symbol
Footprint
3D Model
