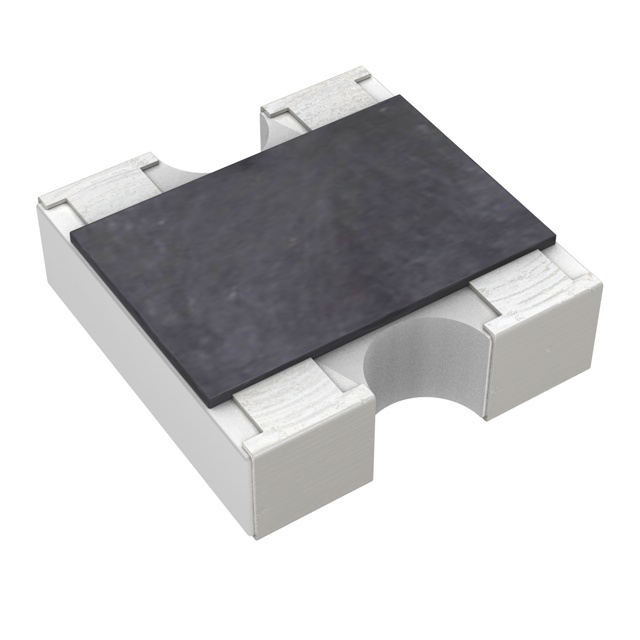

YC162-JR-0710KL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 10KΩ ±5% ±200ppm/℃ 62.5mW 0606 贴片安装 1.6mm*1.6mm*500μm
供应商型号: 11M-YC162-JR-0710KL
供应商: 云汉优选
标准整包数: 1
YAGEO/台湾国巨 网络阵列电阻 YC162-JR-0710KL

YC162-JR-0710KL概述

    电子元器件产品技术手册
    本文将详细介绍ARRAY CHIP RESISTORS(阵列贴片电阻)YC/TC系列的技术规格及应用,以帮助工程师们更好地理解和使用这些元件。

    1. 产品简介


    产品类型:
    - 型号: YC102, YC104, YC122, YC124, YC162, YC164, YC248, YC324, YC158T, YC358L, YC358T
    - 制造商: YAGEO
    主要功能:
    - 阻值范围: 1Ω到1MΩ
    - 精度: ±1% 和 ±5%
    - 表面贴装(SMT)
    应用领域:
    - 终端设备: SDRAM和DDRAM
    - 计算机应用: 笔记本电脑、台式机
    - 消费类电子产品: PDA、PND
    - 通信设备: 移动电话、电信设备

    2. 技术参数


    电气特性:
    - 功率等级:
    - YC102/104: 1/32W
    - YC122/124/162/164/248/158T/358L/358T: 1/16W
    - YC324: 1/8W
    - TC122/124/164: 1/16W
    - 工作温度范围:
    - YC102/104/122/162, TC122/124: -55°C to +125°C
    - YC124/164/248/324/158T/358L/358T, TC164: -55°C to +155°C
    - 额定电压:
    - 由公式 \( V = \sqrt{P \times R} \) 确定,或最大工作电压取最小值
    尺寸规格:
    - 各型号的具体尺寸详见表1

    3. 产品特点和优势


    - 高效装配: 特别适用于贴片机应用,可降低装配成本。
    - 无铅工艺: 所有产品均符合RoHS要求,减少环境污染。
    - 可靠性高: 激光修剪至额定阻值,提高组件可靠性。
    - 节省空间: 减少PCB占用面积。
    - 兼容性强: 无禁用材料,提供环氧树脂封装,绿色环保。

    4. 应用案例和使用建议


    典型应用:
    - 在移动电话和计算机中作为SDRAM和DDRAM的终端电阻。
    使用建议:
    - 根据不同的工作条件选择合适的功率等级。
    - 确保正确安装和焊接,以达到最佳效果。

    5. 兼容性和支持


    - 兼容性: 这些阵列贴片电阻与多种标准贴片设备兼容。
    - 支持和服务: 厂商提供详细的用户手册和技术支持服务,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    常见问题:
    - 电阻值不稳定
    - 焊接不良
    解决方案:
    - 使用合适的焊接工艺,确保焊点良好接触。
    - 检查电路设计和电源稳定性,避免电流过载导致电阻损坏。

    7. 总结和推荐


    总结:
    - 该系列阵列贴片电阻具有广泛的应用领域,尤其是在高可靠性要求的场合。
    - 具备高精度、低温度系数和环保特性,是许多应用的理想选择。
    推荐:
    - 我们强烈推荐这款产品给需要高可靠性的工程设计项目。

YC162-JR-0710KL参数

参数
电阻值 10KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 1.6mm*1.6mm*500μm
通用封装 0606
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

YC162-JR-0710KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC162-JR-0710KL YC162-JR-0710KL数据手册

YC162-JR-0710KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
