首页  >  产品百科  >  YC248-JR-0722KL

YC248-JR-0722KL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 22KΩ ±5% ±200ppm/℃ 62.5mW 1606 贴片安装 4mm*1.6mm*550μm
供应商型号: A-YC248-JR-0722KL
供应商: 云汉优选
标准整包数: 5000

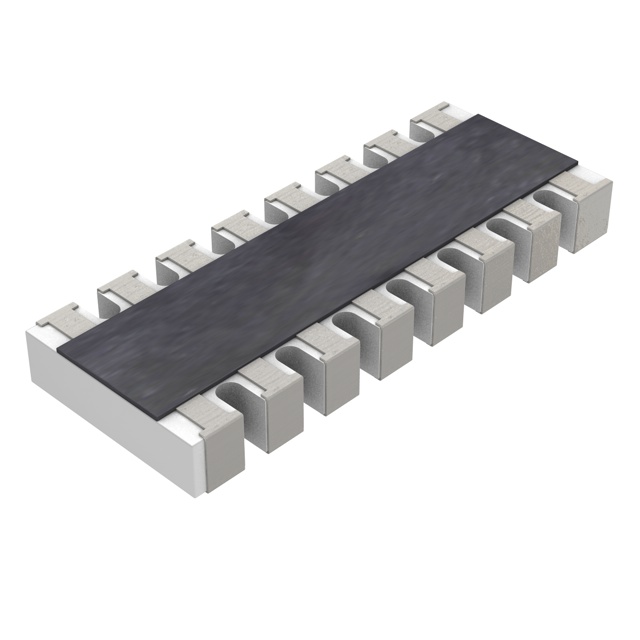

YAGEO/台湾国巨 网络阵列电阻 YC248-JR-0722KL

YC248-JR-0722KL概述

    # 数字阵列贴片电阻 YC/TC 系列 102 至 358 技术手册

    产品简介


    数字阵列贴片电阻 YC/TC 系列是一款适用于多种应用的高品质表面贴装电阻器,主要涵盖 YC 和 TC 两个系列。这些电阻器广泛应用于终端设备如 SDRAM 和 DDRAM,电脑产品(例如笔记本电脑和台式机),消费类电子产品(如 PDA 和 PND),移动电话和电信设备等领域。

    技术参数


    本节提供了数字阵列贴片电阻 YC/TC 系列的关键技术规格:
    - 功率等级:YC102/104 为 1/32W,其他型号如 YC122/124/162/164/248/324 为 1/16W,YC324 为 1/8W,TC122/124/164 为 1/16W。
    - 工作温度范围:YC102/104 和 TC122/124 的工作温度范围为 -55°C 至 +125°C,其余型号的工作温度范围为 -55°C 至 +155°C。
    - 额定电压:根据功率计算公式 \( V = \sqrt{P \cdot R} \),最大额定电压依据不同型号有所差异。
    - 精度:标准偏差为 ±5%,精密型为 ±1%。
    - 引脚类型:Y/TC 系列均为无铅端子。
    - 尺寸范围:提供多种尺寸,包括 102/104/122/124/162/164/248/324/158T/358L/358T,具体尺寸参见技术手册。

    产品特点和优势


    - AEC-Q200 认证:保证其在车载电子系统中的可靠性和耐久性。
    - 高效装配:适用于高速贴装应用,显著降低组装成本。
    - 低环境影响:使用无铅和无卤素材料,符合 RoHS 规范,减少有害废物。
    - 高可靠性:提供 PCB 空间节省和组件可靠性提升。

    应用案例和使用建议


    应用案例
    1. SDRAM 和 DDRAM:用于存储设备的终端电阻。
    2. 计算机应用:笔记本电脑和台式电脑中的稳定电路。
    3. 消费电子产品:个人数字助理 (PDA) 和导航设备 (PND)。
    使用建议
    - 在选择合适尺寸时,考虑应用场景对空间和性能的要求。
    - 对于需要高精度的应用(如精密仪器),建议选用精度为 ±1% 的型号。

    兼容性和支持


    - 兼容性:与多种封装设备兼容,支持纸带和注塑带包装。
    - 厂商支持:提供详细的技术支持文档和在线资源,确保客户能够有效使用和维护产品。

    常见问题与解决方案


    1. Q: 如何确定电阻的实际值?
    - A: 根据产品编号中的规则表来确定,或者使用万用表进行精确测量。

    2. Q: 产品如何进行高温测试?
    - A: 按照手册中的测试方法进行 1000 小时的高温暴露测试,需注意保持环境湿度和空气流通。

    3. Q: 遇到焊接质量问题怎么办?
    - A: 确保按照 J-STD-002 测试方法进行焊接,如果仍有问题,联系技术支持获取帮助。

    总结和推荐


    数字阵列贴片电阻 YC/TC 系列因其高可靠性和多样的规格,在各种电子设备中表现出色。尤其适合对性能要求较高的应用场景,建议在设计和制造过程中采用。
    综上所述,这款电阻器凭借其独特的功能和卓越的性能,非常适合广泛应用在现代电子设备中。强烈推荐使用此系列产品以提高电子设备的整体质量和可靠性。

YC248-JR-0722KL参数

参数
电阻值 22KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 4mm*1.6mm*550μm
通用封装 1606
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

YC248-JR-0722KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC248-JR-0722KL YC248-JR-0722KL数据手册

YC248-JR-0722KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.1368
库存: 190000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 684
直接购买
