YC122-FR-074K7L

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 4.7KΩ ±1% ±200ppm/℃ 62.5mW 0404 贴片安装 1mm*1mm*400μm
供应商型号: YC122-FR-074K7L
供应商: 国内现货
标准整包数: 10000

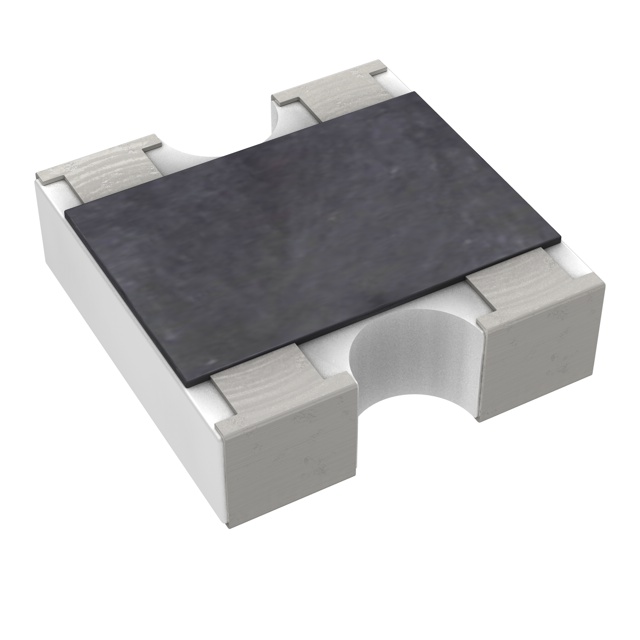

YAGEO/台湾国巨 网络阵列电阻 YC122-FR-074K7L

YC122-FR-074K7L概述

    数字阵列贴片电阻 YC/TC 系列技术手册

    产品简介


    本技术手册介绍了数字阵列贴片电阻 YC/TC 系列的产品信息,该系列适用于多种电子设备,如内存条(SDRAM 和 DDRAM)、电脑应用(笔记本和台式机)、消费电子产品(PDA 和 PND)以及移动电话和电信设备等。这些电阻器具有出色的性能和可靠性,特别适合高效选择和放置应用。

    技术参数


    YC/TC 系列数字阵列贴片电阻的技术参数如下:
    | 规格 | 值 |

    | 尺寸 | YC: 102/104/122/124/162/164/248/324/158/358
    TC: 122/124/164 |
    | 允许误差 | F = ± 1%
    J = ± 5% |
    | 温度系数 | ± 200 ppm/°C 至 ± 250 ppm/°C |
    | 工作温度范围 | YC102/104/122/162/TC122/124:-55℃至+125℃
    YC124/164/248/324/158/358/TC164:-55℃至+155℃ |
    | 额定功率 | YC102/104 = 1/32 W
    YC122/124/162/164/248/158/358 = 1/16 W
    YC324 = 1/8 W
    TC122/124/164 = 1/16 W |
    | 最大电压 | 15V 至 500V |

    产品特点和优势


    1. 高效率选择和放置应用:设计上更适应高效的表面组装工艺。
    2. 低成本组装:采用表面组装方式,降低了组装成本。
    3. 无铅符合性:所有产品均符合 RoHS 要求,不含有害物质。
    4. 节省 PCB 空间:体积小,节约电路板空间。
    5. 环保材料:使用环保环氧树脂,减少有害废物产生。

    应用案例和使用建议


    1. 终端应用:SDRAM 和 DDRAM 的终端使用,确保良好的信号传输性能。
    2. 消费电子产品:用于各种消费电子设备,如 PDA 和 PND。
    3. 通信设备:手机和电信设备的关键组件,提高信号稳定性。
    使用建议:
    - 在高温环境中使用时,需要关注额定功率限制,避免过热。
    - 使用湿气敏感度测试来确保焊接过程中的稳定性能。

    兼容性和支持


    该系列产品与其他电子元器件和设备具有良好的兼容性,支持 RoHS 标准。厂商提供详尽的用户支持和维护服务。

    常见问题与解决方案


    1. 焊锡性问题:使用无铅焊料,确保良好焊接效果。
    2. 温度系数问题:确保正确理解并满足指定的温度范围要求。
    3. 过载损坏:超过额定功率使用可能导致损坏,务必遵守使用规范。

    总结和推荐


    YC/TC 系列数字阵列贴片电阻具有卓越的性能和广泛的适用性,适用于多种电子产品和设备。其环保材料和高可靠性使其在市场上具备很强的竞争优势。综上所述,推荐在需要高精度和高性能的应用场景中使用该系列产品。

YC122-FR-074K7L参数

参数
电阻值 4.7KΩ
电阻个数 -
精度 ±1%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 1mm*1mm*400μm
通用封装 0404
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

YC122-FR-074K7L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC122-FR-074K7L YC122-FR-074K7L数据手册

YC122-FR-074K7L封装设计

查看详情并下载
Symbol
Footprint
3D Model
