首页  >  产品百科  >  YC122-JR-0720KL

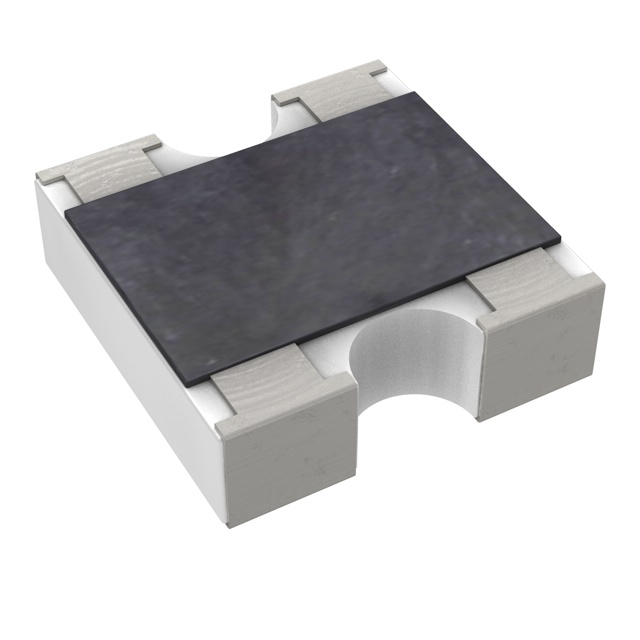

YC122-JR-0720KL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 20KΩ ±5% ±200ppm/℃ 62.5mW 0404 贴片安装 1mm*1mm*400μm
供应商型号: 11M-D-YC122-JR-0720KL
供应商: 云汉优选
标准整包数: 100
YAGEO/台湾国巨 网络阵列电阻 YC122-JR-0720KL

YC122-JR-0720KL概述


    产品简介


    Array Chip Resistors (YC/TC系列) 是一种用于表面贴装的电阻器,提供多种尺寸和电阻值选择。这类电阻器主要应用于SDRAM和DDRAM终端、计算机(如笔记本电脑和台式机)、消费类电子产品(如PDA、PND)以及移动电话和电信设备中。它们通过厚膜工艺制造,并且符合RoHS标准,确保无铅且环保。这些芯片电阻器还具备高效性、低装配成本以及良好的可靠性和空间节省能力。

    技术参数


    | 类型 | 电阻范围 | 容差 | 工作温度范围 | 功率额定值 | 最大连续电压 | 温度系数 |

    | YC102 | 10Ω 至 1MΩ | ±5% | -55°C至+125°C | 1/32 W | 15V | ±200 ppm/°C |
    | YC104 | 10Ω 至 1MΩ | ±5% | -55°C至+125°C | 1/32 W | 12.5V | ±200 ppm/°C |
    | YC122 | 1Ω 至 1MΩ | ±5% | -55°C至+155°C | 1/16 W | 50V | ±250 ppm/°C |
    | YC124 | 1Ω 至 1MΩ | ±5% | -55°C至+155°C | 1/16 W | 25V | ±200 ppm/°C |
    | YC162 | 1Ω 至 1MΩ | ±5% | -55°C至+155°C | 1/16 W | 50V | ±200 ppm/°C |
    | YC164 | 1Ω 至 1MΩ | ±5% | -55°C至+155°C | 1/16 W | 50V | ±200 ppm/°C |
    | YC248 | 10Ω 至 1MΩ | ±5% | -55°C至+155°C | 1/16 W | 50V | ±200 ppm/°C |
    | YC324 | 10Ω 至 1MΩ | ±5% | -55°C至+155°C | 1/8 W | 200V | ±200 ppm/°C |
    | TC122 | 10Ω 至 1MΩ | ±5% | -55°C至+125°C | 1/16 W | 50V | ±200 ppm/°C |
    | TC124 | 10Ω 至 1MΩ | ±5% | -55°C至+125°C | 1/16 W | 50V | ±200 ppm/°C |
    | TC164 | 10Ω 至 1MΩ | ±5% | -55°C至+155°C | 1/16 W | 50V | ±200 ppm/°C |
    | YC158T | 10Ω 至 100KΩ | ±5% | -55°C至+155°C | 1/16 W | 25V | ±200 ppm/°C |
    | YC358L | 10Ω 至 330KΩ | ±5% | -55°C至+155°C | 1/16 W | 50V | ±200 ppm/°C |
    | YC358T | 10Ω 至 330KΩ | ±5% | -55°C至+155°C | 1/16 W | 50V | ±200 ppm/°C |

    产品特点和优势


    1. AEC-Q200合格认证:适用于汽车和其他高可靠性要求的应用。
    2. 高效性:适合于SMT贴片应用,具有较高的生产效率。
    3. 低成本:降低组装成本,提高经济效益。
    4. RoHS合规:无铅、绿色环保,减少环境污染。
    5. 玻璃电极:不包含Pb-Glass,确保环境友好。
    6. 高可靠性:在多种环境下表现出色,增强组件和设备的可靠性。
    7. 节省空间:结构紧凑,节省PCB面积。
    8. 无禁用材料:全部采用无害材料,符合环保标准。
    9. 无卤素环氧树脂:使用安全环保的材料,进一步减少有害物质。

    应用案例和使用建议


    这些电阻器广泛应用于多种电子设备中,包括计算机、移动电话和电信设备。例如,在SDRAM和DDRAM终端上使用这些电阻器可以确保数据传输的稳定性和可靠性。为了优化使用效果,建议在设计电路时充分考虑这些电阻器的工作条件,如温度和电压范围。此外,正确的安装方式也非常重要,以确保最佳性能。

    兼容性和支持


    这些电阻器与其他电子元器件具有良好的兼容性,并且厂商提供了丰富的支持和维护服务。无论是技术咨询还是售后服务,都得到了保证。如果有特殊需求,可以联系厂商定制特定型号的产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 热稳定性不佳 | 检查工作温度是否超出规定范围,并调整散热设计。 |
    | 精度不足 | 检查容差是否合适,必要时更换更精确的电阻器。 |
    | 可靠性不高 | 检查安装是否正确,必要时重新安装并进行热冲击测试。 |

    总结和推荐


    这些Array Chip Resistors (YC/TC系列)具备优秀的性能和广泛的应用范围。其高可靠性、低功耗和环保特性使其成为许多电子设备的理想选择。如果你需要高性能、高可靠性的电阻器,这些产品是值得考虑的选择。推荐在设计复杂电路或需要严格标准的应用中使用这些电阻器。

YC122-JR-0720KL参数

参数
电阻值 20KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 1mm*1mm*400μm
通用封装 0404
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

YC122-JR-0720KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC122-JR-0720KL YC122-JR-0720KL数据手册

YC122-JR-0720KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0069
库存: 82
起订量: 100 增量: 10000
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
