YC164-JR-1015KL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 15KΩ ±5% ±200ppm/℃ 62.5mW 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: AL-YC164-JR-1015KL
供应商: 海外现货
标准整包数: 1

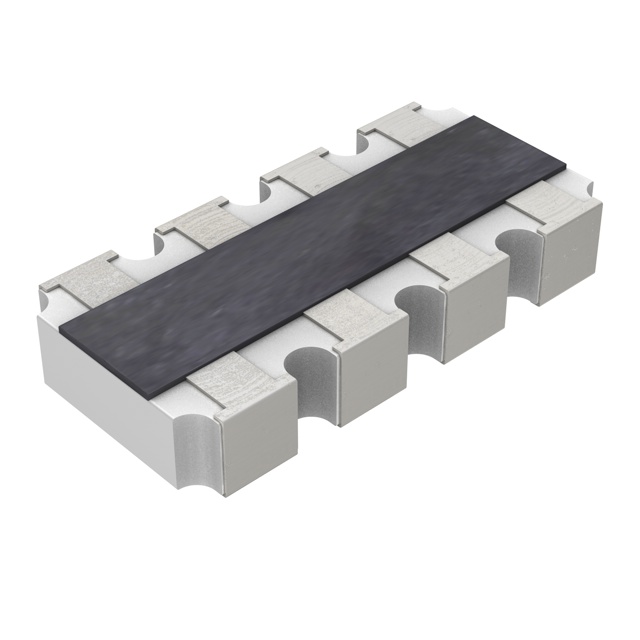

YAGEO/台湾国巨 网络阵列电阻 YC164-JR-1015KL

YC164-JR-1015KL概述

    ARRAY CHIP RESISTORS: YC/TC SERIES

    1. 产品简介


    Array Chip Resistors YC/TC 系列 是一种采用厚膜工艺制造的无铅端接芯片电阻器系列。这些电阻器适用于多种应用场景,如SDRAM 和 DDRAM 终端、计算机应用(笔记本电脑、台式电脑)、消费类电子产品(PDA、PND)和移动电话、电信等。该系列产品包括凸面型(YC)和凹面型(TC)两种构造形式,以适应不同的应用需求。

    2. 技术参数


    技术规格
    - 电阻值范围: 1Ω 至 1MΩ,部分型号可达 10MΩ
    - 功率等级:
    - YC102/104: 1/32W
    - YC122/124/162/164/248/324/158T/358L/358T: 1/16W
    - YC324: 1/8W
    - TC122/124/164: 1/16W
    - 额定电压:
    - YC102/104: 15V/30V/30V
    - YC122/124/162/164/248/324/158T/358L/358T: 50V/100V/100V
    - YC324: 200V/500V/500V
    - TC122/124/164: 50V/100V/100V
    - 工作温度范围:
    - YC102/104, TC122/124: -55°C to +125°C
    - YC122/124/162/164/248/324/158T/358L/358T, TC164: -55°C to +155°C
    - 包装类型:
    - YC/TC122: 7英寸/13英寸纸带卷轴
    - YC/TC124: 7英寸/13英寸纸带卷轴
    - YC162: 7英寸/13英寸纸带卷轴
    - YC/TC164: 7英寸/13英寸纸带卷轴
    - YC248: 7英寸/13英寸纸带卷轴
    - YC324: 7英寸/13英寸纸带卷轴
    - YC158T: 7英寸/13英寸纸带卷轴
    - YC358L: 7英寸/13英寸纸带卷轴
    - YC358T: 7英寸/13英寸纸带卷轴

    3. 产品特点和优势


    - AEC-Q200 认证: 符合汽车级质量标准
    - 高效放置: 在拾放应用中表现出色
    - 低组装成本: 降低生产成本
    - 环保材料: 无铅端接材料符合 RoHS 要求
    - 无环境危害废物: 减少对环境的影响
    - 高组件和设备可靠性: 保证长期稳定性能
    - 节省PCB空间: 高集成度设计

    4. 应用案例和使用建议


    - SDRAM 和 DDRAM 终端: 适用于高速数据传输接口
    - 计算机应用: 笔记本电脑和台式电脑中的关键部件
    - 消费类电子产品: 适用于便携式设备(PDA、PND)
    - 移动电话和电信设备: 用于手机主板及其他信号处理模块
    使用建议:
    - 在 SDRAM 和 DDRAM 终端应用中,选择高功率级别的型号以应对大电流环境。
    - 在消费类电子产品中,选择小型化型号以节省 PCB 空间。
    - 在高可靠性要求的应用中,确保采用 AEC-Q200 认证的产品,提高整体系统的稳定性。

    5. 兼容性和支持


    - 兼容性: 与标准 SMT 设备和工艺兼容,便于集成到现有的生产线中
    - 技术支持: YAGEO 提供全面的技术支持,包括详细的安装指南和售后支持

    6. 常见问题与解决方案


    - Q: 产品在高温环境下工作表现如何?
    - A: 通过高温耐受测试,最高可承受 +155°C 的工作温度。建议在高温度环境下使用时进行热应力分析。
    - Q: 如何检查电阻器的焊接效果?
    - A: 使用 50 倍放大镜观察焊点,确保电阻器完全覆盖且无可见损伤。
    - Q: 电阻器在湿度环境下的表现如何?
    - A: 通过湿度抗阻测试,保证在 85% 湿度条件下正常工作。建议在高湿环境下使用时增加防潮措施。

    7. 总结和推荐


    综合评估:
    - 主要优点: 符合 RoHS 标准,环保可靠;具备出色的热应力和湿度耐受能力;提供多种封装尺寸和功率等级,满足不同应用场景的需求。
    - 推荐使用: 建议在高性能电子设备、车载电子系统和高端消费电子产品中使用。其出色的稳定性和兼容性使其成为复杂电路板的理想选择。

YC164-JR-1015KL参数

参数
电阻值 15KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
单个电阻功率 62.5mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
包装方式 卷带包装

YC164-JR-1015KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC164-JR-1015KL YC164-JR-1015KL数据手册

YC164-JR-1015KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0096 ¥ 0.0809
库存: 10000
起订量: 51916 增量: 10000
交货地:
最小起订量为:1000
合计: ¥ 80.9
