首页  >  产品百科  >  YC248-JR-07100RL

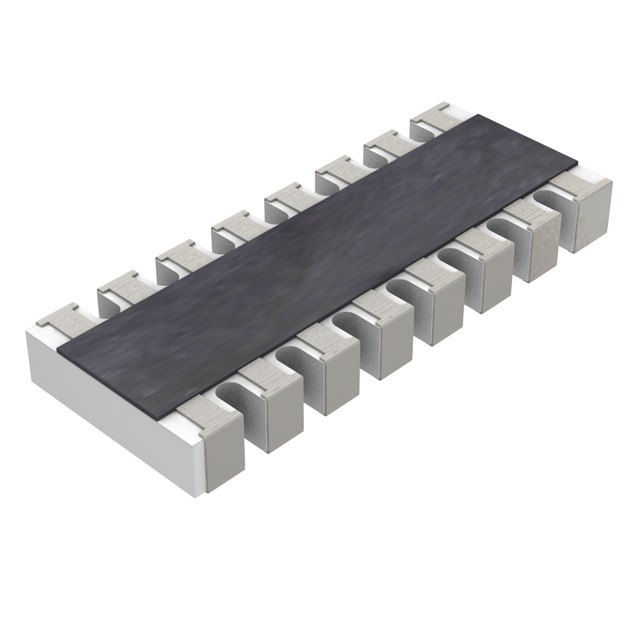

YC248-JR-07100RL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 100Ω ±5% ±200ppm/℃ 62.5mW 1606 贴片安装 4mm*1.6mm*550μm
供应商型号: 11MZ-YC248-JR-07100RL
供应商: 云汉优选
标准整包数: 1
YAGEO/台湾国巨 网络阵列电阻 YC248-JR-07100RL

YC248-JR-07100RL概述

    文章:ARRAY CHIP RESISTORS YC/TC 系列

    产品简介


    ARRAY CHIP RESISTORS YC/TC 系列是雅格电容(Yageo)推出的一种高精度表面贴装电阻器。该系列涵盖了多种型号,包括从 YC102 到 YC358,其阻值范围广泛,支持 1% 和 5% 的精度。这些电阻器主要应用于 SDRAM 和 DDRAM 终端、计算机应用(如笔记本电脑和台式机)、消费电子设备(如 PDA 和 PND)、移动电话和电信等领域。产品采用无铅制造工艺,符合 RoHS 规范,具备高效、低成本安装等特点。

    技术参数


    - 阻值范围:1Ω 至 1MΩ
    - 精度:1% 和 5%
    - 功率等级:
    - YC102/104:1/32 W
    - YC122/124/162/164/248/358:1/16 W
    - YC324:1/8 W
    - TC122/124/164:1/16 W
    - 工作温度范围:
    - YC102/104, TC122/124:-55°C 至 +125°C
    - YC122/124/162/164/248/358:-55°C 至 +155°C
    - 额定电压:通过以下公式计算得出
    \[
    V=\sqrt{P\times R}
    \]
    或最大工作电压,两者取较小者。
    - 包装类型:纸带卷 (R) 和凸起塑料带 (K)

    产品特点和优势


    - AEC-Q200 资质认证:表明该系列产品经过严格测试,适用于汽车和其他高可靠性要求的应用。
    - 高效率安装:适用于自动装配线,降低了组装成本。
    - 低装配成本:减少手工装配步骤,提高了生产效率。
    - 环保材料:产品使用无铅、无毒材料,符合 RoHS 标准,减少了对环境的危害。
    - 高可靠性和耐用性:通过多项严格的耐温、耐湿、热冲击等测试,确保产品长期稳定运行。


    应用案例和使用建议


    - 终端应用:用于 SDRAM 和 DDRAM 的信号终端,可提高系统的可靠性和信号完整性。
    - 计算机应用:在笔记本电脑和台式机中,可以作为关键组件,提供稳定的电流和电压分配。
    - 消费电子产品:PDA 和 PND 等便携设备中,需要体积小且性能稳定的电阻器来节省空间并提高整体性能。
    - 使用建议:在设计中考虑不同温度下的阻值变化,并选择适当的额定电压以避免过载。建议使用合适的焊接条件以确保良好的接触性和耐用性。

    兼容性和支持


    - 兼容性:该系列产品与其他标准 SMT 元件兼容,适用于广泛的电路板布局。
    - 支持和维护:雅格电容提供详尽的技术文档和客户支持,确保客户能够快速解决问题。公司还提供定制标签服务,可根据客户需求添加特定符号或标记。

    常见问题与解决方案


    - 问题 1:在高温下,电阻值发生变化。
    - 解决方案:确认选用的电阻器类型是否适合所需的温度范围。对于高温度应用,建议选择更高温度范围的型号。
    - 问题 2:电阻器在焊接过程中损坏。
    - 解决方案:检查焊接条件,特别是温度和时间控制。建议遵循推荐的焊接条件,并确保焊接过程没有过热。
    - 问题 3:焊接后电阻值不准确。
    - 解决方案:进行焊接后电阻值测量,并确认是否符合规格。如不符合,则重新焊接,或更换为新的电阻器。

    总结和推荐


    ARRAY CHIP RESISTORS YC/TC 系列展示了卓越的性能和可靠性,适用于多种应用场景。其 AEC-Q200 认证、高效的装配性能和环保特性使其在市场上具有很高的竞争力。强烈推荐给需要高性能、高可靠性的系统设计师和工程师。通过选择适合的具体型号,用户可以获得最佳的电气特性和机械性能。

YC248-JR-07100RL参数

参数
电阻值 100Ω
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
长*宽*高 4mm*1.6mm*550μm
通用封装 1606
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

YC248-JR-07100RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC248-JR-07100RL YC248-JR-07100RL数据手册

YC248-JR-07100RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.1432
500+ ¥ 0.1227
1500+ ¥ 0.1074
5000+ ¥ 0.0904
25000+ ¥ 0.0859
库存: 975
起订量: 50 增量: 5000
交货地:
最小起订量为:50
合计: ¥ 7.16
直接购买
加入购物车
