首页  >  产品百科  >  TC164-JR-075K6L

TC164-JR-075K6L

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 5.6KΩ ±5% ±200ppm/℃ 62.5mW 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: REB-WWN5000
供应商: 海外现货
标准整包数: 5000

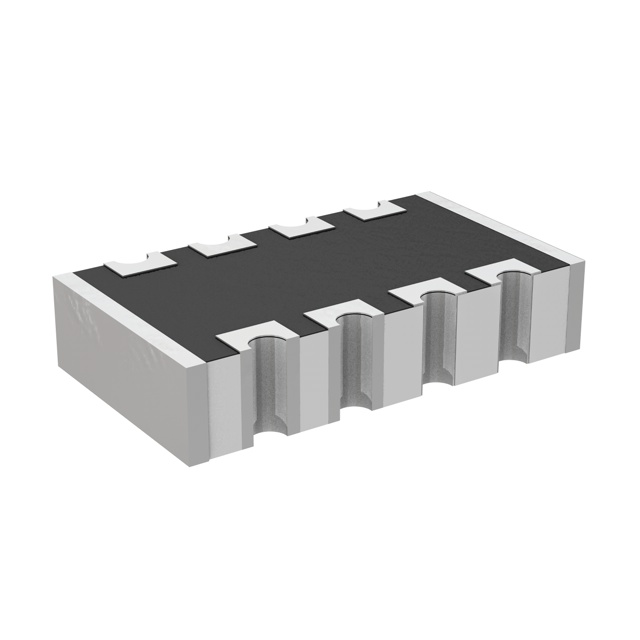

YAGEO/台湾国巨 网络阵列电阻 TC164-JR-075K6L

TC164-JR-075K6L概述

    ARRAY CHIP RESISTORS YC/TC 系列产品技术手册

    1. 产品简介


    ARRAY CHIP RESISTORS YC/TC系列是Yageo公司推出的表面贴装芯片电阻器,包含两种型号:YC(凸面,平面)和TC(凹面)。这些电阻器采用厚膜工艺制造,具有良好的温度系数稳定性。产品主要用于SDRAM和DDRAM终端、计算机应用(如笔记本电脑、台式电脑)、消费电子设备(如PDA、PND)以及移动电话和电信设备等领域。

    2. 技术参数


    以下是该系列芯片电阻器的技术规格及性能参数:
    - 电阻范围:0.02Ω 至 330KΩ
    - 精度等级:
    - ±1%
    - ±5%
    - 额定功率:
    - YC102/104: 1/32W
    - YC122/124/162/164/248/158T/358L/358T: 1/16W
    - YC324: 1/8W
    - TC122/124/164: 1/16W
    - 工作温度范围:
    - YC102/104, TC122/124: -55°C to +125°C
    - YC122/124/162/164/248/324/158T/358L/358T, TC164: -55°C to +155°C
    - 额定电压:
    - YC102/104: 15V/30V/30V
    - YC122/124/162/164/248/158T/358L/358T: 50V/100V/100V
    - YC324: 200V/500V/500V
    - TC122/124/164: 50V/100V/100V

    3. 产品特点和优势


    - 通过AEC-Q200认证:保证在汽车电子应用中的可靠性。
    - 高效的贴片应用:降低组装成本,提高生产效率。
    - 符合RoHS标准:无铅设计,减少环境污染。
    - 低环境影响:避免使用有害物质,减少废物。
    - 高可靠性:适用于高要求的电子应用环境。
    - 节省PCB空间:小型化设计,适合紧凑布局。

    4. 应用案例和使用建议


    - 应用场景:该系列电阻器广泛应用于计算机、消费电子设备、移动通信等领域。例如,在SDRAM和DDRAM终端上,可以提供稳定的电流和电压控制。
    - 使用建议:
    - 温度管理:在高温环境下使用时,需要特别注意散热,以确保稳定的工作状态。
    - 防潮措施:由于产品对湿度敏感,建议在储存和运输过程中采取防潮措施。

    5. 兼容性和支持


    - 兼容性:该系列电阻器具有多种封装形式,可以轻松集成到不同的电路板设计中。与大多数标准PCB贴装设备兼容。
    - 技术支持:Yageo公司提供全面的技术支持和售后服务,确保客户在使用过程中获得帮助和指导。

    6. 常见问题与解决方案


    - 问题1:贴装后出现断路
    - 解决方案:检查电路板是否平整,确保焊接过程中没有产生应力导致断裂。
    - 问题2:电阻值偏移
    - 解决方案:检查工作温度是否超出规定范围,避免在极端温度下使用。
    - 问题3:阻值不稳定
    - 解决方案:重新检查焊接质量和电路连接,确保所有连接点牢固可靠。

    7. 总结和推荐


    综上所述,ARRAY CHIP RESISTORS YC/TC系列芯片电阻器凭借其高性能、高可靠性及广泛的适用性,成为众多电子设备的理想选择。特别是在高要求的应用环境中,如汽车电子和工业自动化领域,其表现尤为突出。强烈推荐给寻求高质量芯片电阻器的客户。

TC164-JR-075K6L参数

参数
电阻值 5.6KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
单个电阻功率 62.5mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TC164-JR-075K6L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 TC164-JR-075K6L TC164-JR-075K6L数据手册

TC164-JR-075K6L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.007 ¥ 0.0615
库存: 30000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 307.5
