AF164-FR-0739KL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 39KΩ ±1% ±250ppm/℃ 62.5mW 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: ZT-AF164-FR-0739KL
供应商: 海外现货
标准整包数: 1

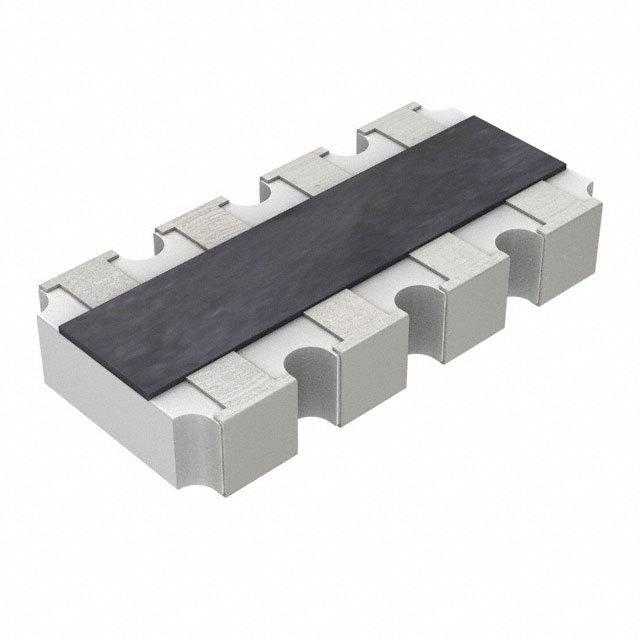

YAGEO/台湾国巨 网络阵列电阻 AF164-FR-0739KL

AF164-FR-0739KL概述

    电子元器件技术手册:抗硫化贴片电阻

    产品简介


    本文将介绍一款名为Yageo品牌的抗硫化贴片电阻系列产品——AF122(4Pin/2R)、AF124(8Pin/4R)、AF162(4Pin/2R)和AF164(8Pin/4R)。这些产品属于表面贴装芯片电阻,具有高可靠性、环保且适用于高硫环境下的消费电子设备。具体应用包括SDRAM终端、高端计算机及多媒体电子产品、PDA、PND以及移动电话等通信设备。

    技术参数


    - 产品尺寸:0402(2 × 0402, 4 × 0402)和0603(2 × 0603, 4 × 0603)
    - 阻值范围:
    - 5%(E24):1 Ω 至 1 MΩ
    - 1%(E24/E96):10 Ω 至 1 MΩ
    - 跳线:小于50 mΩ
    - 额定功率:1/16 W
    - 最大工作电压:50 V
    - 最高过载电压:100 V
    - 额定电流:0.5 A至1.0 A
    - 最大电流:1.0 A至2.0 A
    - 温度系数:1 Ω ≤ R ≤ 10 Ω时为± 250 ppm/°C;10 Ω ≤ R ≤ 1 MΩ时为± 200 ppm/°C
    - 工作温度范围:–55 °C 至 +155 °C
    - 包装方式:纸带盘装(7英寸/13英寸直径)
    - 兼容标准:RoHS合规,无卤素环氧树脂

    产品特点和优势


    - AEC-Q200认证:满足汽车电子元件的严苛要求
    - 环保材料:不含禁止材料,符合环保标准
    - 空间节约:节省PCB面积
    - 低功耗:适合电池供电设备
    - 高可靠性:通过多项测试验证,确保长期稳定工作
    - 耐高温:可在极端环境下正常工作

    应用案例和使用建议


    - SDRAM终端:适用于需要高可靠性的存储设备。
    - 消费电子设备:如PDA、PND和移动电话,特别适用于高硫环境。
    - 推荐配置:建议在温度敏感的应用中使用,以确保最佳性能。

    兼容性和支持


    - 兼容性:支持多种表面贴装工艺,与其他设备兼容良好。
    - 支持信息:提供详细的用户指南和技术支持,确保安装和使用顺利。

    常见问题与解决方案


    - Q: 阻值精度不达标
    - A: 确认焊接质量和温度控制,必要时进行重新焊接。
    - Q: 工作温度异常
    - A: 检查散热设计,确保达到规定的温度范围。
    - Q: 过载保护
    - A: 检查电源输入和电路保护措施,确保不超过最大工作电压。

    总结和推荐


    综上所述,Yageo品牌的AF系列抗硫化贴片电阻是一款高性能的产品,特别适用于高硫环境下的电子设备。其卓越的可靠性和广泛的适用范围使其在市场上具有较强的竞争力。对于需要高精度、稳定性和环保特性的应用场景,强烈推荐使用此系列产品。

AF164-FR-0739KL参数

参数
电阻值 39KΩ
电阻个数 -
精度 ±1%
温度系数 ±250ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
零件状态 在售

AF164-FR-0739KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 AF164-FR-0739KL AF164-FR-0739KL数据手册

AF164-FR-0739KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
