YC162-JR-0710RL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 10Ω ±5% ±250ppm/℃ 62.5mW 0606 贴片安装 1.6mm*1.6mm*500μm
供应商型号: YC162-JR-0710RL
供应商: 国内现货
标准整包数: 5000

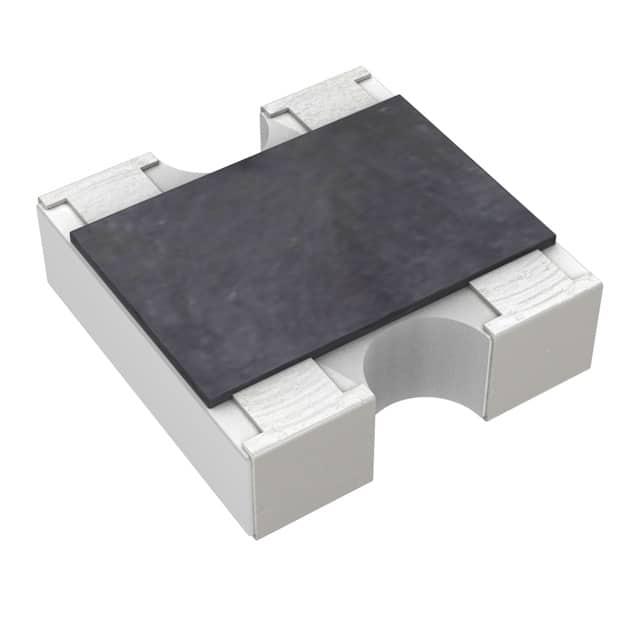

YAGEO/台湾国巨 网络阵列电阻 YC162-JR-0710RL

YC162-JR-0710RL概述

    数字阵列芯片电阻 —— YC/TC系列

    产品简介


    数字阵列芯片电阻(YC/TC系列)是面向多种应用场合的高可靠度表面贴装电阻器。这些电阻器采用厚膜工艺制造,具备低功耗、高可靠性及符合RoHS标准等特点。具体来说,本系列产品适合应用于SDRAM和DDRAM终端,计算机设备(如笔记本电脑、台式机)、消费类电子产品(如PDA、PND)以及移动电话和通信设备等领域。它们以其紧凑的封装和高效的放置能力成为市场上受欢迎的选择。

    技术参数


    本系列的数字阵列芯片电阻涵盖了从102到358的不同型号,每个型号都有特定的技术参数,如下所示:
    | 型号 | 封装尺寸 | 额定功率 (P70) | 工作温度范围 | 电阻值 (Ω) | 容差 (%) | 电压等级 (V) | 电流等级 (A) |

    | YC102 | 0.60 x 0.30 mm | 1/32W | -55°C to +125°C | 10Ω - 1MΩ | ±5% | 15, 30, 30 | 0.5, 1.0 |
    | YC104 | 1.00 x 0.35 mm | 1/32W | -55°C to +125°C | 10Ω - 1MΩ | ±5% | 12.5, 25, 25 | 0.5, 1.0 |
    | YC122 | 1.00 x 0.30 mm | 1/16W | -55°C to +155°C | 1Ω - 1MΩ | ±5% | 50, 100, 100 | 0.5, 1.0 |
    | YC124 | 1.60 x 0.40 mm | 1/16W | -55°C to +155°C | 1Ω - 1MΩ | ±5% | 25, 50, 100 | 1.0, 2.0 |
    ……

    产品特点和优势


    - 适用于汽车环境: 经过AEC-Q200认证,符合汽车电子标准。
    - 高效性: 在拾放应用中表现出色,显著降低组装成本。
    - 环保材料: 所有产品均不含铅且符合RoHS要求。
    - 卓越的热稳定性: 在高温条件下仍能保持性能稳定。
    - 节省空间: 小巧的设计有助于减少PCB占用面积。
    - 无有害物质: 使用非禁用材料生产,符合国际安全标准。

    应用案例和使用建议


    该系列电阻广泛应用于需要高可靠性的电路设计中。例如,在智能手机和平板电脑的电源管理模块中,这些电阻可以用于滤波和调节电压。对于需要严格控制温度波动的应用,如车载电子系统,其出色的温度稳定性显得尤为重要。
    使用时应注意:
    - 正确选型: 根据实际应用需求选择合适的电阻型号,考虑工作温度、额定功率等因素。
    - 合理布局: 确保电路板设计合理,避免过载导致损坏。

    兼容性和支持


    这些电阻器与其他Yageo公司的同类产品具有良好的兼容性。制造商提供全面的技术支持,包括详细的产品资料、安装指南和故障排查建议。此外,用户还可以通过官方网站获得最新的技术支持和产品更新信息。

    常见问题与解决方案


    - Q: 电阻器出现短路怎么办?
    - A: 首先检查电路连接是否正确,确保所有连接点没有松动或氧化。如果问题依旧,可能是电阻器本身存在问题,应立即更换新件并联系制造商获取进一步帮助。

    - Q: 如何判断电阻器是否达到使用寿命?
    - A: 定期对电路进行检测,关注电阻器的温升情况和阻值变化。如果发现异常,则可能已接近寿命终点,建议及时替换。

    总结和推荐


    综上所述,数字阵列芯片电阻(YC/TC系列)凭借其优越的性能、广泛的适用性和高度的可靠性,成为现代电子设备中不可或缺的关键组件。无论是对于需要高性能电子元件的专业工程师,还是寻求高品质产品的消费者,这款产品都是一个值得信赖的选择。因此,我们强烈推荐此系列产品用于各种应用场景。

YC162-JR-0710RL参数

参数
电阻值 10Ω
电阻个数 -
精度 ±5%
温度系数 ±250ppm/℃
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
引脚数量 -
长*宽*高 1.6mm*1.6mm*500μm
通用封装 0606
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

YC162-JR-0710RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC162-JR-0710RL YC162-JR-0710RL数据手册

YC162-JR-0710RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0619
50000+ ¥ 0.06
库存: 145000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 309.5
