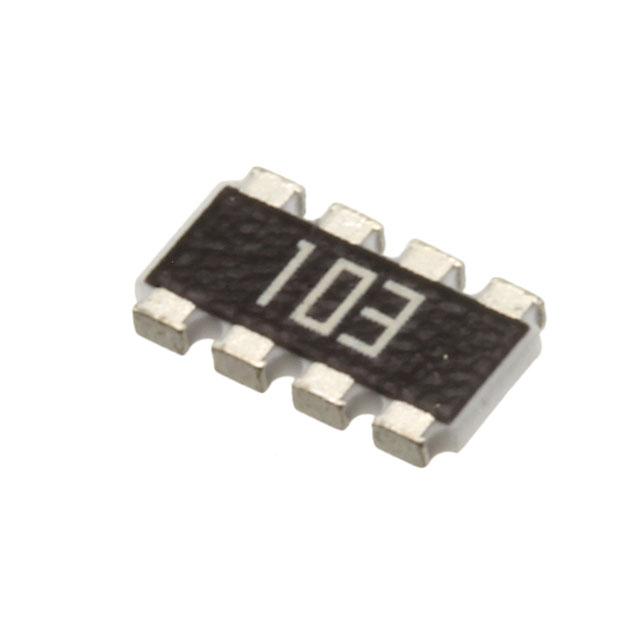

YC324-JK-0710KL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 10KΩ ±5% ±200ppm/℃ 125mW 2012 贴片安装 5.08mm*3.2mm*700μm
供应商型号: 31M-YC324-JK-0710KL
供应商: 云汉优选
标准整包数: 5
YAGEO/台湾国巨 网络阵列电阻 YC324-JK-0710KL

YC324-JK-0710KL概述

    数字阵列芯片电阻:YC/TC系列

    产品简介


    数字阵列芯片电阻(YC/TC系列)是一类小型化、高可靠性的表面贴装元件,适用于各种电子产品中。本系列产品包括YC和TC两种型号,其主要功能是作为SDRAM、DDRAM终端或其他需要高精度阻值控制的场合使用。产品广泛应用于计算机、消费电子产品、移动电话和电信等领域,满足对尺寸紧凑、性能稳定的需求。

    技术参数


    | 参数 | 描述 |

    | 型号 | YC: 102/104/122/124/162/164/248/324/158T/358L/358T
    TC: 122/124/164 |
    | 额定功率 | YC102/104: 1/32W
    YC122/124/162/164/248/158T/358L/358T: 1/16W
    YC324: 1/8W
    TC122/124/164: 1/16W |
    | 工作温度范围 | YC102/104, TC122/124: -55℃ to +125℃
    YC122/124/162/164/248/324/158T/358L/358T, TC164: -55℃ to +155℃ |
    | 额定电压 | 根据公式 \( V = \sqrt{P \times R} \) 或最大工作电压取较小者 |
    | 额定阻值及公差 | E24: ± 5%
    E24/E96: ± 1% |
    | 引脚耐热性测试 | -55/+125 ℃,热冲击测试达300次,每次传输时间20秒 |

    产品特点和优势


    - 高效性:更高效的拾放应用,低组装成本。
    - 可靠性:AEC-Q200认证,确保高标准的质量。
    - 环保:无铅且无毒材料,符合RoHS标准,减少环境污染。
    - 节约空间:节省PCB空间,提升设备密度。
    - 易于集成:高组件和设备可靠性,确保系统的稳定运行。

    应用案例和使用建议


    应用案例:数字阵列芯片电阻YC/TC系列广泛应用于各类消费电子产品中,如SDRAM和DDRAM终端、笔记本电脑和台式机等。例如,在笔记本电脑主板设计中,该电阻可以有效降低电路板面积,同时提供高精度阻值控制。
    使用建议:为确保最佳性能和延长使用寿命,在高温环境中使用时应注意散热。若需处理强电冲击,建议使用稳压电路进行保护。在安装过程中,遵循正确的焊接工艺以确保连接牢固。

    兼容性和支持


    数字阵列芯片电阻YC/TC系列具有良好的互换性,可与市场上主流的电子产品兼容。厂商提供详尽的技术文档和售后服务,以帮助客户解决安装和使用过程中的问题。客户还可以通过官方网站获取最新的产品更新和技术支持。

    常见问题与解决方案


    1. 问题: 在焊接过程中出现虚焊。
    解决方案: 确保采用正确的焊接温度和时间,且焊点位置需处于平坦状态,以避免虚焊现象。
    2. 问题: 长时间使用后电阻值漂移。
    解决方案: 检查是否存在过热情况,必要时增加散热措施,确保电阻在额定工作温度范围内运行。
    3. 问题: 出现漏电现象。
    解决方案: 检查封装完整性,确保没有水汽侵入。若仍存在问题,考虑更换新的电阻元件。

    总结和推荐


    数字阵列芯片电阻YC/TC系列以其紧凑的设计、高效的应用和优秀的稳定性,成为了众多高性能电子产品的首选元件。在应对复杂的工作环境和苛刻的应用要求方面表现出色,特别是在需要精确阻值控制和稳定性的场合下尤为适用。因此,强烈推荐在各种电子产品设计中选用这款电阻,以获得最佳的系统性能和可靠性保障。

YC324-JK-0710KL参数

参数
电阻值 10KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 125mW
电阻器匹配率漂移 -
长*宽*高 5.08mm*3.2mm*700μm
通用封装 2012
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

YC324-JK-0710KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC324-JK-0710KL YC324-JK-0710KL数据手册

YC324-JK-0710KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3745
50+ ¥ 0.2875
150+ ¥ 0.237
500+ ¥ 0.2163
1500+ ¥ 0.2016
4000+ ¥ 0.19
库存: 26
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 1.87
