首页  >  产品百科  >  TC164-JR-134K7L

TC164-JR-134K7L

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 4.7KΩ ±5% ±200ppm/℃ 63mW 1206 贴片安装 3.2mm(长度)*600μm(高度)
供应商型号: TS-TC164-JR-134K7L
供应商: 海外现货
标准整包数: 20000

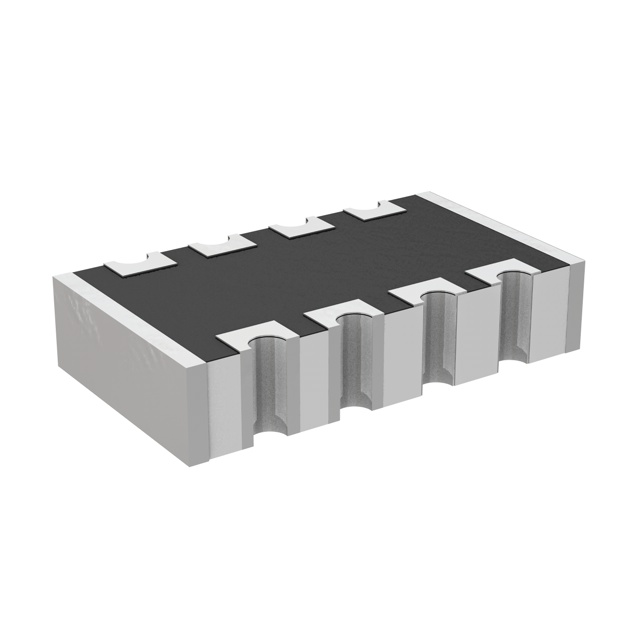

YAGEO/台湾国巨 网络阵列电阻 TC164-JR-134K7L

TC164-JR-134K7L概述

    # Yageo YC/TC 系列贴片电阻产品技术手册

    产品简介


    Yageo YC/TC 系列芯片电阻是专为表面贴装设计的高性能电阻器,适用于广泛的电子应用领域。该系列电阻分为 YC 和 TC 两个子系列,分别采用凸面和平面设计,均符合 RoHS 标准且不含铅。YC 系列提供多种尺寸选择(如 102、104、122、164 等),而 TC 系列则以凹面结构为主。这些电阻广泛应用于 SDRAM/DDRAM 终端、电脑设备、消费类电子产品以及通信领域,是现代电子设计的理想选择。

    技术参数


    以下是 Yageo YC/TC 系列电阻的关键技术参数:
    | 参数名称 | 规格范围 |

    | 尺寸 | YC:102/104/122/124/162/164/248/324/158T/358L/358T
    TC:122/124/164 |
    | 容差 | ±5% 或 ±1% |
    | 工作温度范围 | -55°C 至 +125°C 或 -55°C 至 +155°C |
    | 额定功率 | YC102/104:1/32W
    YC122/124/162/164/248/158T/358L/358T:1/16W
    YC324:1/8W
    TC122/124/164:1/16W |
    | 额定电压 | 按公式 \(V=\sqrt{PR}\) 计算,最大值优先 |
    主要特性
    - 高效率的拾放应用
    - 低组装成本
    - 罗马标准(RoHS)合规
    - 环保设计:无卤素材料,减少有害废物
    - 高组件和设备可靠性
    - 占板面积小
    - 无禁用材料用于生产
    - 提高电路稳定性

    产品特点和优势


    YC/TC 系列芯片电阻具备多项独特优势:
    1. 精准度高:提供 ±1% 和 ±5% 的容差选项,满足高精度电路需求。
    2. 环保设计:完全符合 RoHS 标准,避免铅和其他有害物质的使用。
    3. 多样化型号:丰富的尺寸和参数组合,适用于不同的应用场景。
    4. 高稳定性:在宽泛的工作温度范围内保持稳定的性能。
    5. 紧凑设计:特别适合空间受限的设计。

    应用案例和使用建议


    应用案例
    1. SDRAM/DDRAM 终端:用于高速内存模块中,确保数据传输的稳定性和可靠性。
    2. 电脑设备:包括笔记本电脑、台式机,确保系统的高效运行。
    3. 消费电子:如个人数字助理(PDA)、导航设备(PND)等便携式设备。
    4. 通信领域:适用于手机和电信设备。
    使用建议
    - 在高温环境下使用时,需考虑散热设计以确保电阻的长期稳定性。
    - 对于精密电路,建议选择 ±1% 容差的型号。
    - 根据具体应用场景选择合适的尺寸和功率等级。

    兼容性和支持


    YC/TC 系列电阻与其他主流 SMD 设备具有良好的兼容性。此外,Yageo 提供全面的技术支持,包括定制标签、生产过程中的 LFP 标记(无铅处理)以及客户特定需求的支持。

    常见问题与解决方案


    问题 1:如何区分不同型号的电阻?
    解决方案:通过电阻编号的后缀可以识别型号,例如 "J" 表示 ±5% 容差,"R" 表示纸带包装,"K" 表示塑料盘包装。
    问题 2:如何正确焊接?
    解决方案:遵循 IPC/JEDEC J-STD-002B 测试标准,确保焊接温度和时间设置正确,避免过热损伤。

    总结和推荐


    综上所述,Yageo YC/TC 系列芯片电阻以其高精度、高可靠性、环保设计及广泛的应用场景脱颖而出。无论是工业级还是消费级应用,该系列电阻都表现出色。强烈推荐给需要高性能、高可靠性的电子工程师和设计师。

TC164-JR-134K7L参数

参数
电阻值 4.7KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 63mW
电阻器匹配率漂移 -
长*宽*高 3.2mm(长度)*600μm(高度)
通用封装 1206
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

TC164-JR-134K7L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 TC164-JR-134K7L TC164-JR-134K7L数据手册

TC164-JR-134K7L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ $ 0.0145 ¥ 0.1234
40000+ $ 0.0136 ¥ 0.1154
60000+ $ 0.0129 ¥ 0.1095
140000+ $ 0.0125 ¥ 0.1066
库存: 40000
起订量: 20000 增量: 1
交货地:
最小起订量为:20000
合计: ¥ 2468
