首页  >  产品百科  >  YC158TJR-0722KL

YC158TJR-0722KL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 22KΩ ±5% ±200ppm/℃ 62.5mW 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: REB-WWN3789
供应商: 海外现货
标准整包数: 5000

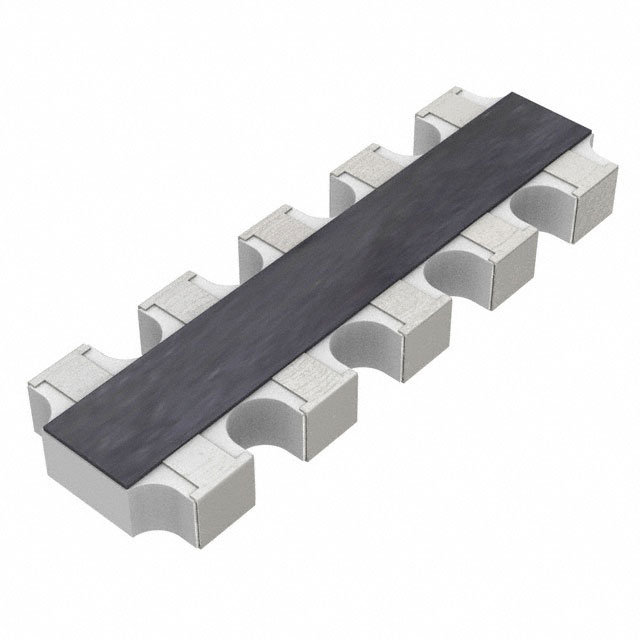

YAGEO/台湾国巨 网络阵列电阻 YC158TJR-0722KL

YC158TJR-0722KL概述

    Yageo Array Chip Resistors YC/TC 系列技术手册

    产品简介


    Yageo Array Chip Resistors YC/TC系列是一款适用于多种应用场合的贴片电阻器。该系列电阻器采用厚膜工艺制造,提供凸面(YC)和平面(TC)两种类型。这些电阻器具有高精度、低组装成本和环保的特点,被广泛应用于SDRAM和DDRAM终端、计算机(如笔记本电脑、台式机)、消费类电子产品(如PDA、PND)、移动电话和电信等领域。

    技术参数


    - 尺寸:YC型号包括102/104/122/124/162/164/248/324/158T/358L/358T,TC型号包括122/124/164。
    - 阻值范围:1Ω到1MΩ(精度为±1%或±5%)。
    - 温度系数:±200 ppm/°C 或 ±250 ppm/°C。
    - 功率等级:YC102/104为1/32W,其他型号为1/16W,YC324为1/8W,TC型号为1/16W。
    - 工作温度范围:-55°C至+125°C(YC102/104、TC122/124),-55°C至+155°C(其他型号)。
    - 额定电压:根据型号不同,额定电压范围为15V到200V。
    - 包装方式:纸带封装(7英寸和13英寸卷盘)和塑封盘(7英寸)。

    产品特点和优势


    - AEC-Q200认证:满足汽车级质量要求。
    - 高效装配:适合高速贴片机操作,降低组装成本。
    - 低功耗:高精度、低温漂特性使得在大功率应用中表现优异。
    - 环保设计:无铅无卤素,符合RoHS标准。
    - 高可靠性:激光切割,提供良好的稳定性。
    - 节省空间:小型化设计,有助于PCB布局优化。

    应用案例和使用建议


    - SDRAM和DDRAM终端:适用于高速存储器系统中的电路保护。
    - 计算机应用:适合用于笔记本电脑、台式机内部的电源管理电路。
    - 消费电子:可用于PDA、PND等便携设备中需要高精度和紧凑尺寸的场合。
    - 手机和通信设备:适用于手机主板上的信号处理电路。
    - 建议:在选择电阻时,需注意其工作温度范围和额定电压,确保满足具体应用需求。

    兼容性和支持


    - 兼容性:与大多数主流的SMT设备兼容,确保生产流程顺畅。
    - 支持:Yageo提供详尽的技术文档和支持服务,帮助客户更好地了解和使用产品。

    常见问题与解决方案


    - 问题1:焊接过程中出现虚焊现象。
    - 解决方法:检查焊接温度和时间是否合适,确保适当的预热和冷却过程。
    - 问题2:温度漂移超出预期。
    - 解决方法:选择合适的温度系数范围,并确保工作温度不超过规格书中的限定值。
    - 问题3:无法正确识别阻值。
    - 解决方法:检查安装位置是否正确,是否存在外部干扰。

    总结和推荐


    总体来看,Yageo Array Chip Resistors YC/TC系列是高质量、高可靠性的贴片电阻器,特别适合于对精度和可靠性要求较高的应用。无论是计算机、消费电子还是通信领域,这一系列产品都表现出色,可以有效地提升整体系统的性能。因此,我强烈推荐使用Yageo Array Chip Resistors YC/TC系列。

YC158TJR-0722KL参数

参数
电阻值 22KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

YC158TJR-0722KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC158TJR-0722KL YC158TJR-0722KL数据手册

YC158TJR-0722KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0101 ¥ 0.0888
10000+ $ 0.0099 ¥ 0.0864
20000+ $ 0.0097 ¥ 0.0849
25000+ $ 0.0097 ¥ 0.0849
50000+ $ 0.0094 ¥ 0.0824
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 444
