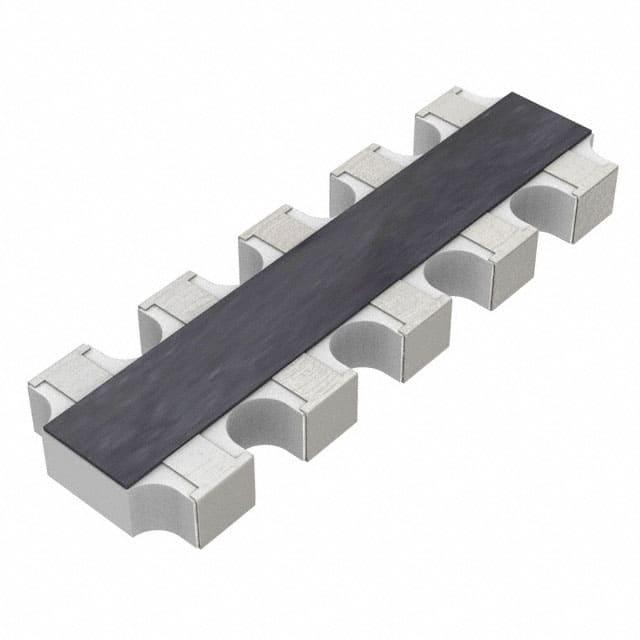

YC158TJR-073KL

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 3KΩ ±5% ±200ppm/℃ 62.5mW 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: A-YC158TJR-073KL
供应商: 云汉优选
标准整包数: 5000
YAGEO/台湾国巨 网络阵列电阻 YC158TJR-073KL

YC158TJR-073KL概述

    YAGEO ARRAY CHIP RESISTORS: YC/TC SERIES 102 to 358

    产品简介


    YAGEO 的阵列芯片电阻 YC/TC 系列涵盖了从 YC102 到 YC358T 的多种型号,适用于 SDRAM 和 DDRAM 终端、计算机应用(如笔记本电脑和台式机)、消费类电子产品(如 PDA 和 PND)以及移动电话和电信设备等领域。这些电阻器具有表面贴装技术(SMT),采用厚膜工艺制造,带有无铅端子,符合 RoHS 标准。

    技术参数


    | 类型 | 电阻范围 | 功率 (W) | 工作温度范围 (℃) | 额定电压 (V) | 耐压 (V) |
    |
    | YC102 | 10Ω 至 1MΩ | 1/32 | -55 至 +125 | 15 | 30 |
    | YC104 | 10Ω 至 1MΩ | 1/32 | -55 至 +125 | 12.5 | 25 |
    | YC122 | 1Ω 至 1MΩ | 1/16 | -55 至 +155 | 50 | 100 |
    | YC124 | 1Ω 至 1MΩ | 1/16 | -55 至 +155 | 25 | 50 |
    | YC162 | 1Ω 至 1MΩ | 1/16 | -55 至 +155 | 50 | 100 |
    | YC164 | 1Ω 至 1MΩ | 1/16 | -55 至 +155 | 50 | 100 |
    | YC248 | 10Ω 至 1MΩ | 1/16 | -55 至 +155 | 50 | 100 |
    | YC324 | 10Ω 至 1MΩ | 1/8 | -55 至 +155 | 200 | 500 |
    | YC158T | 10Ω 至 100KΩ | 1/16 | -55 至 +155 | 25 | 50 |
    | YC358L/358T | 10Ω 至 330KΩ | 1/16 | -55 至 +155 | 50 | 100 |
    | TC122 | 10Ω 至 1MΩ | 1/16 | -55 至 +125 | 50 | 100 |
    | TC124 | 10Ω 至 1MΩ | 1/16 | -55 至 +125 | 50 | 100 |
    | TC164 | 10Ω 至 1MΩ | 1/16 | -55 至 +155 | 50 | 100 |

    产品特点和优势


    - AEC-Q200 认证:满足汽车电子标准。
    - 高效的拾放应用:降低组装成本。
    - RoHS 符合:环保材料,减少有害废物。
    - 可靠性高:提高组件和设备的可靠性。
    - 节省 PCB 空间:占用空间小,适合紧凑设计。
    - 无卤素环氧树脂:环保材料。

    应用案例和使用建议


    - 终端 SDRAM 和 DDRAM:广泛应用于各种存储设备中。
    - 计算机应用:可用于笔记本电脑、台式机等设备。
    - 消费类电子设备:适用于 PDA 和 PND 等产品。
    使用建议:建议在使用时遵循手册中的焊接条件,确保焊接质量和稳定性。如果用于高温环境,可以考虑加装散热片以提高热稳定性。

    兼容性和支持


    YAGEO 的这些电阻器具有良好的兼容性,可与市面上大多数 SMT 设备配合使用。厂商提供详尽的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:安装后电阻值不稳定
    - 解决方案:检查焊接质量,确保焊接条件符合手册要求。
    2. 问题:焊接过程中出现裂纹
    - 解决方案:检查焊接温度和时间,避免过高的焊接温度和过长的时间导致损坏。
    3. 问题:外观有瑕疵
    - 解决方案:重新检查生产工艺,确保产品质量。

    总结和推荐


    总体来看,YAGEO 的阵列芯片电阻 YC/TC 系列具有高性能、高可靠性和环保特性,适用于多种应用场景。强烈推荐在需要高效、稳定电阻解决方案的项目中使用。
    综合评价:
    - 优点:高可靠性、节能环保、广泛应用。
    - 适用场景:SDRAM、DDRAM 终端,计算机及消费电子设备。
    因此,本产品值得推荐使用。

YC158TJR-073KL参数

参数
电阻值 3KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
单个电阻功率 62.5mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

YC158TJR-073KL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC158TJR-073KL YC158TJR-073KL数据手册

YC158TJR-073KL封装设计

查看详情并下载
Symbol
Footprint
3D Model
