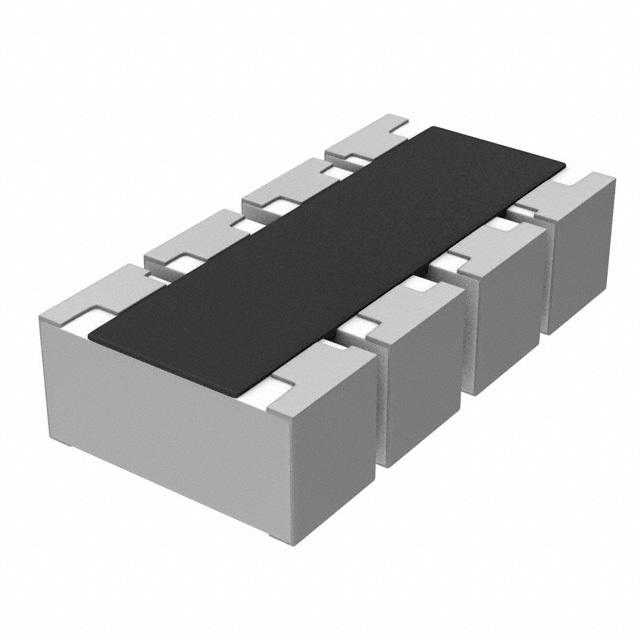

YC124-JR-077K5L

产品分类: 网络阵列电阻
厂牌: YAGEO/台湾国巨
产品描述: 7.5KΩ ±5% ±200ppm/℃ 62.5mW 0804 贴片安装 2mm*1mm*550μm
供应商型号: UA-YC124-JR-077K5L
供应商: 海外现货
标准整包数: 10000
YAGEO/台湾国巨 网络阵列电阻 YC124-JR-077K5L

YC124-JR-077K5L概述

    Yageo Chip Resistor Surface Mount YC/TC SERIES 102 to 358 技术手册

    产品简介


    Yageo 的 YC/TC 系列电阻是一种芯片电阻,广泛应用于多种电子设备中。这些电阻采用厚膜工艺制造,具有凸面和平面两种类型,提供了从 102 到 358 的多种型号选择。这些电阻适用于 SDRAM 和 DDRAM 终端、笔记本电脑、台式电脑、消费电子产品(如 PDA、PND)、手机及电信设备等领域。

    技术参数


    以下为 Yageo YC/TC 系列芯片电阻的主要技术参数:
    | 型号 | 尺寸 | 容差 | 工作温度范围 | 功率(P70) | 额定电压(V) | 最大工作电压(V) |
    ||
    | YC102 | 0.15 × 0.25 mm | ±5% | -55°C to +125°C | 1/32 W | (P×R)^0.5 | 15 V |
    | YC104 | 0.20 × 0.15 mm | ±5% | -55°C to +125°C | 1/32 W | (P×R)^0.5 | 12.5 V |
    | YC122 | 0.21+0.10/-0.05 mm | ±5% | -55°C to +155°C | 1/16 W | (P×R)^0.5 | 50 V |
    | YC124 | 0.40 ± 0.15 mm | ±5% | -55°C to +155°C | 1/16 W | (P×R)^0.5 | 25 V |
    | YC162 | 0.30 ± 0.10 mm | ±5% | -55°C to +155°C | 1/16 W | (P×R)^0.5 | 50 V |
    | YC164 | 0.65 ± 0.05 mm | ±5% | -55°C to +155°C | 1/16 W | (P×R)^0.5 | 50 V |
    | YC248 | 0.45 ± 0.05 mm | ±5% | -55°C to +155°C | 1/16 W | (P×R)^0.5 | 50 V |
    | YC324 | 1.10 ± 0.15 mm | ±5% | -55°C to +155°C | 1/8 W | (P×R)^0.5 | 200 V |
    | TC122 | 0.30 ± 0.05 mm | ±5% | -55°C to +125°C | 1/16 W | (P×R)^0.5 | 50 V |
    | TC124 | 0.30 ± 0.10 mm | ±5% | -55°C to +125°C | 1/16 W | (P×R)^0.5 | 50 V |
    | TC164 | 0.50 ± 0.15 mm | ±5% | -55°C to +155°C | 1/16 W | (P×R)^0.5 | 50 V |

    产品特点和优势


    1. AEC-Q200 认证:确保在汽车电子设备中的可靠性和耐用性。
    2. 高效的贴片应用:提高了组装效率。
    3. 低装配成本:简化了生产流程。
    4. 符合 RoHS 标准:减少有害物质,更环保。
    5. 无铅端子:满足环保要求。
    6. 高组件和设备可靠性:增强了产品的稳定性和使用寿命。
    7. 节省 PCB 空间:占用面积小,适合紧凑设计。

    应用案例和使用建议


    这些电阻广泛用于多种应用中,例如 SDRAM 和 DDRAM 终端、笔记本电脑、台式电脑、消费电子产品(如 PDA 和 PND)以及手机和电信设备。具体的应用建议如下:
    1. 移动设备:由于其紧凑的设计,适用于需要节省空间的移动设备。
    2. 通信设备:耐高温和高功率特性使其适用于电信设备。
    3. 计算机:适用于各种类型的计算机主板,提供高效能和高稳定性。
    使用建议:
    - 在设计电路时,考虑所选电阻的工作温度范围和功率要求。
    - 选择合适的封装类型以匹配具体的装配需求。
    - 确保所选电阻与整体系统其他部件的兼容性,以避免不必要的干扰。

    兼容性和支持


    Yageo 的 YC/TC 系列芯片电阻具有良好的兼容性,可以与多种设备和系统配合使用。厂商提供了全面的技术支持和维护服务,包括详细的安装指南和技术文档,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    1. 问题:焊接过程中出现虚焊
    - 解决方法:检查焊接条件,确保焊接温度和时间正确。使用合适的助焊剂和清洁剂。
    2. 问题:电阻值不准确
    - 解决方法:检查电阻型号是否正确,并确保其在额定温度范围内使用。如有必要,进行校准。
    3. 问题:外观损坏
    - 解决方法:确认操作过程中是否有物理损伤。按照正确的安装步骤进行安装。

    总结和推荐


    综上所述,Yageo 的 YC/TC 系列芯片电阻凭借其高可靠性和优良的性能,在多种应用中表现出色。我们强烈推荐这些电阻用于需要高性能和高可靠性的电子产品中。无论是对空间要求严格的移动设备还是对可靠性要求极高的工业应用,这些电阻都是理想的选择。

YC124-JR-077K5L参数

参数
电阻值 7.5KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
单个电阻功率 62.5mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 2mm*1mm*550μm
通用封装 0804
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

YC124-JR-077K5L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 网络阵列电阻 YAGEO/台湾国巨 YC124-JR-077K5L YC124-JR-077K5L数据手册

YC124-JR-077K5L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ $ 0.0048 ¥ 0.0398
50000+ $ 0.0048 ¥ 0.0398
库存: 0
起订量: 30000 增量: 10000
交货地:
最小起订量为:20000
合计: ¥ 0
