FS-VM

产品分类: 开发配件
厂牌: XP POWER
产品描述: XP Power 评估测试板, 使用于FS 系列
供应商型号: 1470-3284-ND
供应商: Digi-Key
标准整包数: 1
XP POWER 开发配件 FS-VM

FS-VM概述


    产品简介

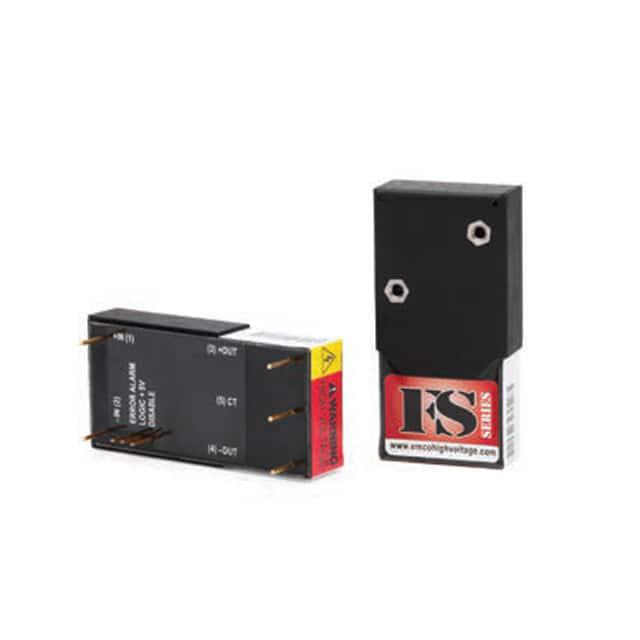

    FS系列隔离式比例直流到高压直流转换器是专为提供高可靠性而设计的产品。该系列产品覆盖从200V至6kV的输出电压范围,采用小型化设计,适用于PC板安装,功率输出范围为0到10W。这些转换器广泛应用于各种领域,如电泳、压电设备、电容充电、质谱仪以及静电卡盘等。

    技术参数


    | 模型 | 输出电压(V) | 输出电流(mA) | 输出功率(W) | 重量(盎司) | 尺寸(英寸) |
    |
    | FS02 | 0 - 200 | 50 | 0 - 10 | <1.6 | 2.25L x 1.12W x 0.50H |
    | FS03 | 0 - 300 | 33.3 | 0 - 10 | <1.6 | 2.25L x 1.12W x 0.50H |
    | FS05 | 0 - 500 | 20 | 0 - 10 | <1.6 | 2.25L x 1.12W x 0.50H |
    | FS10 | 0 - 1k | 10 | 0 - 10 | <1.6 | 2.25L x 1.12W x 0.50H |
    | FS20 | 0 - 2k | 5 | 0 - 10 | <1.6 | 2.25L x 1.12W x 0.50H |
    | FS30 | 0 - 3k | 3.33 | 0 - 10 | <1.6 | 2.25L x 1.12W x 0.50H |
    | FS40 | 0 - 4k | 2.5 | 0 - 10 | <1.6 | 2.25L x 1.12W x 0.50H |
    | FS50 | 0 - 5k | 2 | 0 - 10 | <1.6 | 2.25L x 1.12W x 0.50H |
    | FS60 | 0 - 6k | 1.67 | 0 - 10 | <1.6 | 2.25L x 1.12W x 0.50H |

    产品特点和优势


    FS系列转换器具有多项独特的技术和设计优势:
    - 输出比例线性: 输出电压与输入电压成比例,易于控制高压输出。
    - 智能功能: 具有过温保护、过压保护等功能,能够自动关闭并输出错误代码。
    - 无负载电流要求: 不需要最小负载电流,简化了应用条件。
    - 低噪声、准正弦波振荡器: 产生低纹波、低电磁干扰(EMI/RFI)的高压输出。
    - 高输入输出隔离: 隔离电压高达2,500V,耦合电容小于100pF,泄漏电流小于100nA。
    - 可逆输出极性: 在4kV模块及以下可实现输出极性反转。
    - 高效节能: 输出功率达10W,无降额需求。
    - 坚固耐用: 高可靠性设计,内部电压梯度控制确保长期稳定性。
    - 浪涌电流和短路保护: 具备弧保护和短路保护功能。
    - 温度管理: 内置热监测电路,防止过温故障。
    - UL认证封装材料: 符合94V-0阻燃标准,RoHS合规。
    - 多输入电压范围选择: 可选0-12V、15V、24V和28V输入电压。

    应用案例和使用建议


    应用场景:
    - 电泳: 用于生物化学分析。
    - 压电设备: 适用于传感器和执行器。
    - 电容充电: 需要快速稳定的高压电源。
    - 质谱仪: 用于气体分析和检测。
    - 静电卡盘: 保持工件固定不动。
    使用建议:
    - 散热设计: 使用外部散热片以维持安全的外壳温度。
    - 负载调整: 确保负载适中,避免空载或超负荷运行导致的问题。
    - 温度监控: 定期检查温度传感器的状态,确保系统稳定运行。

    兼容性和支持


    兼容性:
    - 输入电压范围: 0-12V、15V、24V、28V。
    - 输出极性选择: FS50和FS60支持正负输出选择。
    支持:
    - 厂商提供详细的技术支持和维护服务,咨询工厂获取其他输入/输出电压的定制选项。

    常见问题与解决方案


    1. 问题: 输出电压不稳定
    - 解决办法: 检查输入电压是否在规定范围内,确保负载适中。
    2. 问题: 过温报警
    - 解决办法: 检查散热情况,确保散热片正确安装。
    3. 问题: 输出功率不足
    - 解决办法: 确认输入电压和负载电流是否符合规格。

    总结和推荐


    综合评估:
    - 优点: 高效、可靠、多功能,适用于多种应用场景。
    - 推荐: 强烈推荐用于对高压直流转换器有高可靠性需求的应用领域,如电泳、质谱仪等。
    综上所述,FS系列隔离式比例直流到高压直流转换器凭借其出色的性能和广泛的应用范围,在市场上具备很强的竞争力,是值得信赖的选择。

FS-VM参数

参数
接口 -
配件类型 适配器板
零件状态 在售
包装方式 盒装

FS-VM厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

FS-VM数据手册

厂牌 PDF简要描述 下载
XP POWER 开发配件 XP POWER FS-VM FS-VM数据手册

FS-VM封装设计

查看详情并下载
Symbol
Footprint
3D Model
