61626421210320

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik SMB连接器母头 同轴连接器, WR-SMB系列, 电缆安装, 50Ω阻抗, 压接端接, 用于RG174, RG188, RG316线
供应商型号: 2053609
供应商: 海外现货
标准整包数: 2

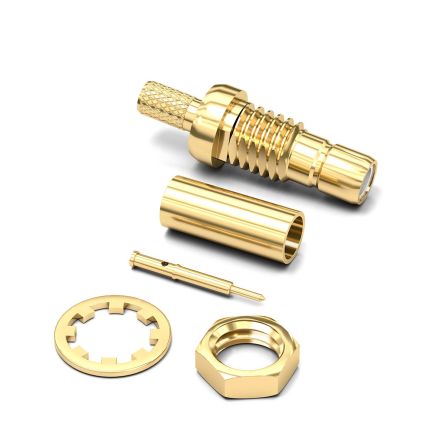

WURTH 同轴连接器(RF) 61626421210320

61626421210320概述

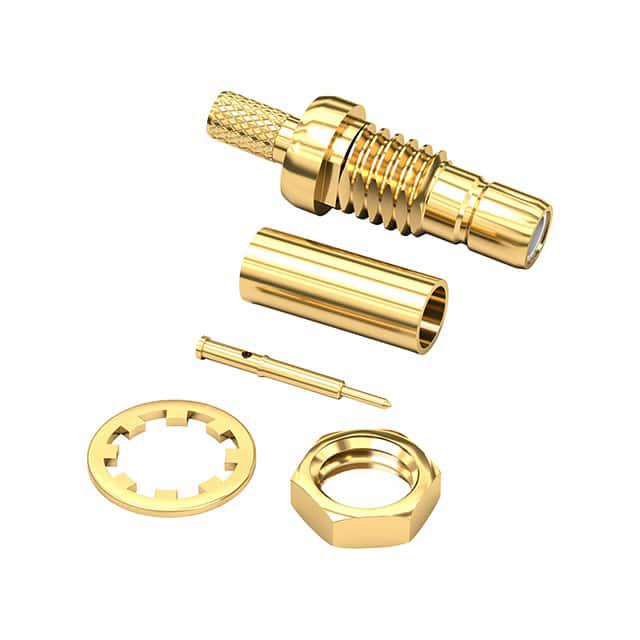

    WR-SMB SMB Straight Bulkhead Jack Crimp Type 技术手册概述

    产品简介


    WR-SMB SMB 直型板式插孔(直头型)是一款为通用电子设备设计的高性能电子元器件。它适用于柔性电缆(如RG174、RG316和RG188),并在电信号传输领域发挥着重要作用。此组件主要用于非安全关键性应用,如一般电子设备中的连接需求。

    技术参数


    - 尺寸:
    - 高度:6 mm
    - 宽度:7.9 mm
    - 深度:11 mm
    - 安装方式:板式安装,螺母固定
    - 材料属性:
    - 绝缘体材料:PTFE
    - 接触件材料:黄铜,金镀层(最低 0.076 µm)
    - 电气特性:
    - 阻抗:50 Ω(直流到 4 GHz)
    - 频率范围:直流到 4 GHz
    - 回波损耗:最大 1.3(直流到 4 GHz)
    - 插入损耗:最大 0.2 dB(直流到 4 GHz)
    - 绝缘电阻:最小 1000 MΩ(500 V DC 120 秒)
    - 耐电压:最小 1000 V RMS(500 V AC 60 秒)
    - 机械特性:
    - 连接循环次数:500次
    - 连接力:最大 62.3 N
    - 断开力:8.9 N 到 62.3 N

    产品特点和优势


    - 可靠性高:经过严格测试和验证,确保在直流到 4 GHz 的频率范围内稳定工作。
    - 适用性强:适用于多种柔性电缆(如 RG174、RG316 和 RG188),能够在复杂的工作环境中保持良好性能。
    - 耐高温:工作温度范围宽广,可在 -65°C 至 +165°C 的温度下正常工作。
    - 易于安装:采用标准的板式安装方式,便于集成到各种电子设备中。

    应用案例和使用建议


    - 典型应用:无线通信系统、雷达系统、医疗设备等。
    - 使用建议:在安装时确保使用正确的工具进行压接,以避免损伤接触件。避免在高温环境下长期存放,以免影响使用寿命。在焊接过程中严格按照焊接规范操作,以确保良好的焊接效果。

    兼容性和支持


    - 兼容性:该产品与常见的柔性电缆(如 RG174、RG316 和 RG188)兼容,适用于多种电子设备。
    - 支持:厂商提供详细的技术支持,包括安装指南和售后服务。用户可以访问官方网站获取最新的产品信息和技术文档。

    常见问题与解决方案


    - 问题1:焊接过程中接触不良。
    - 解决方案:确保使用符合规范的焊接方法,并严格遵守焊接时间。
    - 问题2:长时间存放导致失效。
    - 解决方案:在 12 个月内使用该产品,确保存储条件符合制造商的要求。

    总结和推荐


    WR-SMB SMB 直型板式插孔(直头型)是一款性能优异的电子元器件,具有广泛的适用性和可靠的性能。其高可靠性、适用性和易安装性使其成为许多应用的理想选择。推荐用户在合适的应用场合中考虑使用此产品。然而,在需要高度安全性和可靠性的应用场合中,用户需额外评估其适用性并咨询厂商的技术支持。

61626421210320参数

参数
触头端接 压接
类型 Jack,Male Pin,Snap-On
阻抗 50Ω
外壳颜色 金色
最大频率 4GHz
紧固类型 -
端口数 1
安装方式 贴片安装,隔板安装,面板安装
零件状态 在售
包装方式 袋装

61626421210320厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61626421210320数据手册

厂牌 PDF简要描述 下载
WURTH 同轴连接器(RF) WURTH 61626421210320 61626421210320数据手册

61626421210320封装设计

查看详情并下载
Symbol
Footprint
3D Model
