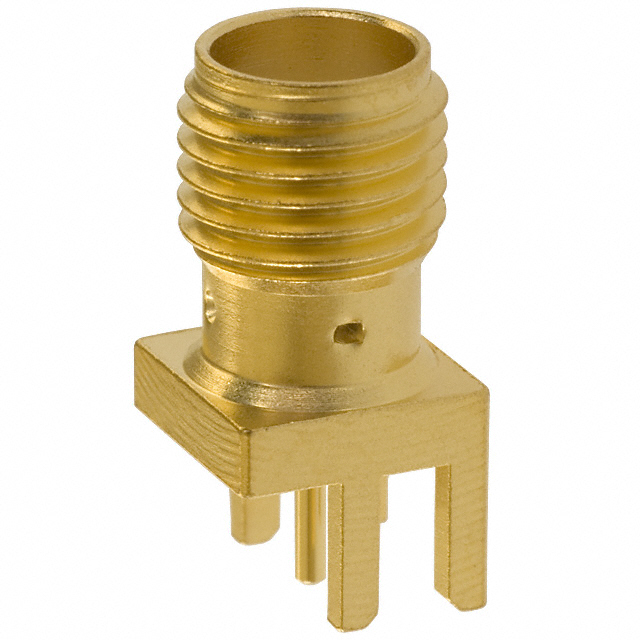

142-0711-821

产品分类: 同轴连接器(RF)
厂牌: CINCH
产品描述: Cinch SMA连接器母头 同轴连接器, SMA系列, 边缘, 50Ω阻抗, 焊接端接
供应商型号: 26M-142-0711-821
供应商: 云汉优选
标准整包数: 1
CINCH 同轴连接器(RF) 142-0711-821

142-0711-821概述

    SMA 50 Ohm End Launch Connector 技术手册

    1. 产品简介


    SMA 50 Ohm End Launch Connector 是一种用于高频射频传输的连接器,特别适用于需要高可靠性连接的应用场景。其设计旨在实现低驻波比(VSWR)和高耐久性,广泛应用于通信、雷达系统及测试仪器等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 阻抗 | 50 Ohms |
    | 频率范围 | 0-18 GHz |
    | 最大工作电压 | 海平面335 VRMS,高空70k英尺85 VRMS |
    | 绝缘电阻 | 5000兆欧 |
    | 接触电阻 | 初始3.0毫欧姆,环境后4.0毫欧姆 |
    | 射频高压耐受电压 | 670 VRMS |
    | 温度范围 | -65°C至+165°C |

    3. 产品特点和优势


    - 高可靠性:SMA 50 Ohm End Launch Connector 的设计满足或超过 MIL-C-39012 规范,确保在严苛环境下的稳定性能。
    - 宽频率范围:可支持高达18 GHz的工作频率,适用于多种高频应用。
    - 低插入损耗:射频信号传输过程中插入损耗低,确保高效能传输。
    - 环境适应性强:通过严格的温度、湿度、振动和冲击测试,确保在各种恶劣条件下正常工作。

    4. 应用案例和使用建议


    - 通信系统:可用于移动通信基站的信号传输。
    - 雷达系统:提供可靠的高频信号传输,满足军用和民用雷达的需求。
    - 测试仪器:适用于高端测试设备,如网络分析仪、信号发生器等。
    使用建议:
    - 在安装过程中要确保接地良好,以减少电磁干扰。
    - 调整板载微带线的宽度以实现低驻波比(VSWR),特别是在0.103英寸至0.250英寸之间。
    - 根据具体应用调整板厚和接触尺寸,确保最佳性能。

    5. 兼容性和支持


    - 兼容性:支持标准SMA接口,可以轻松与现有设备集成。
    - 厂商支持:制造商提供详尽的技术文档和支持服务,以帮助用户正确安装和维护产品。

    6. 常见问题与解决方案


    - 问题1:连接器插入力过大
    - 解决方案:检查接触部分是否有污垢或磨损,必要时更换新件。
    - 问题2:高频信号传输效果不佳
    - 解决方案:重新调整微带线的宽度和板厚,确保阻抗匹配。
    - 问题3:连接不稳定
    - 解决方案:确保所有紧固件拧紧,特别是耦合螺母和固定弹簧。

    7. 总结和推荐


    SMA 50 Ohm End Launch Connector 在高频信号传输领域表现出色,具备高可靠性、宽频率范围及良好的环境适应性。其独特的设计和优质材料确保了卓越的性能和长期稳定性。强烈推荐用于对性能和可靠度要求高的应用场景。

142-0711-821参数

参数
外壳颜色 金色
最大频率 18GHz
紧固类型 螺纹
端口数 1
触头端接 焊接
类型 Female Socket,Jack,Threaded
阻抗 50Ω
长*宽*高 6.35mm(长度)*13.33mm(高度)
安装方式 板安装,焊接安装,贴片安装,边缘安装
零件状态 在售
包装方式 散装

142-0711-821厂商介绍
