890283325008CS

产品分类: 薄膜电容
厂牌: WURTH
产品描述: 330nF ±5% 聚丙烯 400V 39.13mΩ 通孔安装 18mm*7mm*14mm
供应商型号: 3256681
供应商: element14
标准整包数: 1

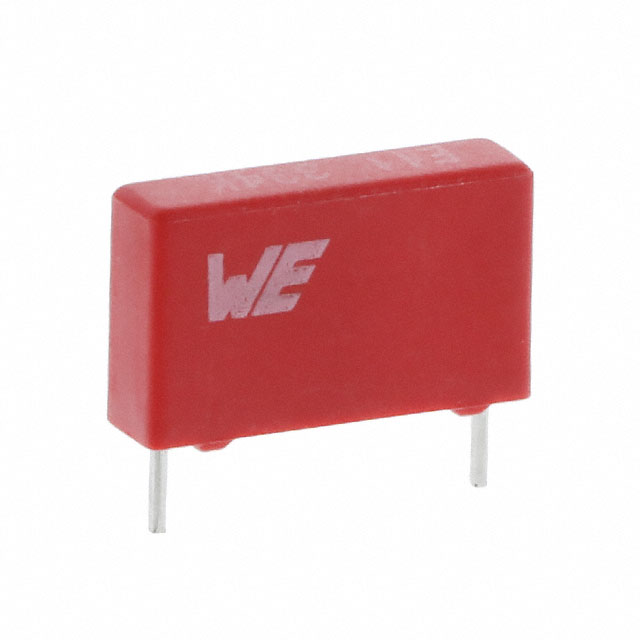

WURTH 薄膜电容 890283325008CS

890283325008CS概述

    WCAP-FTBP Film Capacitors 技术手册解析

    1. 产品简介


    产品类型:
    WCAP-FTBP 系列薄膜电容器,适用于通用电子设备。具体型号为MPPP015334J400DCPP45004。
    主要功能:
    用于存储和释放电荷,广泛应用于各种电子电路中,如电源滤波、信号耦合等。
    应用领域:
    适用于一般电子设备、电源管理、信号处理等领域。不适用于高安全标准和可靠性要求的设备,例如军事、航空航天、医疗等。

    2. 技术参数


    | 参数名称 | 规格 | 单位 | 公差 |
    ||
    | 间距(Pitch) | 15 | mm | ±0.5 |
    | 长度(Length) | 18 | mm | ±1.5 |
    | 高度(Height) | 13 | mm | ±1 |
    | 宽度(Width) | 7 | mm | ±1 |
    | 引脚直径(Pin Diameter) | 0.8 | mm | ±0.05 |
    | 引脚孔直径(Pin Hole Diameter) | 1.1 | mm | ±0.05 |
    | 引脚长度(Pin length) | 4 | mm | ±0.5 |
    电气特性:
    - 额定电压(Rated Voltage):400 V (DC)
    - 绝缘电阻(Insulation Resistance):30000 MΩ 最小
    - 损耗因子(Dissipation Factor):最大值分别为0.1%(1 kHz)、0.15%(10 kHz)、0.92%(100 kHz)
    - 电容值(Capacitance):330 nF ±5%
    - 电压上升率(Rate of Voltage Rise):最大140 V/μs
    - 介电强度(Dielectric Strength):引脚对引脚600 V (DC),引脚对壳体800 V (DC)
    - 等效串联电阻(ESR):100 kHz 时典型值39.13 mΩ

    3. 产品特点和优势


    - 机械稳定性: 经过振动测试和湿热测试,确保在恶劣环境下的可靠性。
    - 温度特性: 在广泛的温度范围内具有良好的电容和损耗因子稳定性。
    - 环境适应性: 符合REACH和RoHS标准,无有害物质。
    - 设计灵活性: 支持回流焊接和波峰焊接工艺,易于集成到不同类型的PCB中。

    4. 应用案例和使用建议


    应用案例:
    适用于工业自动化设备、通信设备、汽车电子系统等。在电源管理和信号处理领域,特别是在需要高精度和稳定性的场合。
    使用建议:
    - 在使用前,请务必遵循技术手册中的规定温度和时间条件进行焊接。
    - 避免机械应力对引脚的损害。
    - 存储和运输过程中要防止水分和灰尘的侵入。

    5. 兼容性和支持


    兼容性:
    适用于多种回流焊接和波峰焊接工艺。具体要求请参考技术手册中的焊接曲线。
    支持和服务:
    提供详尽的技术文档和支持服务。如有任何问题,可联系销售工程师或技术支持团队。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚孔直径不符合要求 | 重新检查焊接设备设置并调整焊接曲线 |
    | 引脚受损 | 使用专用工具小心操作,并检查焊接曲线是否正确 |
    | 电容值超出容许范围 | 严格遵守数据手册中的使用条件,避免超负荷运行 |

    7. 总结和推荐


    总结:
    WCAP-FTBP系列薄膜电容器是一款高性能的通用型电子元件,具有优异的电气特性和机械稳定性。其设计符合广泛的应用需求,并具备良好的环境适应性。
    推荐:
    推荐用于普通电子设备的设计中。尽管在高安全和可靠性要求的应用中需谨慎使用,但在大多数情况下,此产品是一个可靠且高效的选择。

890283325008CS参数

参数
电容值 330nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 39.13mΩ
额定电压-AC -
额定电压-DC 400V
长*宽*高 18mm*7mm*14mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装
